Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Boyut: | 138mm (L) x 112mm (W) x 60mm (H) | Ağırlık: | 690g |
|---|---|---|---|
| Yükleme: | Din-Ray montajı, Duvara montaj | Dalga boyu: | 1310/1550 |
| Giriş Voltajı: | 24VDC (18-36VDC), Yedekli çift giriş | Giriş akımı: | <0.5A @ 24VDC |
| Vurgulamak: | endüstriyel gigabit ethernet anahtarı,endüstriyel sınıf ethernet switch |
||
genel bakış

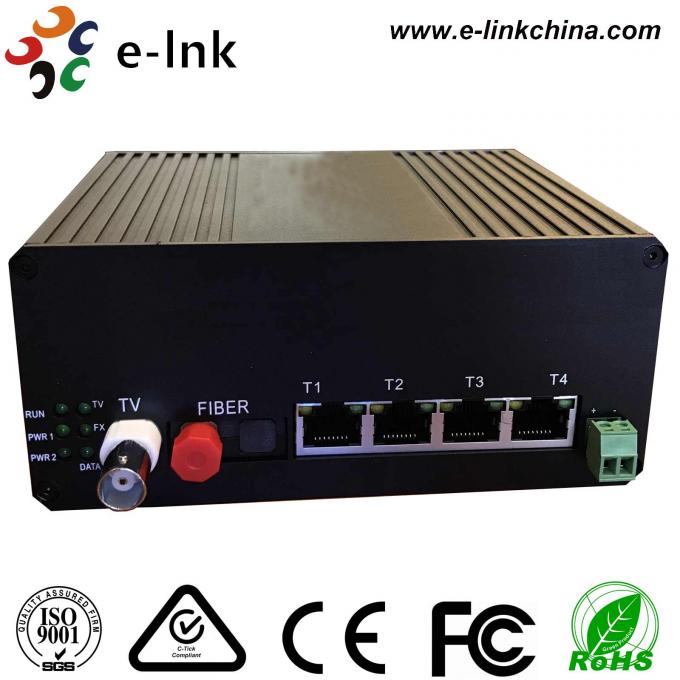

LNK-GY4E1V1D Serisi fiziksel izolasyon Ethernet switch sertleştirilmiş sanayi ortamı için tasarlanmıştır. 4x10 / 100M Ethernet + 1xVideo + 1xRS485 + 1xGigabit Fiber sağlar. Fiziksel olarak izole edilmiş Endüstriyel Ethernet Switch, 4 kanallı ayrı ve tamamen izole edilmiş 10 / 100M Ethernet'i iletebilir. Aynı anda bir dahili ağ ve genel ağ oluşturmak için idealdir. Ayrıca, son derece izole edilmiş 4 adet şebeke durumu için de uygundur ve orijinal fiber optik kablo değiştirilmeden DSLAM bant genişlemesi için uygundur.
Özellikler

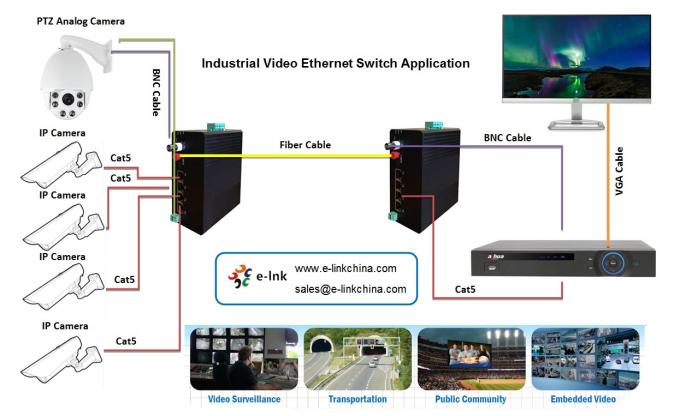

Uygulama Şeması
Teknik İndeksler
| Parametre | Özellikler |
| Limanlar | 1 x Gigabit Fiber Bağlantı Noktası (varsayılan FC) 100M hız paylaşmak için fiziksel izolasyonlu 4 x 10 / 100M Ethernet Portu 1 x Analog Video 1 x RS485 İade Verileri |
| Fiziksel özellikler | Muhafaza: IP40 Korumalı Alüminyum Alaşımlı Malzeme Boyut: 138mm (L) x 112mm (W) x 60mm (H) Ağırlık: 690g Montaj: Din-Ray montajı, Duvara montaj |
| Arayüzler | 4 RJ45 Bağlantı Noktası IEEE802.3, IEEE802.3u, 10 / 100Base-T (X) 10 / 100Base-T (X) otomatik görüşme hızı Tam / Yarım çift yönlü mod Otomatik MDI-MDI-X bağlantısı 100M'ye kadar Cat-5 iletim mesafesi 1 BNC Limanı Video formatı PAL / NTSC / SECAM Video Empedansı 75Ω 1 Veri Bağlantı Noktası Veri Formatı RS485 1 Fiber Bağlantı Noktası IEEE802.3u, 1000Base-FX'e uyun Oranı: 1000Mbps Dalga boyu: 1310nm / 1550nm Çok modlu iletim mesafesi 500m'ye kadar Tek modlu 20 km, 40 km, 60 km, 80 km iletim mesafelerine kadar SC / ST / FC arabirimleri isteğe bağlı |
| Güç | Giriş Voltajı: 24VDC (18-36VDC), Yedekli çift giriş Giriş Akımı: <0.5A @ 24VDC Aşırı Yük Akımı Koruması: Destek Ters Polarite Koruması: Destek Yedekli Koruma: Destek Bağlantı: 6 kutuplu klemensler |
| Çevresel Sınırlar | Çalışma Sıcaklığı: -40 ℃ -85 ℃ Depolama Sıcaklığı: -40 ℃ -85 ℃ Ortam Bağıl Nemi:% 5 -% 95 (yoğuşmasız) |
| Onaylar | Emniyet: UL 60950-1 EMI: FCC Bölüm 15 Alt B Bölümü Sınıf A, EN 55022 Sınıf A EMS: • EN61000-4-2 (ESD), Seviye 3 • EN61000-4-3 (RS), Seviye 3 • EN61000-4-4 (EFT), Seviye 3 • EN61000-4-5 (Dalgalanma), Seviye 3 • EN61000-4-6 (CS), Seviye 3 • EN61000-4-8, Seviye 3 Şok: IEC 60068-2-27 Serbest Düşme: IEC 60068-2-32 Titreşim: IEC 60068-2-6 Endüstri: IEC61000-6-2 Ray: EN50155, EN50121-4 Trafik: NEMA TS-2 |
| Garanti | 5 yıl |
