Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Bağlantı noktaları: | 4 RJ45 Bağlantı Noktaları | Konut: | IP40 Korumalı Alüminyum Alaşımlı Malzeme |
|---|---|---|---|
| Boyut: | 138mm (L) X 112mm (W) X 60mm (H) | arabirim: | 1 Fiber, 1 BNC, 4 RJ45, 1 Veri Bağlantı Noktası |
| Giriş akımı: | <0.5A @ 24VDC'de | Giriş Voltajı: | 24VDC (18-36VDC) Yedek çift giriş |
| Ağırlık: | 690g | Yükleme: | Din-Ray montajı, Duvar montajı |
| Vurgulamak: | ethernet to fiber media converter,industrial fiber media converter |
||
genel bakış

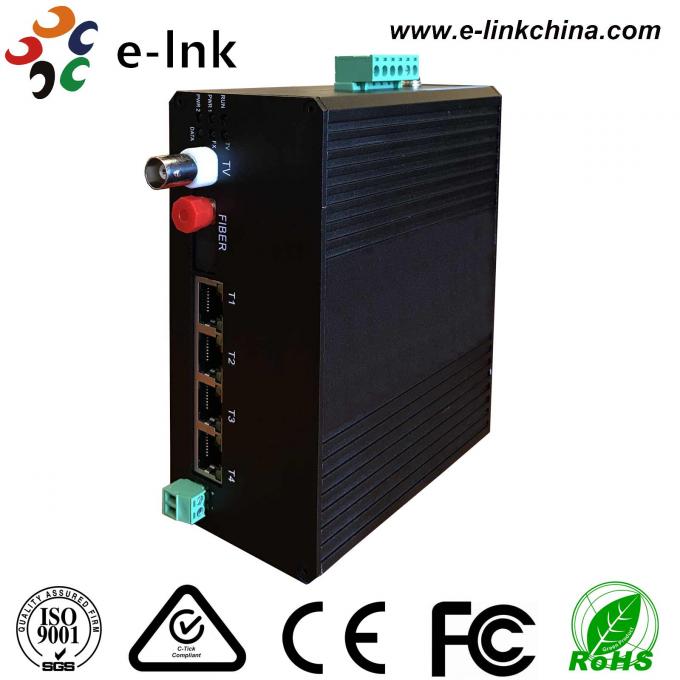

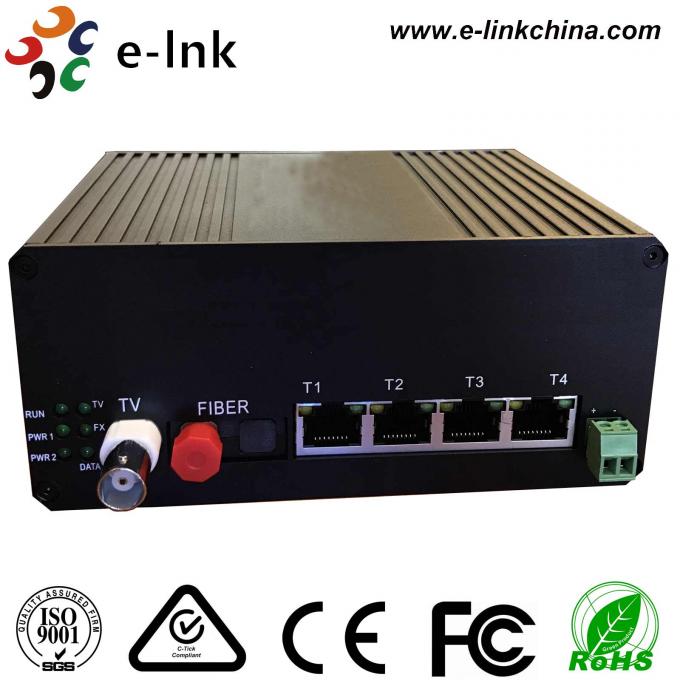

LNK-GY4E1V1D Serisi fiziksel izolasyon Ethernet anahtarı sertleştirilmiş endüstriyel ortamlar için tasarlanmıştır. 4x10 / 100M Ethernet + 1xVideo + 1xRS485 + 1xGigabit Fiber sağlar.
Fiziksel izole edilmiş Endüstriyel Ethernet Anahtarı, 4 kanallı ayrı ve tamamen izole edilmiş 10 / 100M Ethernet iletebilir.
Aynı zamanda bir iç ağ ve kamu ağı oluşturmak için idealdir. Ayrıca 4 adet yüksek izolasyonlu ağ durumu için de uygundur ve orijinal fiber optik kabloyu değiştirmeden DSLAM bant genişliği genişletmesi için uygundur.
Teknik Endeksler
| Parametre | Özellikler |
| Limanlar | 1 x Gigabit Fiber Bağlantı Noktası (varsayılan FC) 100M hızını paylaşmak için fiziksel yalıtımlı 4 x 10 / 100M Ethernet Portu 1 x Analog Video 1 x RS485 Dönüş Verileri |
| Fiziksel özellikler | Gövde: IP40 Korumalı Alüminyum Alaşımlı malzeme Boyut: 138mm (L) X 112mm (W) X 60mm (H) Ağırlık: 690g Kurulum: Din-Ray montajı, Duvar montajı |
| Arayüzler | 4 RJ45 Bağlantı Noktaları IEEE802.3, IEEE802.3u, 10 / 100Base-T (X) ile uyumludur 10 / 100Base-T (X) otomatik anlaşma hızı Tam / Yarım çift yönlü mod Otomatik MDI-MDI-X bağlantısı 100M Cat-5 iletim mesafesine kadar 1 BNC Limanı Video formatı PAL / NTSC / SECAM Video Empedansı 75Ω 1 Veri Limanı Veri Biçimi RS485 1 Fiber Bağlantı Noktası IEEE802.3u, 1000Base-FX ile uyumlu Hızı: 1000 Mbps Dalga boyu: 1310nm / 1550nm Çok modlu, 500m'ye kadar iletim mesafesi Tek modlu 20km, 40km, 60km, 80km iletim mesafesine kadar İsteğe bağlı SC / ST / FC arayüzleri |
| Güç | Giriş Voltajı: 24VDC (18-36VDC), Yedekli çift giriş Giriş Akımı: <0,5A @ 24VDC Aşırı Yük Akım Koruması: Destek Ters Polarite Koruması: Destek Yedekli Koruma: Destek Bağlantı: 6-pinli terminal blokları |
| Çevresel Sınırlar | Çalışma Sıcaklığı: -40 ℃ -85 ℃ Depolama Sıcaklığı: -40 ℃ -85 ℃ Ortam Bağıl Nemi:% 5 -% 95 (yoğuşmasız) |
| Onaylar | Emniyet: UL 60950-1 EMI: FCC Bölüm 15 Alt Bölüm B Sınıf A, EN 55022 Sınıf A EMS: • EN61000-4-2 (ESD), Seviye 3 • EN61000-4-3 (RS), Seviye 3 • EN61000-4-4 (EFT), Seviye 3 • EN61000-4-5 (Dalgalanma), Seviye 3 • EN61000-4-6 (CS), Seviye 3 • EN61000-4-8, Seviye 3 Şok: IEC 60068-2-27 Serbest Düşüş: IEC 60068-2-32 Titreşim: IEC 60068-2-6 Sektör: IEC61000-6-2 Ray: EN50155, EN50121-4 Trafik: NEMA TS-2 |
| Garanti | 5 yıl |
Özellikler
· 4 10 / 100Base-TX, 1 analog Video, 1RS485 Veri ve 1 1000Base-FX bağlantı noktası bağlantı noktası
· Destek 1536 bayt çerçeve; 1Mbit dahili çerçeve belleği ile
· 4Ethernet Portları, 10 / 100M otomatik anlaşma, Tam / Yarım dubleks mod, otomatik MDI- desteği
MDI-X
· Otomatik MAC adresi öğrenme ve güncelleme işlevleriyle 1024 MAC adresini destekleyin
· Mevcut fiber optik kablo üzerinden DSLAM bant genişliği genişletmesi için uygundur
· Gecikmeyi azaltmak için otomatik olarak Kaydet ve İlet modunu veya Kes ile Geçiş modunu seçin;
· Her bir limanın çalışma durumunu izlemek için destek LED'i
· Endüstriyel Uygulama İçin Terminal Bloğu Güç Girişi.
· Süper aydınlatma koruması, IP40 koruması
· Soğutma fanı olmadan mükemmel ısı giderme
· Yedek çift DC güç girişi
· -40 ℃ -85 ℃ çalışma sıcaklığı aralığı
· DIN-Ray / Duvara montaj

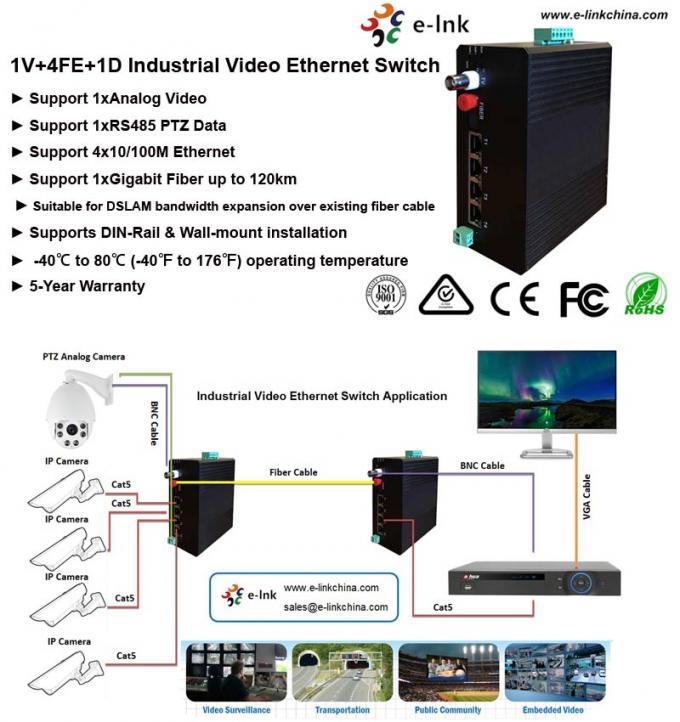

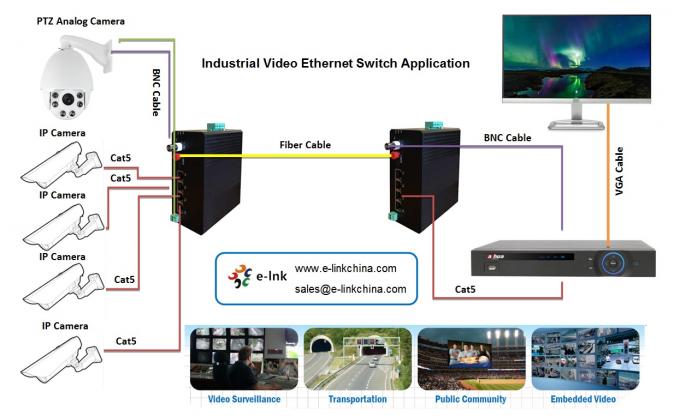

Uygulama şeması
