Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün adı: | Ethernet Üzerinden Korumalı Bükümlü Çift Kablo Genişletici | ||
|---|---|---|---|
| Vurgulamak: | koaksiyel medya dönüştürücü için ethernet,koaksiyel genişletici üzeri ethernet |
||
genel bakış

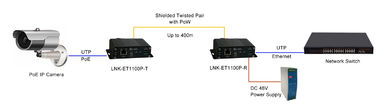

LNK-ET1100P Serisi ürünü, Twisted pair kablo üzerinden (400m maks.) 1-CH 10 / 100Base-TX’in Ethernet Uzatmasını sağlar. Ürünler, ağ kamerasına yüksek güçte PoE (30W maksimum Güç Kaynağı Ekipmanı (PSE)) sağlar. Ürünler PoW'u desteklediğinden, verici ve verici tarafındaki ağ kamerası için güç noktası gerekli değildir. Ürün, mevcut kablo altyapısını kullanarak analog sistemin iyileştirilmesi için iyidir.
Özellikler
Garanti
Teknik Endeksler
| Ethernet | |
| Standartlar | IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX | |
| IEEE802.3af Ethernet Üzerinden Güç | |
| IEEE802.3at Ethernet Üzerinden Güç | |
| Bağlayıcı | 1 × RJ45 |
| kablolama | Cat5 veya üstü |
| Maksimum mesafe | 100m |
| Korumalı kıvrımlı çift | |
| kablolama | Korumalı kıvrımlı çift |
| Bağlayıcı | 2 pinli terminal bloğu |
| Mesafe | 400m @ 26AWG'ye kadar |
| Veri hızı | |
| downlink | 90 Mbps (Maks.) |
| Uplink | 90 Mbps (Maks.) |
| teknoloji | Güç Hattı İletişimi (PLC) |
| Elektriksel ve Mekanik | |
| Giriş gücü | 48 ~ 57VDC (Terminal Bloğu) |
| Güç tüketimi | 8W Maks. (PoW kullanımda değil) |
| 60W Maks. (Kullanılan PoW) | |
| Koruma | |
| Ters kutup | Mevcut |
| Güç Girişi Aşırı Yüklemesi | Mevcut |
| LED Göstergeleri | |
| Güç | Güç durumu |
| Ethernet | SPD, LINK / ACT, PoE (Verici) |
| Korumalı kıvrımlı çift | BAĞLANTI (Verici) / HAZIR (Alıcı) / PoW (Alıcı) / ACT |
| PoE | |
| Standart | IEEE802.3af / at |
| kip | B |
| Liman | RJ45 |
| En yüksek güç | 25,5 W Maks. RX'de (Elektrikli Cihaz) |
| 30W Maks. at TX (Güç kaynağı) | |
| Boyutlar (G x D x Y) | 114 × 82 × 31 mm |
| Ağırlık | 0.25kg |
| kasa | Alüminyum kasa |
| Montaj seçenekleri | DIN-Ray veya Duvar Tipi |
| çevre | |
| Çalışma sıcaklığı | -10 ° C ila 60 ° C (14 ° F ila 140 ° F) |
| Depolama sıcaklığı | -40˚C ila 85˚C (-40˚F ila 185˚F) |
| Bağıl nem | % 5 ila% 90 yoğuşmasız |
| MTBF | > 100.000 saat |
| Yasal onaylar | |
| ISO9001 | |
| FCC Bölüm 15 Sınıf A | |
| EN55022 Sınıf A | |
| Dalgalanma koruması | |
| RJ45: 1KV | |
| BNC: 2KV | |
| Güç: 500V | |
Güç ve Mesafe Tablosu
Test koşulu:
Telefon kablosu: Bükümlü çift ve 26AWG kullanmalısınız
Ethernet kablosu: Cat5e veya Cat6
| Bükülmüş tel çifti 26AWG Telefon Kablosu @ 27 ℃ | ||||
| Telefon kablosu mesafesi | Maksimum Tarih Oranı | PoL Çıkış Gücü (Watt) | Telefon Kablosu Ortamı | Güç kaynağı |
| 100 Metre | 100Mbps | 16W | Dağılmış kablo | 48VDC / 1.6A |
| 200 metre | 100Mbps | 7W | Dağılmış kablo | 48VDC / 1.6A |
| 300 Metre | 98Mbps | 3.5W | Dağılmış kablo | 48VDC / 1.6A |
| 400 Metre | 30Mbps | 2W | Dağılmış kablo | 48VDC / 1.6A |
Sipariş Bilgileri
| PoE ile UTP Genişletici üzerinden Ethernet | |
| model | Açıklama |
| LNK ET1100P-T | PoW ile 10 / 100Base-TX (PoE +) Ethernet Aşırı Korumalı Bükümlü Çiftin Vericisi |
| LNK ET1100P-R | PoW ile 10 / 100Base-TX (PoE +) Ethernet Aşırı Korumalı Bükümlü Çift Alıcı |
| Montaj seçenekleri | ► Varsayılan DIN Ray Braketi takılı, Duvara Montaj Braketi dahildir. |
| Güç seçenekleri | ► 76.8W / 1.6A 48VDC DIN-Raylı Güç Kaynağı. Terminal Bloğu için Açık Tel |
| ► Güç Kaynağı ayrıca satın alınacaktır | |
