Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Fiber bağlayıcı: | SC standardı, ST / FC / LC isteğe bağlı | Fiber mesafesi: | 50/125um MMF: 2Km 9/125 SMF: 20/40/60 / 80Km |
|---|---|---|---|
| Fiziksel Arayüz: | Endüstriyel Terminal | Çalışma Sıcaklığı: | -25 ° C ile + 70 ° C |
| boyutlar: | 95 (L) * 70 (W) * 28 (H) mm | ağırlık: | 0,25 kg / PCS |
| Seri Mesafe: | RS232: 15 metre, RS-485: 1200 metre | Güç kaynağı: | DC12V |
| Vurgulamak: | RS232 Fiber Ethernet Ortam Dönüştürücü,SC Fiber Ethernet Ortam Dönüştürücü,3W Fiber Optik Ethernet Dönüştürücü |
||
Genel Bakış
LNK-ICF01 Serisi, bir standart CAN veriyolu / RS-232 / RS-485 sinyal alıcı-vericisini, sinyali 10.000'e kadar genişletmek için bir fiber optik bağlantıya dönüştüren endüstriyel sınıf bir CAN Bus / RS-232 / RS-485 - fiber optik dönüştürücüdür. Çok modlu fiberde 2Km ve tek modlu fiberde 80Km.
Optik fiber iletişiminin kullanılması, elektromanyetik girişim, topraklama halkası girişimi ve yıldırım hasarı sorunlarını çözer.
Veri iletişiminin güvenilirliğini, güvenliğini ve gizliliğini büyük ölçüde geliştirir ve çeşitli endüstriyel kontrol, süreç kontrolü ve trafik kontrolü durumlarında yaygın olarak kullanılabilir.
Özellikleri
Tak ve çalıştır, çalışırken takılabilir
CAN Bus, Çift yönlü RS-232 / RS-485 iletimini MMF'de 2Km'ye, SMF'de 80Km'ye kadar genişletir
EIA / TIA standardı RS232, RS-485, 0-115200Kbps Baud hızı
CAN verileri tamamen şeffaftır, baud hızı kendiliğinden uyarlanabilir, ayar gerekmez
CAN arayüz hızı uluslararası CAN1.0 ve CAN2.0 standartlarına uygundur
Endüstriyel Din-ray montajı / Duvar Montajı Kompakt boyutlu sağlam kasa
Dahili dalgalanma ve statik koruma
Teşhis ve ünite gösterge LED'leri
Geniş sıcaklık aralığı
Teknik Dizinler
| Modeli | LNK-ICF01 Serisi |
| Fiber Bağlayıcı | SC standardı, ST / FC / LC isteğe bağlı |
| Fiber Mesafesi |
50/125um MMF: 2Km 9/125 SMF: 20/40/60 / 80Km |
| CAN Bus Arayüzü | |
| Protokol | Uluslararası CAN1.0, CAN2.0 standartlarına uygun |
| Bağlantı Noktası Sayısı | 1 |
| Puanla | 0 ~ 1000 Kb / sn |
| Fiziksel Arayüz | Endüstriyel Terminal |
| CAN Sinyalleri | CAN_H, CAN_L, GND |
| Seri Arayüz | Endüstriyel Terminal |
| Standart | EIA / TIA RS232, RS-485 |
| Seri Mesafe | RS232: 15 metre, RS-485: 1200 metre |
| Puanla | 0-120 Kb / sn |
| Baud Hızı | 0 ~ 115.200k Baud |
| RS-232 | TXD, RXD, GND - Çift yönlü |
| RS-485 | D +, D-, GND - Çift yönlü |
| Güç kaynağı | DC12V |
| Güç oranı | <3W |
| Statik koruma | 15KV elektrik statik deşarj (ESD) koruması |
| Dalgalanma koruması | 1500W / sn aşırı gerilim koruması |
| Çalışma Sıcaklığı | -25 ° C ile + 70 ° C |
| Depolama sıcaklığı | -40 ° C ile + 85 ° C |
| Depolama Nemi | % 5 ~% 90 küçümseyici olmayan |
| Boyutlar | 95 (L) * 70 (W) * 28 (H) mm |
| Ağırlık | 0.25kg / adet |
Sipariş Bilgileri
| Modeli | Açıklama |
| LNK-ICF01-SFP | CAN Bus Seri RS232 / RS485 - SFP portlu Fiber Optik Dönüştürücü |
| LNK-ICF01-SCMM | CAN Bus Seri RS232 / RS485 - Fiber Optik Dönüştürücü, SC MM 850nm, 2km |
| LNK-ICF01-SC20 | CAN Bus Seri RS232 / RS485 - Fiber Optik Dönüştürücü, SC SM 1310nm, 20km |
| Montaj Seçenekleri | Varsayılan DIN-Ray Braketi takılı;Duvara Montaj Braketi dahildir. |
| Güç seçenekleri | Güç Kaynağının ayrıca satın alınması gerekir |

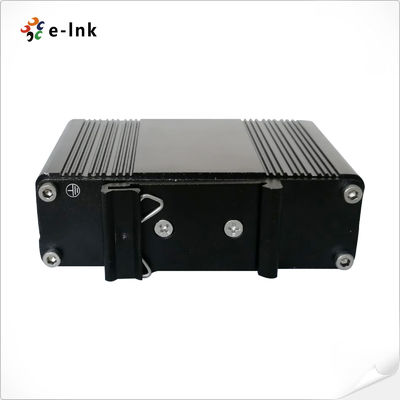

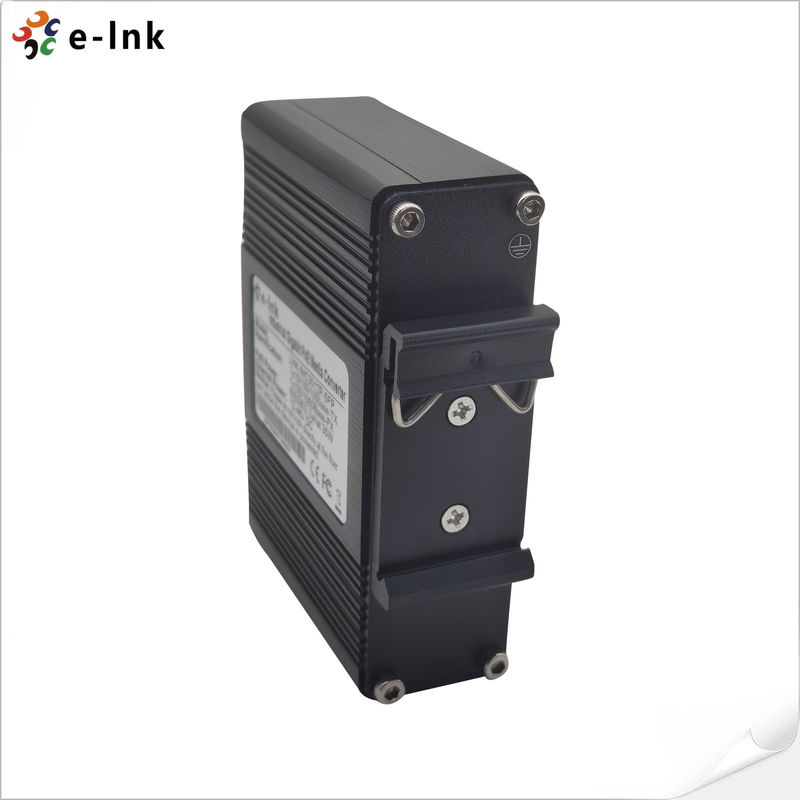

Ürün resimleri
