Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| anahtar kelimeler: | Optik Alıcı-Verici Modülü | Toplam bant genişliği: | 40Gb/sn |
|---|---|---|---|
| bağlayıcı: | MTP MPO Bağlayıcı | dalga boyu: | 1310nm |
| İletim Mesafesi: | 10km | Destek: | Dijital teşhis fonksiyonları |
| Vurgulamak: | 10KM qsfp alıcı-verici modülü,1310nm QSFP alıcı-verici modülü,MTP MPO QSFP alıcı-verici modülü |
||

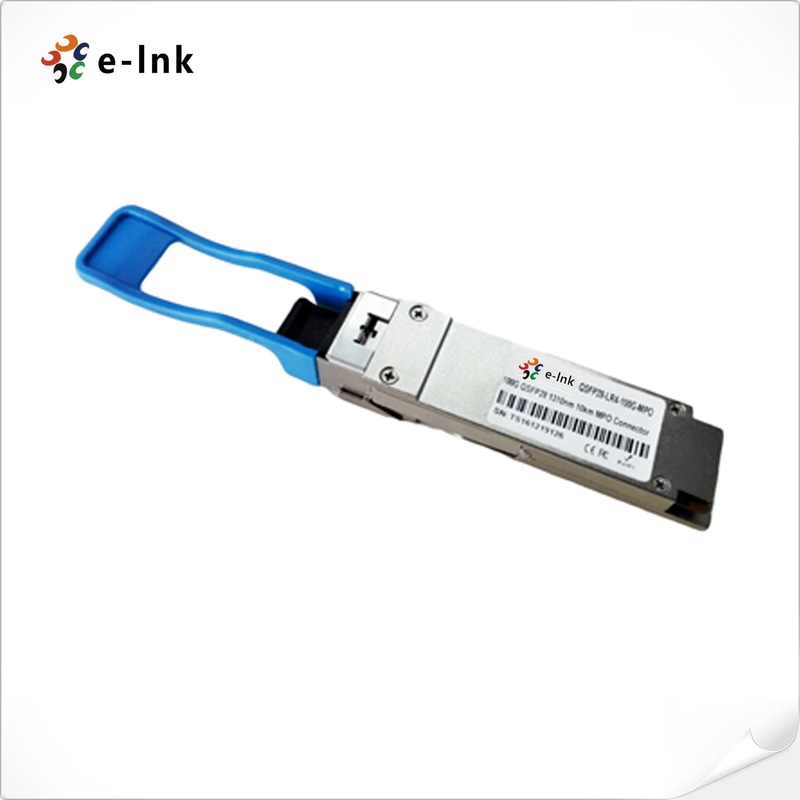

Fiber Optik Modül 40G 10KM QSFP Alıcı-Verici MTP MPO Konektörü Tek Modlu
40G QSFP+ Alıcı-Verici Avantajlar
► Kanal bant genişliği başına 11,2 Gbps'ye kadar
► Toplam bant genişliği > 40Gbps
► 40G Ethernet IEEE802.3ba ve 40GBASE-LR4 Standardı ile uyumlu
► QDR/DDR Infiniband veri hızlarıyla uyumlu
Fiber Optik Modül Uygulamaları
►raftan rafa
►Veri merkezleri Anahtarlar ve Yönlendiriciler
►Metro ağları
►Anahtarlar ve Yönlendiriciler
►40G BASE-LR4-PSM Ethernet Bağlantıları
Optik Parametreler(ÜST = 0 ila 70 °C, VCC = 3,0 ila 3,6 Volt)
|
Parametre |
Sembol |
Minimum |
Tip |
Maks. |
Birim |
Referans |
|
verici |
||||||
|
Dalga Boyu Ataması |
|
1300 |
1311 |
1320 |
nm |
|
|
Yan mod Bastırma Oranı |
SMSR |
30 |
- |
- |
dB |
|
|
Kanal Başına Ortalama Optik Güç |
|
-5 |
- |
+1 |
dBm |
|
|
TDP, her Şerit |
TDP |
|
|
2.3 |
dB |
|
|
yok olma oranı |
acil |
3.5 |
- |
- |
dB |
|
|
Verici Göz Maskesi Tanımı {X1, X2, X3, Y1, Y2, Y3} |
|
{0.25, 0.4, 0.45, 0.25, 0.28, 0.4} |
|
|
|
|
|
Optik Dönüş Kaybı Toleransı |
|
- |
- |
20 |
dB |
|
|
Ortalama Başlatma Gücü KAPALI Verici, her Şerit |
puf |
|
|
-30 |
dBm |
|
|
Bağıl Yoğunluk Gürültüsü |
durulama |
|
|
-128 |
dB/HZ |
1 |
|
Optik Dönüş Kaybı Toleransı |
|
- |
- |
12 |
dB |
|
|
Alıcı |
||||||
|
Hasar Eşiği |
THd |
3.3 |
|
|
dBm |
1 |
|
Alıcı Girişinde Ortalama Güç, her Şerit |
R |
-12.6 |
|
0 |
dBm |
|
|
Her Şeritte Elektriksel 3 dB üst Kesme Frekansı alın |
|
|
|
12.3 |
GHz |
|
|
RSSI Doğruluğu |
|
-2 |
|
2 |
dB |
|
|
Alıcı Yansıma |
rrx |
|
|
-26 |
dB |
|
|
Alıcı Gücü (OMA), her Şerit |
|
- |
- |
3.5 |
dBm |
|
|
Her Şeritte Elektriksel 3 dB üst Kesim Frekansı alın |
|
|
|
12.3 |
GHz |
|
|
LOS De-Assert |
kayıpD |
|
|
-13 |
dBm |
|
|
LOS İddiası |
kayıpA |
-25 |
|
|
dBm |
|
|
LOS Histerisiz |
kayıpH |
0,5 |
|
|
dB |
|
Sipariş Bilgileri
|
Parça Numarası |
Tanım |
|
LNK-QSFP-LR4M |
40G QSFP+ 1310nm 10km LR4 MPO |
İlgili kişi: Mr. Michael Guo
Tel: 19928768315
Faks: 86-755-8312-8674
