Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| anahtar kelimeler: | SFP LC alıcı-verici | Veri hızı: | 100Gb Ethernet |
|---|---|---|---|
| bağlayıcı: | Dubleks LC Konektörü | dalga boyu: | 1310nm |
| İletim Mesafesi: | 40km | Sıcaklık aralığı: | -40~85°C |
| Vurgulamak: | QSFP28 fiber alıcı-verici modülü,100G fiber alıcı-verici modülü,Dubleks LC optik alıcı-verici modülü |
||

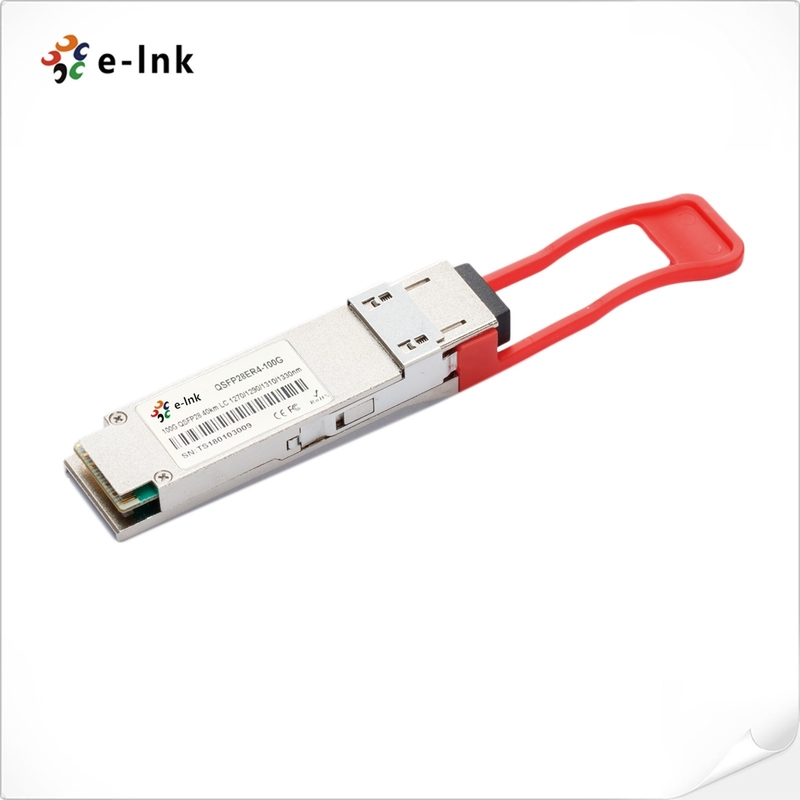

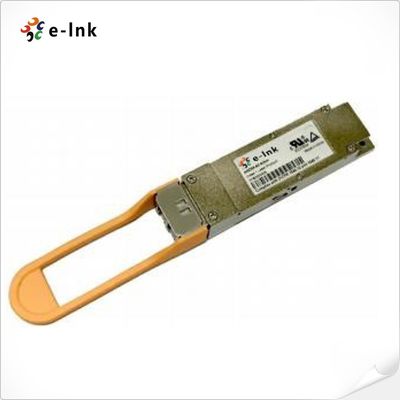

Fiber Optik Modül Endüstriyel 100G 40KM QSFP28 Alıcı-Verici Dubleks LC 1310nm
QSFP LC Alıcı-VericiAvantajlar
► 4 şeritli MUX/DEMUX tasarımı
► Toplam bant genişliği > 100Gbps
► Tek +3.3V güç kaynağı çalışıyor
► Destek FEC (İleri Hata Düzeltme)
100G Ethernet QSFP Modül Uygulamaları
► Yerel Alan Ağı (LAN)
► Geniş Alan Ağı (WAN)
► Ethernet anahtarları ve yönlendirici uygulamaları
genel bakış
4 şeridin merkezi dalga boyları 1296 nm, 1300 nm, 1305 nm ve 1309 nm'dir.Optik arayüz için çift yönlü LC konektörü ve elektrik arayüzü için 38 pinli konektör içerir.Uzun mesafeli sistemde optik dağılımı en aza indirmek için bu modülde tek modlu fiber (SMF) uygulanmalıdır.
Diagnostaljik İzleme Arayüzü
Dijital teşhis izleme işlevi, tüm QSFP28 ER4'te mevcuttur.2 kablolu seri arayüz, kullanıcının modül ile iletişim kurmasını sağlar.Belleğin yapısı akış halinde gösterilir.Bellek alanı, bir alt, tek sayfa, 128 baytlık adres alanı ve birden çok üst adres alanı sayfası olarak düzenlenmiştir.Bu yapı, Interrupt Flags ve Monitors gibi alt sayfadaki adreslere zamanında erişime izin verir.Sayfa Seçimi işleviyle, seri kimlik bilgileri ve eşik ayarları gibi daha az kritik zaman girişleri mevcuttur.Kullanılan arayüz adresi A0xh'dir ve bir kesinti durumuyla ilgili tüm verilerin bir kerelik okunmasını sağlamak için kesme işleme gibi zaman açısından kritik veriler için kullanılır.Bir kesintiden sonra, IntL onaylandıktan sonra, ana bilgisayar etkilenen kanalı ve bayrak türünü belirlemek için bayrak alanını okuyabilir.
Alıcı-Verici Blok Şeması
Sipariş Bilgileri
|
Parça Numarası |
Ürün Açıklaması |
|
LNK-QSFP28-L40 |
Endüstriyel 100G QSFP28 1310nm 40km ER4 LC Lite |
