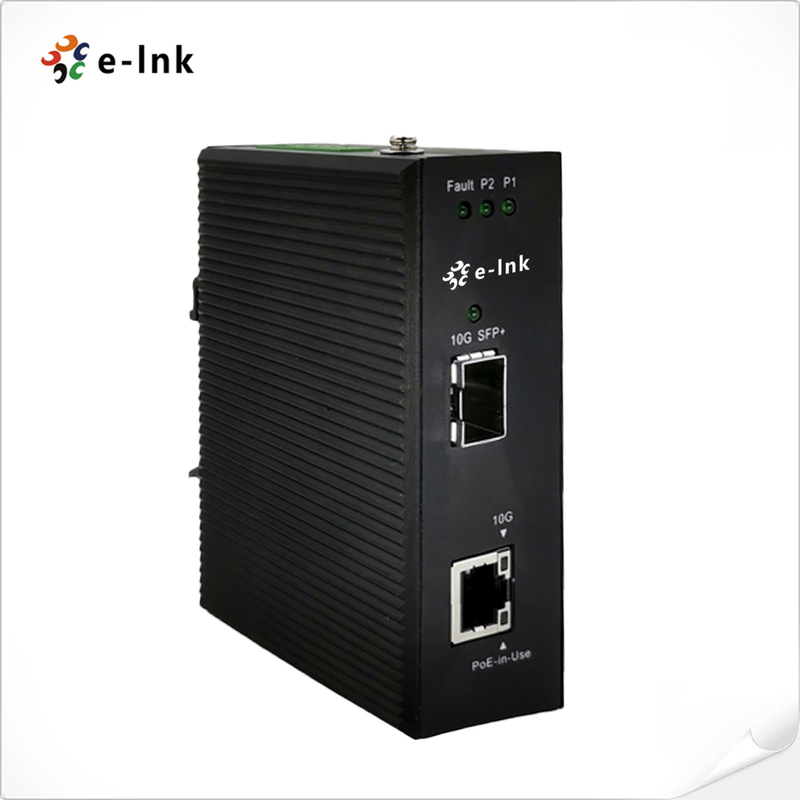

10G SFP+ - Çoklu Gigabit PoE++ Dönüştürücü 90W Endüstriyel Medya Köprüsü
Genel Bakış
E-link LNK-10GHP Serisiyeni nesil
endüstriyel sınıf 10G SFP+ - Çoklu GigabitPoE++ Medya Dönüştürücü, hemultra yüksek bant genişliğihem de
güçlü PoE++ çıkışı(90W'a kadar)sağlamak üzere tasarlanmıştır.
Wi-Fi 6 erişim noktaları, gözetim omurgaları ve uç bilişim
gibi kritik görev dağıtımları için tasarlanmıştır, kesintisiz veri ve güçiletiminizorlu endüstriyel ortamlarda
sağlar.
Kompakt, fansız ve IP40 dereceli olup,
esnek çok hızlı uyumluluk(10G/5G/2.5G/1G/100M) ileyedekli DC güç girişleri
ile kesintisiz çalışma sağlar.
Özellikler10G SFP+ - 10G/5G/2.5G/1G/100M RJ45
akıllı dönüşümIEEE 802.3bt PoE++ 90W'a kadar
yüksek güçlü PD'ler için (Wi-Fi 6 AP'ler, PTZ kameralar vb.)Kompakt fansız alüminyum gövde
, endüstriyel güvenilirlik için IP40 dereceli-40°C ila +80°C arasında
geniş sıcaklık aralığında çalışmaTers polarite korumalı
yedekli 44–57VDC çift güç girişleriÇeşitli kurulumlar için
DIN-Ray ve Duvara montajEngellemesiz performans ile
yüksek hızlı 20Gbps anahtarlama kumaşıCE/FCC/RoHS uyumlu
kapsamlı ESD ve dalgalanma koruması
| Teknik İndeksler |
| Ethernet |
Standartlar: |
| IEEE 802.3u Hızlı Ethernet |
| IEEE 802.3ab Gigabit Ethernet |
| IEEE 802.3bz 2.5G/5GBASE-T |
| IEEE 802.3an 10GBASE-T |
| IEEE 802.3ae 10Gbps Ethernet |
| IEEE 802.3x Tam Çift Yönlü Akış Kontrolü |
| IEEE 802.3az Enerji Verimli Ethernet (EEE) |
| IEEE 802.3bt 4 çiftli Power over Ethernet |
| IEEE 802.3at Power over Ethernet Plus PSE |
| IEEE 802.3af Power over Ethernet Plus |
Akış Kontrolü: |
| Tam çift yönlü için IEEE 802.3x duraklatma çerçevesi |
Anahtarlama Kumaşı: |
| 20Gbps/engellemesiz |
Ağ Kabloları
10G/5G/2.5G/1G/100M Base-T:
10G - Kategori 6A/7
5G - Kategori 6/6A/7
2.5G/1G - Kategori 5e/6/6A/7
100M – Kategori 5/5e/6/6A/7
Kategori 5/5e/6/6A/7 UTP kablo (maksimum 100 metre)
EIA/TIA-568 100 ohm STP (maksimum 100 metre)
10GBase-LR/SR/BX:
50/125um veya 62.5/125um çok modlu fiber optik kablo, 300m'ye kadar
|
| 9/125um tek modlu fiber optik kablo, 80km'ye kadar |
| Arayüz |
Konektör: |
| IEEE 802.3bt PoE++ enjektör fonksiyonlu 1 x 10G/5G/2.5G/1G/100M Base-T RJ45 arayüzü |
Optik Port: |
| 1 x 10GBase-X SFP+ arayüzü |
| PoE (Ethernet Üzerinden Güç) |
Standart:
IEEE 802.3af Power over Ethernet
IEEE 802.3at Power over Ethernet Plus
|
| IEEE 802.3bt Power over Ethernet Plus Plus |
Port: |
| RJ45 |
PoE Güç Çıkışı: |
| 802.3bt PoE++ : 90W |
PoE Güç Kaynağı Tipi: |
| Uç açıklığı + orta açıklık |
Güç Pini Ataması:
Uç açıklığı: 1/2 (-), 3/6 (+);
|
| orta açıklık: 4/5 (+), 7/8 (-) |
PoE Güç Bütçesi: |
| 44~57V DC girişinde 90 watt |
| Çevresel |
Çalışma Sıcaklığı: |
| -40°C ila 80°C (-40°F ila 176°F) |
Depolama Sıcaklığı: |
| -40°C ila 85°C (-40°F ila 185°F) |
Bağıl Nem: |
| %5 ila %95 yoğuşmasız |
MTBF |
| > 100.000 saat |
| Elektriksel ve Mekanik |
Giriş Gücü: |
| 44~57VDC (Klemens Bloğu) |
Güç Tüketimi:
Yükleme olmadan Sistem AÇIK: 48V DC: 4.36W
|
| PoE++ ile tam yükleme: 48V DC: 98W |
Güç Girişi Aşırı Yüklemesi: |
| Otomatik Sıfırlanabilir |
Ters Polarite: |
| Mevcut |
Boyutlar (GxDxY): |
| 3,03 x 1,48 x 4,21 inç (77 x 37,5 x 107mm) |
Ağırlık: |
| 270g |
Kasa: |
| Alüminyum Kasa |
Montaj Seçenekleri: |
| DIN-Ray ve Duvara Montaj |
| LED Göstergeleri: |
P1/P2: |
| Güç Durumu |
Arıza: |
| Arıza Alarmı |
10G: |
| 10G Ethernet Bağlantı Durumu |
10G SFP+: |
| 10G SFP+ Bağlantı Durumu |
| Yasal Onaylar |
| ISO9001, CE, FCC, RoHS |
| EN55022:2010+AC: 2011, Sınıf A |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
| EN 61000-3-3: 2013 |
| EN55032:2017 |
| IEC 61000-4-2: 2008 (ESD) |
| IEC 61000-4-3: 2010 (RS) |
| IEC 61000-4-4: 2012 (EFT) |
| IEC 61000-4-5: 2014 (Dalgalanma) |
| IEC 61000-4-6: 2013 (CS) |
IEC 61000-4-8: 2009 (PFMF)
| Sipariş Bilgileri |
Model |
| Açıklama |
LNK-GY10GP-SFP |
| Endüstriyel 10GBase-X SFP+ - 10G/5G/2.5G/1G/100M Base-T 802.3bt PoE++ Medya Dönüştürücü |
SFP+ Seçenekleri |
| ► SFP+ seçeneği. Lütfen SFP'nizi SFP Seçenekleri Sayfamızdan (Endüstriyel SFP) seçin. |
| ► SFP+ modülü ayrıca satın alınmalıdır. |
Montaj Seçenekleri |
| ► Varsayılan DIN-Ray Braketi takılı; |
Güç Seçenekleri |
|
► 120W/2.5A 48VDC DIN-Ray Güç Kaynağı. Klemens Bloğu için Açık Kablo.
|
► Güç Kaynağı ayrıca satın alınmalıdır

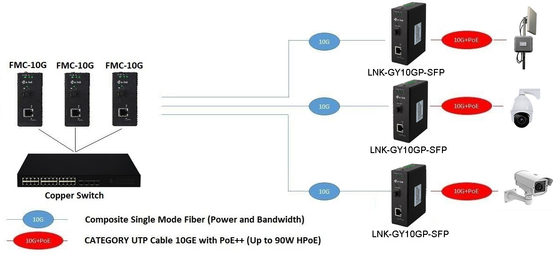

Uygulama
Yöntem 1: Tek taraflı - bir optik anahtarın erişimini genişletme.
Yöntem 2: Çift taraflı - bakır tabanlı bir anahtarın erişimini genişletme.
