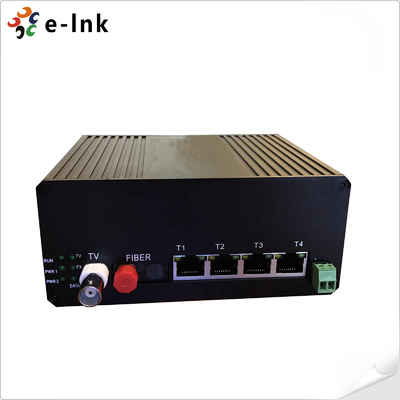

Sağlam 4 Portlu Hızlı Ethernet + Video + RS485 + 1G Fiber Endüstriyel Switch
Genel Bakış
E-link LNK-GY4E1V1D Serisi bir fiziksel olarak izole edilmiş endüstriyel Ethernet switch'idir ve
4x10/100M Ethernet, , , , ve ve Aşırı yük ve polarite korumalı yedek 24V DC çift güç girişiverimli veri iletimi için entegre eder
birden fazla bağımsız ağda.
Zorlu endüstriyel uygulamalar için üretilmiş olup, özel ve genel
ağlarınparazitsiz olarak aynı anda çalışmasını sağlar,
video izleme, otomasyon ve DSLAM bant genişliği genişletmesi için idealdir.
Bir IP40 dereceli alüminyum kabuk içinde, yüksek güvenilirlik, yedek güç ve kararlı
çalışma sağlar -40°C ila +85°C
arasında zorlu saha ortamlarında.
ÖzelliklerOtomatik müzakere ve otomatik MDI/MDI-X özellikli 4x10/100M izole Ethernet portu
Gerçek zamanlı izleme için özel 1xBNC analog video girişiKontrol sinyali iletimi için 1xRS485 veri kanalı
80 km'ye kadar çok modlu ve tek modlu destekleyen 1xGigabit fiber uplinkGelişmiş veri güvenliği ve EMI koruması için fiziksel ağ izolasyonu
Aşırı yük ve polarite korumalı yedek 24V DC çift güç girişiEndüstriyel kullanım için IP40 dereceli alüminyum muhafaza, fansız ve kompakt
-40°C ila +85°C arasında geniş çalışma sıcaklığı, DIN-Rayı/duvara montajı desteklerEN50155, NEMA TS-2 ve IEC endüstriyel standartlarına uygundur
Teknik İndekslerParametre
ÖzelliklerPortlar
1 x Gigabit Fiber Portu (FC varsayılan)100M hızı paylaşmak için fiziksel izolasyonlu 4 x 10/100M Ethernet Portu
1 x Analog Video
1 x RS485 Dönüş Verisi
| Fiziksel Özellikler |
Muhafaza: IP40 Korumalı Alüminyum Alaşımlı malzeme |
| Boyut: 138mm(U) X 112mm(G) X 60mm(Y) |
Ağırlık: 690g
Kurulum: Din-Rayı montajı, Duvara montaj
Arayüzler
4 RJ45 Portu
|
| IEEE802.3, IEEE802.3u, 10/100Base-T(X) ile uyumlu |
10/100Base-T(X) otomatik müzakere hızı
Tam/Yarım dubleks modu
Otomatik MDI-MDI-X bağlantısı
100M'ye kadar Cat-5 iletim mesafesi
|
| 1 BNC Portu |
Video formatı PAL/NTSC/SECAM
Video Empedansı 75Ω
1 Veri Portu
Veri Formatı RS485
1 Fiber Portu
IEEE802.3u, 1000Base-FX ile uyumlu
Hız: 1000Mbps
Dalga boyu: 1310nm/1550nm
Çok modlu ile 500m'ye kadar iletim mesafesi
Tek modlu ile 20km,40km,60km,80km'ye kadar iletim mesafesi
SC/ST/FC arayüzleri isteğe bağlı
Güç
Giriş Voltajı: 24VDC(18-36VDC), Yedek çift giriş
Giriş Akımı:
<0.5A @24VDC
Aşırı Yük Akımı Koruması: Destek
Ters Polarite Koruması: Destek
Yedek Koruması: Destek
|
| Bağlantı: 6 pimli terminal blokları |
Çevresel Sınırlar
Çalışma Sıcaklığı: -40℃-85℃Depolama Sıcaklığı: -40℃-85℃
Ortam Bağıl Nem: %5-%95 (yoğuşmasız)
Onaylar
Güvenlik:
UL 60950-1
|
| EMI: |
FCC Bölüm 15 Alt Bölüm B Sınıf A,EN 55022 Sınıf A
EMS:
• EN61000-4-2 (ESD) , Seviye 3
|
| • EN61000-4-3 (RS) , Seviye 3 |
• EN61000-4-4 (EFT) , Seviye 3
• EN61000-4-5 (Dalgalanma), Seviye 3
• EN61000-4-6 (CS) , Seviye 3
• EN61000-4-8, Seviye 3
Şok: IEC 60068-2-27
Serbest Düşme: IEC 60068-2-32
Titreşim: IEC 60068-2-6
Endüstri: IEC61000-6-2
Ray: EN50155, EN50121-4
Trafik: NEMA TS-2
Garanti
5 yıl

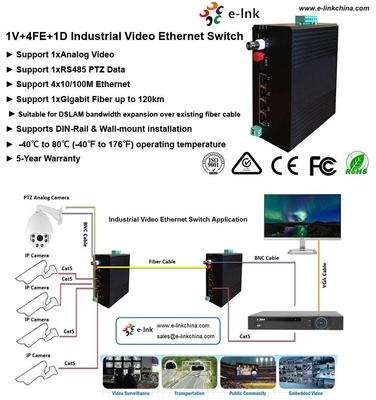

Uygulama
|
|
|
