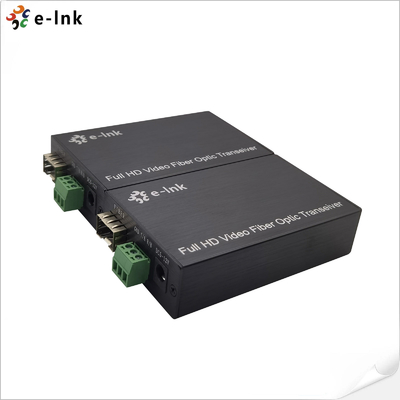

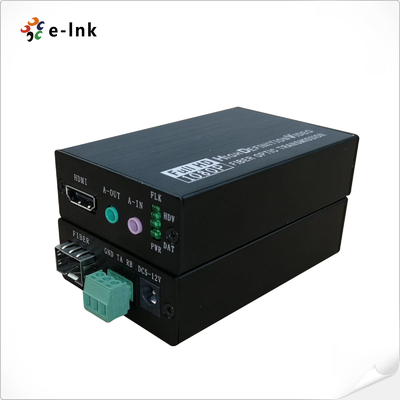

Fiber Optik Üzerinden HDMI Uzatıcı 20km, Çift Yönlü Ses RS232 Kontrol Tak ve Çalıştır
Genel Bakış
LNK-HF100DA Serisi, yüksek performanslı bir Fiber Optik Üzerinden HDMI Uzatıcıdır.
profesyonel uzun mesafe sinyal iletimi için tasarlanmıştır. Bu kompakt ünite,
sıkıştırılmamış HDMI video, çift yönlü stereo ses ve
RS232 seri verilerini tek bir fiber optik kablo üzerinden sorunsuz bir şekilde iletir ve olağanüstü sinyal
bütünlüğünü uzun mesafelerde sağlar. HDMI 1.4b, 3D ve HDCP ile tam uyumludur.
1.4 standartları, 1920*1200@60Hz'e kadar kristal netliğinde çözünürlükleri destekler. Teşekkürler
sağlam yapısı ve gelişmiş sinyal işleme sayesinde, bu uzatıcı güvenilir, güvenli ve yüksek kaliteli performans sunar.
güvenlik gözetimi, komuta ve kontrol odaları gibi zorlu uygulamalar için ideal bir çözüm haline getirir.
dijital tabela ve yayın ortamları.
Özellikler
Uzun Mesafe Çoklu Sinyal İletimi
: Sıkıştırılmamış HDMI gönderebilir,çift yönlü stereo ses ve RS232 kontrol sinyalleri tek bir fiber optik kablo üzerinden
20 km'ye kadar mesafelerde, mükemmel sinyal bütünlüğü sağlar.
Yüksek Çözünürlüklü Video Desteği
: Destek ile üstün video kalitesi sunar1920x1200@60Hz'e kadar çözünürlükler, özel uyumluluk dahil
1600x1200@60Hz, hem standart hem de profesyonel ekranlar için idealdir.
İki Yönlü Ses Kanalı
: Eş zamanlı iletim ve alım sağlarharici stereo ses, konferans sistemleri ve yayın sesi gibi uygulamalar için etkileşimli iletişimi kolaylaştırır.
Geniş Standart Uyumluluğu
: Katı HDMI 1.4b 3D ve HDCP 1.2'ye uyar
protokoller, çok çeşitli kaynak ve ekran ekipmanlarıyla sorunsuz entegrasyon ve içerik korumasını garanti eder.Gelişmiş EDID Yönetimi
: Otomatik olarak gelişmiş EDID desteği sunar
ekran verilerini okuyun ve yönetin, doğru kaynak çıkış çözünürlüğünü sağlayın ve
kurulum komplikasyonlarını azaltır.Üstün Sinyal Bütünlüğü
: Otomatik bir ayarlama sistemi içerir
video sinyalini sürekli olarak optimize eder, sonuç olarak son derece pürüzsüz, keskin,
ve istikrarlı görüntü kalitesi.Sağlam Donanım Koruması
: Ana arayüzlerde yerleşik ESD koruması
üniteyi elektrostatik deşarjdan korur, cihaz dayanıklılığını ve güvenilirliğini önemli ölçüde artırır
çeşitli ortamlarda.Zahmetsiz Kurulum
: Gerçek tak ve çalıştır işlemi için tasarlanmıştır, anında
sürücü veya karmaşık yapılandırmaya gerek kalmadan dağıtım, bu da zamandan tasarruf sağlar ve
kurulum maliyetlerini azaltır.Teknik İndeksler
Parametre
Açıklama
Video
| Standartlar |
LNK-HF100DA-20 |
|
Maksimum piksel saati
|
165MHz |
Maksimum veri hızı |
| 6.75Gbps |
Uyumlu |
| 1080P@50/59.95/60Hz,( Maks. 1920*1200@60Hz) 1080P@23.98/24/29.97/30Hz, |
1080i@50/59.94/60/Hz, |
| 720P@23.98/24/29.97/30Hz |
,
720P@50/59.94/60Hz
Özel destek 1600*1200 @60HZKonektör
Dişi HDMI tip A
Empedans
|
| 100Ω |
HDMI Kablo Aralığı |
| <5 Metre (Çözünürlük 1920*1200@60Hz'e kadar) |
Ses |
| Arayüz |
3.5MM harici stereo ses |
| Verici |
Tek modlu |
Alıcı |
| 1Ch Giriş + 1Ch Çıkış |
3-Pin Terminal Bloğu |
| Arayüz |
3-Pin Terminal Bloğu |
| Baud Hızı |
Tek modlu |
Fiber optik |
| Arayüz |
SFP modeli – LC konektörü |
| Fiber türü |
Tek modlu |
Dalga boyu |
| 850nm/1310nm/1550nm |
Arayüz bant genişliği |
| 3Gbps |
İletim mesafesi |
| İletim@1920*1200@60Hz |
Çok modlu fiber: |
| <500M |
Tek modlu fiber: 20km
Diğer İndeksGüç kaynağı
Güç adaptörü: DC 5~12V
|
| Güç dağılımı |
MAKS. 4W |
Sıcaklık |
| Çalışma: -20℃ ~ +70℃ |
Nem |
| Çalışma: %5 ~ %90 |
Boyut (UxGxY) |
| 92 x 57 x 23 (mm) |
Sipariş Bilgileri |
| Model |
Açıklama |
LNK-HF100DA
| 1Ch HDMI + 1Ch Çift Yönlü Stereo Ses + 1Ch RS232 Fiber Optik Uzatıcı, LC(SFP), Çok modlu fiber, 500m, 1 verici ve 1 alıcı dahil, çiftler halinde kullanılır |
LNK-HF100DA-20 |
| 1Ch HDMI + 1Ch Çift Yönlü Stereo Ses + 1Ch RS232 Fiber Optik Uzatıcı, LC(SFP), Tek modlu fiber, 20km, 1 verici ve 1 alıcı dahil, çiftler halinde kullanılır |
Uygulama |
| Bu profesyonel sınıf fiber optik uzatıcı, ortamlar için tasarlanmıştır |
yüksek tanımlı video, etkileşimli |
ses ve seri kontrol sinyallerinin güvenilir, uzun mesafeli iletimini gerektirir. Özel arayüz yapılandırması onu ideal hale getirir:
Endüstriyel Kontrol Sistemleri
: Kontrol iş istasyonu arayüzlerini uzatarak merkezi izleme ve çalıştırma sağlar
uzak PLClere ve HMIlere fiber üzerinden, cihaz kontrolü için RS232 ve çift yönlü ses için interkom.
-
Yayın ve Canlı Prodüksiyon: Kamera beslemelerinin güvenilir iletimini kolaylaştırır
-
(HDMI) ve sahne/alan ile
-
prodüksiyon kontrol odası, PTZ kameralar için seri kontrol ile.
-
Güvenlik ve Gözetim Merkezleri: Sinyallerin konsolidasyonuna izin verir
-
uzak güvenlik kurulumlarından, kameralardan HD video, alandan ses
-
mikrofonlar ve PTZ kontrolü için RS232'yi merkezi bir izleme istasyonuna geri gönderir.
-
Dijital Tabela ve Kurumsal AV Ağları: İçerik dağıtımını yönetir
-
büyük kampüsler veya binalar genelinde ekranlar, ekran gücü için RS232 kullanma
-
yönetimi/açma/kapama ve senkronize ses için çift yönlü ses.
-
Tıbbi Görüntüleme ve Tanısal Görüntüleme: Tıbbi görüntülerin bozulmamış iletimini sağlar
-
tanı ekipmanlarından, uzaktaki tanısal
-
inceleme istasyonları, sinyal doğruluğunu ve uyumluluğu korur.
-
Uzaktan Eğitim ve Konferans Sistemleri: Sunum videosunu (HDMI) uzatır
-
ve ana salon ile uzaktaki
-
taşma odaları veya kayıt stüdyoları arasında Soru-Cevap oturumları için çift yönlü sesi destekler.
-
-
-
