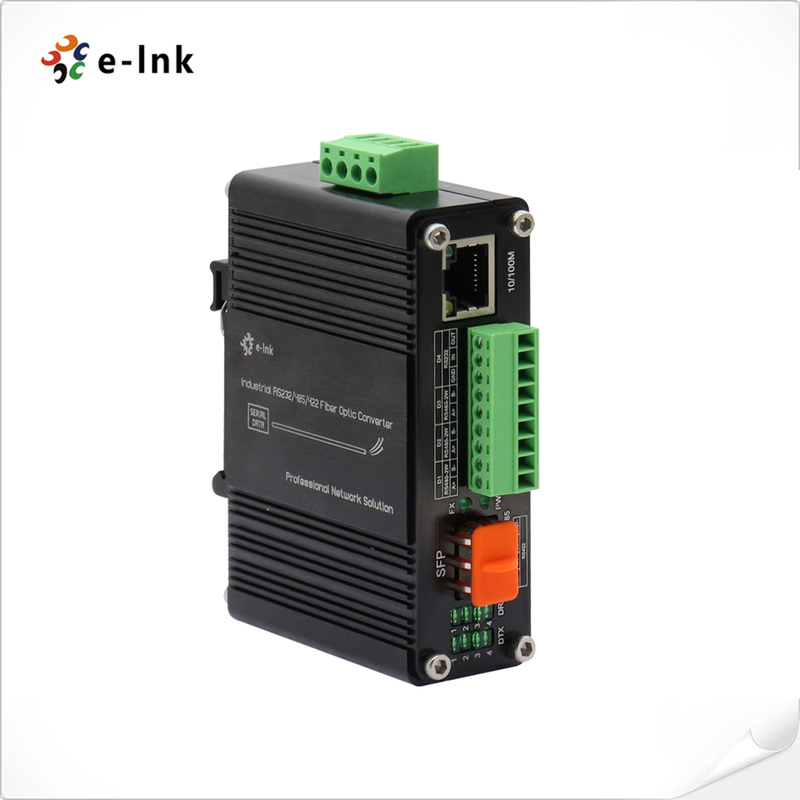

Mini Endüstriyel 10/100Base-T - 100Base-X SFP Fiber Ethernet Medya Dönüştürücü, 1 Kanal RS232/RS485/RS422
Genel Bakış
LNK-IMCRS1100-SFP, endüstriyel uygulamalar için tasarlanmış, sağlam bir DIN-rayı medya dönüştürücüsüdür,
fiber optik dönüşümü seri iletişim yetenekleriyle tek bir dayanıklı cihazda birleştirir
Temel Özellikler:
Çoklu Arayüz Desteği: 10/100Base-T Ethernet, 100Base-X SFP fiber arasında dönüştürür,
ve RS232/RS485/RS422 seri iletişim
Esnek SFP Seçenekleri: Çeşitli SFP modüllerini destekler (tek modlu/çok modlu,
tek/çift fiber) aşağıdakilere kadar mesafeler için:
- Çok modlu fiberde 2 km
- Tek modlu fiberde 80 km
Endüstriyel Güvenilirlik:
- Çalışma sıcaklık aralığı: -40°C ila +75°C
- Kolay kurulum için DIN-rayı montajı
- EN55022 standartlarını karşılar
Gelişmiş Ağ Oluşturma:
- Hem yarım çift yönlü hem de tam çift yönlü modları destekler
- Sinyal izolasyonu ve EMI koruması için bakırı fibere dönüştürür
Tipik Uygulamalar:
- Endüstriyel otomasyon sistemleri
- Uzaktan seri cihaz bağlantısı
- Uzun mesafe ağ uzantıları
- Zorlu ortam kurulumları
Bu sağlam dönüştürücü, farklı medya türleri arasında güvenilir iletişim köprüsü sağlar ve
zorlu endüstriyel koşullara dayanır.
Özellikler
Ağ Arayüzleri:
- 1 × 10/100BASE-TX RJ45 portu, otomatik MDI/MDI-X algılama ile
- 1 × 100Base-FX SFP yuvası (çeşitli fiber modüllerini destekler)
- 1 × Çok protokollü seri port (RS232/RS485/RS422 seçilebilir)
Performans ve Uygunluk:
- Otomatik müzakere ile tam/yarım çift yönlü çalışma
- IEEE 802.3az Enerji Verimli Ethernet ile uyumlu
- Dahili dalgalanma koruması (4kV) ve elektrostatik deşarj koruması
Güç ve Kurulum:

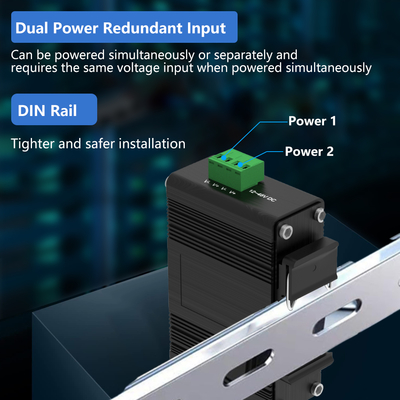

- Geniş aralıklı DC güç girişi: 12-48VDC (klemens bloğu)
- Esnek montaj seçenekleri: DIN-rayı veya duvara montaj
Çevresel Dayanıklılık:
- Endüstriyel sınıf çalışma sıcaklığı: -40°C ila +75°C (-40°F ila 167°F)
- Gerçek zamanlı izleme ve teşhis için kapsamlı durum LED'leri
Ek Faydalar:
- Kompakt, yerden tasarruf sağlayan tasarım
- Saha dağıtımı için aletsiz kurulum
- Zorlu ortamlarda güvenilir performans
Teknik İndeksler
| Ethernet |
| Standartlar: |
IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX/FX |
| IEEE 802.3az Enerji Verimli Ethernet (EEE) |
| İşleme Türü: |
Sakla ve İlet |
| İleri Filtre Oranı: |
14,880pps (10Mbps) |
| 148,800pps (100Mbps) |
| Paket Arabellek Belleği: |
1 Mbit |
| Maksimum Paket Uzunluğu: |
9K Bayt |
| Adres Tablosu Boyutu |
2K MAC Adresleri |
| Arayüz |
| Ethernet Portu: |
1 x RJ45 |
| Optik Port: |
1 x SFP 100Base-FX |
| Seri Port |
1 x RS232/RS485/RS422 Endüstriyel Klemensi |
| RS232/RS485/RS422 |
| Seri Arayüz |
Endüstriyel Klemens |

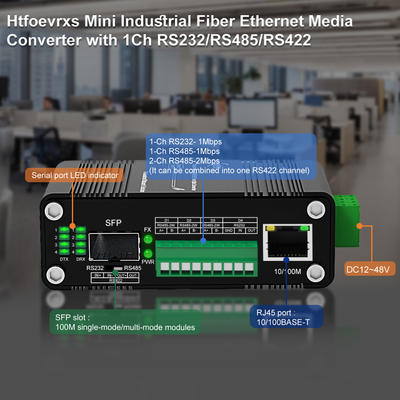

| Sinyal Portları |
1Ch RS232 - 1Mbps
1Ch R485 - 1Mbps
2Ch RS485H- 2Mbps
2Ch RS485H, 1Ch Yüksek Hızlı RS422'ye gruplanabilir
|
| Baud Hızı |
RS485/RS422/RS232:4800-460800 |
| Standart |
EIA /TIA RS232/485/422 |
| Seri Mesafe |
RS232: 15 metre, RS485/422: 1000 metre |
| Oran |
Maksimum 2Mbps |
| RS-232 |
TXD, RXD, GND - Çift yönlü |
| RS-485 |
D+, D-, GND - Çift yönlü |
| Statik koruma |
15KV elektrik statik deşarj (ESD) koruması |
| Dalgalanma koruması |
1500W/sn dalgalanma koruması |
| Elektriksel ve Mekanik |
| Giriş Gücü: |
12~48VDC, 4-pin klemens bloğu |
| Güç Tüketimi: |
Maks. 3W |
| Boyutlar (GxDxY): |
95 x 70 x 30 mm |
| Ağırlık: |
0.25Kg |
| Kasa: |
Alüminyum Kasa |
| Montaj Seçenekleri: |
DIN-Rayı / Duvara Montaj |
| LED Göstergeleri |
| PWR: |
Güç Durumu |
| FX: |
Veri BAĞLANTI Durumu |
| 10/100M: |
Ethernet Durumu |
| DTX 1 2 3 4 |
Seri Veri Durumu |
| DRX 1 2 3 4 |
Seri Veri Durumu |
| Çevresel |
| Çalışma Sıcaklığı: |
-40°C ila 75°C (-40°F ila 167°F) |
| Depolama Sıcaklığı: |
-40°C ila 85°C (-40°F ila 185°F) |
| Bağıl Nem: |
%5 ila %95 yoğuşmasız |
| MTBF |
> 200.000 saat |
| Yasal Onaylar |
| ISO9001, CE, FCC, RoHS |
|
EMI:
EN55022:2010+AC: 2011, Sınıf A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Dalgalanma)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Sipariş Bilgileri
| Model |
Açıklama |
| LNK-IMCRS1100-SFP |
Mini Endüstriyel 10/100Base-T - 100Base-X SFP Fiber Ethernet Medya Dönüştürücü, 1 Kanal RS232/RS485/RS422 |
| SFP Seçenekleri |
► SFP seçeneği. Lütfen SFP'nizi SFP Seçenekleri Sayfamızdan (Endüstriyel SFP) seçin. |
| ► SFP modülü ayrıca satın alınmalıdır. |
| Montaj Seçenekleri |
► Varsayılan DIN-Rayı Braketi takılıdır; Duvara Montaj Braketi dahildir. |
| Güç Seçenekleri |
► 24W/1A 24VDC Güç Kaynağı. Klemens Bloğu için Açık Kablo |
| ► Güç Kaynağı ayrıca satın alınmalıdır. |

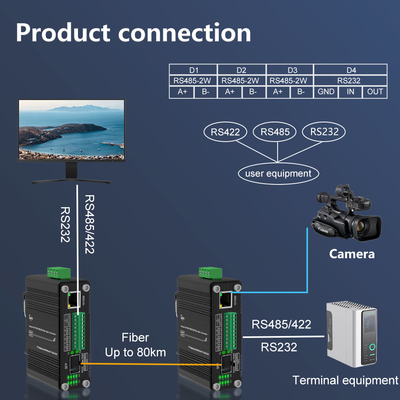

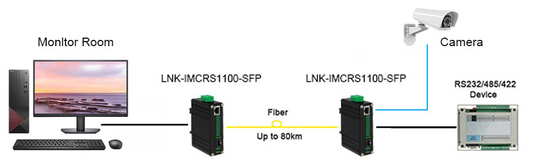

Uygulama
