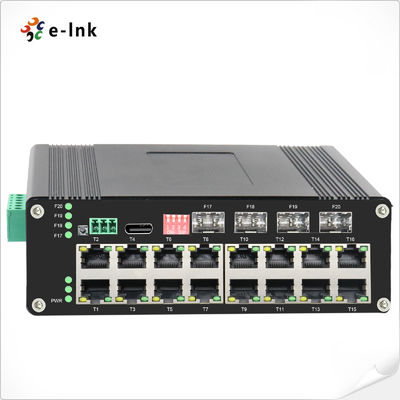

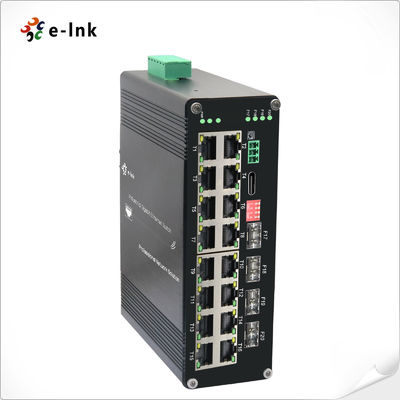

Endüstriyel L2+ 16-Port 10/100/1000T 802.3at PoE + 4-Port 1000X SFP Yönetilen Ethernet Değiştiricisi
Yönetilen Ethernet Değiştiricisi Genel Görünümü
Bu...L2+ Yönetilen Sertleştirilmiş Ethernet Değiştiricisi16 Gigabit RJ45 portu (10/100/1000Base-T) ile donatılmıştır.Tam/yarı çift katlı modve otomotivMDI/MDI-X, SFP yuvaları ise çok yönlü uzun mesafe dağıtım seçenekleri sunan tek mod veya çok modlu lif desteği sağlar.
Endüstriyel ve zorlu ortamlar için tasarlanan bu yönetilen PoE anahtarı, tek bir kablo üzerinden güç ve veri sağlar. Böylece IP kameraları için kurulum karmaşıklığını azaltır.Kablosuz erişim noktalarıBu ürünün gelişmiş L2+ yönetimi, VLAN, QoS ve güvenlik özelliklerini içerir.ve kritik uygulamalar için güvenli ağ performansı.
Yönetilen Ethernet DeğiştiricisiÖzellikleri
16x10/100/1000Base-T + 4x1000Base-X SFP + desteği
10/100/1000Mbps RJ45 Limanı tam/yarım-dupleks, Otomatik müzakere, Otomatik MDI/MDIX destekler
IEEE802.3af/at uyumlu
DIP Switch tek tuşlu VLAN, tek tuşlu Ring Yönetimi, PoE Reset ve 250m PoE Ağı'nı destekler
¢ RS232 seri bağlantı noktasına erişmeye gerek kalmadan kolay yönetim için USB-C bağlantı noktasını destekler
10K Bytes Jumbo Çerçeve
IEEE 802.3az Enerji verimli Ethernet (EEE)
IP40 Alüminyum Kutusu
DIN-Rail kurulumunu destekler
-40°C'den 80°C'ye (-40°F'den 176°F'ye) çalışma sıcaklığı
Yönetilen Ethernet DeğiştiricisiTeknik Endeksler
| Ethernet |
| Standartlar: |
IEEE802.3 10BASE-T |
| IEEE802.3u 100BASE-TX/FX |
| IEEE802.3ab 1000BASE-T |
| IEEE802.3z 1000BASE-X |
| IEEE802.3p QoS |
| IEEE802.1d Çaplama Ağacı |
| Gönderme ve filtreleme hızı: |
14,880pps (10Mbps) |
| 148,800pps (100Mbps) |
| 1,488,000pps (1000Mbps) |
| Paket tamponu belleği: |
12M bit |
| İşleme türü: |
Depolama ve aktarma |
| Arkaplan bant genişliği |
110Gbps |
| Maksimum Paket Uzunluğu: |
10K Bytes Jumbo Çerçeve |
| Adres tablo boyutu: |
8K MAC Adresleri |
| Arayüz |
| Bağlantı: |
16 x RJ45 |
| RS485: |
1 x RS485 (Farklı) |
| Optik port: |
4 x 1000Base-X SFP |
| USB-C: |
1 x USB-C (Yönetim için) |
| RS485 Seriel Arayüzü (Farklı) |
| Fiziksel arayüz |
Endüstriyel standart 3 pinli vida terminal |
| Veri türü |
1Ch RS485 İki Yönlü |
| RS-485 sinyalleri |
Data+, Data-, GND |
| Seri liman hattı mesafesi (bakır) |
1000 metre. |
| Baud oranı |
0 ~ 800kbps |
| PoE (Ethernet üzerinden güç) |
| Standart: |
IEEE 802.3at Power over Ethernet Plus |
| IEEE 802.3af Ethernet üzerinden güç |
| Liman: |
RJ45 |
| Güç Pini Atama |
4/5(+), 7/8(-) |
| PoE Bütçesi: |
480 watt'a kadar PoE bütçesi |
| Çevrental |
| Çalışma sıcaklığı: |
-40°C'den 80°C'ye (-40°F'den 176°F'ye) |
| Depolama sıcaklığı: |
-40°C'den 85°C'ye (-40°F'den 185°F'ye) |
| Nitelikli Nem: |
5% ila 95% yoğunlaşmayan |
| MTBF |
> 200.000 saat |
| Elektrik ve Mekanik |
| Girdi Gücü: |
48 ~ 57VDC, Fazla Güç (6-pin terminal bloğu) |
| Güç tüketimi: |
8W Max. ((PoE Kullanımda <480W) |
| Koruma: |
| Güç Girdi Aşırı yük: |
Otomatik Yeniden ayarlanabilir |
| Ters kutupluk: |
Mevcut |
| DIP Değiştirici |
|
4 basamaklı DIP anahtar fonksiyonu
|
DIP |
Görev |
Ayarlar |
| SW 1 |
VLAN |
Açık. |
OFF - Engelli |
| SW 2 |
Çember Yönetimi |
Açık. |
OFF - Engelli |
| SW 3 (Yükseltilecek) |
250m PoE Ağı |
Açık. |
OFF - Engelli |
| SW 4 (Yükseltilecek) |
PoE Reset |
Açık. |
OFF - Engelli |
| LED göstergeler: |
| PWR: |
Güç Durumu |
| Ethernet (Port başına): |
Bağlantı/Etkinlik |
| PoE: |
PoE durumu |
| Fiber: |
Gigabit SFP bağlantı noktası: F17~F20 |
| Boyutlar (WxDxH): |
155 x 115 x 85 mm |
| Ağırlık: |
1.2Kg |
| Kürsü: |
Alüminyum kasa |
| Montaj seçenekleri: |
DIN-Rail montajı |
| Yazılım Özellikleri |
| İstihbarat Protokolleri |
STP/RSTP/MSTP/ERPSv2 desteği, Bağlantı Toplama |
| Çoklu Yayın Destek |
IGMP Snooping V1/V2/V3 desteği, GMRP, GVMP desteği,802.1Q |
| VLAN |
IEEE 802.1Q 4K VLAN desteği, QINQ, Çift VLAN desteği, |
| Zaman Yönetimi |
SNTP |
| QOS |
Akış tabanlı yönlendirme
Akışlara dayalı oran sınırlaması
Akış tabanlı paket filtreleme
8*Her portun çıkış kuyruğu 802.1p/DSCP öncelik haritası
Diff-Serv QoS, öncelik işareti/not
Kuyruk Zamanlama Algoritması (SP, WRR, SP+WRR)
|
| ACL |
Liman tabanlı ACL veren
Port ve VLAN tabanlı ACL
L2'den L4'e paket filtreleme, ilk 80 bayt mesajı eşleştirir.
MAC, Hedef MAC adresi, IP Kaynağı, Hedef IP, IP Protokol Türü, TCP/UDP Limanı, TCP/UDP Liman Arası ve VLAN vb.
|
| PoE Yönetimi |
PoE güç kaynağının toplam güç sınırı
PoE çıkış gücü tahsisatı
PoE çıkış önceliği yapılandırması
PoE çalışma durumu
PoE operasyonunun zamanlaması
|
| Tanısal Bakım |
Port aynalanmasını destekle, Syslog, Ping |
| Yönetim Fonksiyonu |
CLI, WEB, SNMPv1/v2/v3, Telnet yönetimi sunucusu, EEE, LLDP, DHCP sunucu/ istemci (IPv4/IPv6), Bulut/MQTT desteği |
| Alarm Yönetimi |
Bir yönlü röle alarmı çıkışını destekle, RMON, TRAP |
| Güvenlik |
Yayın Fırtına Koruması, HTTPS/SSLv3, AAA & RADIUS, SSH2.0
Destek DHCP Snooping, Seçenek 82,802.1X güvenlik erişimi,
Kullanıcı hiyerarşi yönetimini destekle, ACL erişim kontrol listesini,
Destek DDOS,port tabanlı MAC filtreleme / bağlama, MAC kara delikleri, IP kaynak koruması, Port izolasyonu, ARP mesaj hız sınırı
|
| İleri Katman 2+ Özellikleri |
IPv4/IPv6 Yönetimi
Statik Yolu
|
| Düzenleyici onaylar |
| ISO9001, CE, RoHS, FCC |
| EN55022:2010+AC: 2011, Sınıf A |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
| EN 61000-3-3: 2013 |
| EN55024:2010 |
| IEC 61000-4-2: 2008 (ESD) |
| IEC 61000-4-3: 2010 (RS) |
| IEC 61000-4-4: 2012 (EFT) |
| IEC 61000-4-5: 2014 (Sürtü) |
| IEC 61000-4-6: 2013 (CS) |
| IEC 61000-4-8: 2009 (PFMF) |
Yönetilen Ethernet DeğiştiricisiSipariş Verme Bilgisi
| Model |
Açıklama |
| ETH-DIMC2416MP |
Endüstriyel L2+ 16-Port 10/100/1000T 802.3at PoE + 4-Port 1000X SFP Yönetilen Ethernet Değiştiricisi |
| SFP Seçenekleri |
SFP seçeneği. Lütfen SFP Seçenekleri sayfamızda SFP seçeneğinizi seçin. |
| SFP modülü ayrı satın alınmalıdır. |
| Montaj Seçenekleri |
- Varsayılan DIN-Rail Bracket yüklenmiştir |
| Güç Seçenekleri |
DIN-Rail güç kaynağı. Terminal bloğu için açık tel. |
| Güç kaynağı ayrı satın alınmalıdır. |
