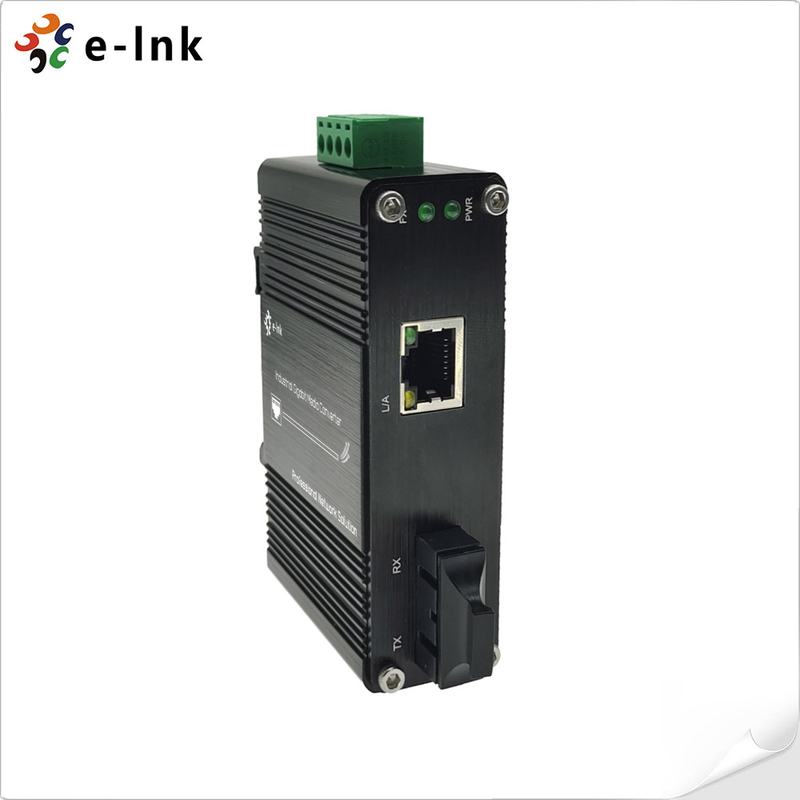

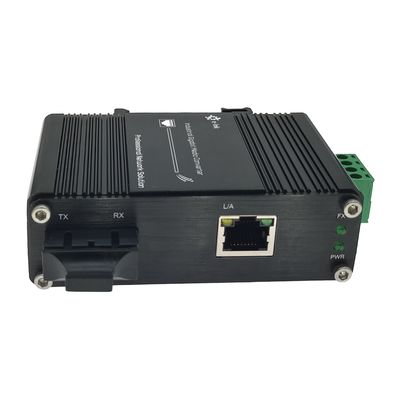

Mini Endüstriyel 10/100/1000Base-T'den 1000Base-X MedyayaDönüştürücü
Genel bakış
LNK-IMC3012 Serisi, sorunsuz ağı sağlayan endüstriyel sınıf bir medya dönüştürücüdür
10/100/1000BASE-T bakır Ethernet ve 1000BASE-X fiber arasında dönüştürme.
Çevrelerde, geniş bir sıcaklık aralığında (-40 °C'den 75 °C'ye) güvenilir bir şekilde çalışır ve özellikleri
Ethernet bağlantısı hem yarı hem de tam dupleks desteği sağlar.
esnek bağlantı seçeneklerini sağlayan modlar.
LNK-IMC3012 Serisinin önemli bir avantajı, hem 100Mbps hem de 100Mbps desteği olan çift oranlı fiber bağlantısıdır.
Çeşitli fiber cihazları ile geniş uyumluluk için 1000Mbps hızları.
zorlu endüstriyel uygulamalarda istikrarlı performans.
ray montajı veya dağıtım kutularına montajı, endüstriyel ağ için ideal bir çözümdür,
Otomasyon ve güvenilir medya dönüşümü gerektiren altyapı projeleri.
Özellikleri
IEEE 802.3az Enerji verimli Ethernet (EEE)
Ağ tanısı için geniş kapsamlı LED göstergeler
Otomatik MDI / MDI-X fonksiyonu ile 1 port 10/100/1000BASE-T RJ45
1 SC Port, 1000Base-X
Tam/Yarı-duplex, Otomatik müzakere desteği

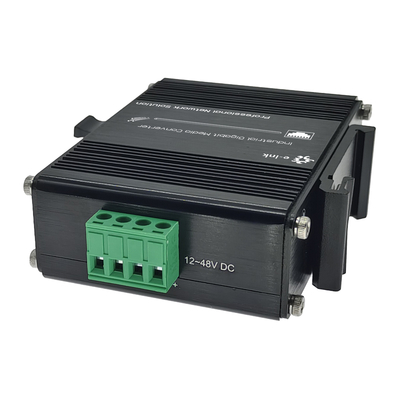

12~48VDC Terminal Blok Güç Girişi
DIN-Rail ve Duvar Montajı Desteği
Çevreye karşı sertleştirilmiş -40°C ila 75°C (-40°F ila 167°F) çalışma sıcaklığı

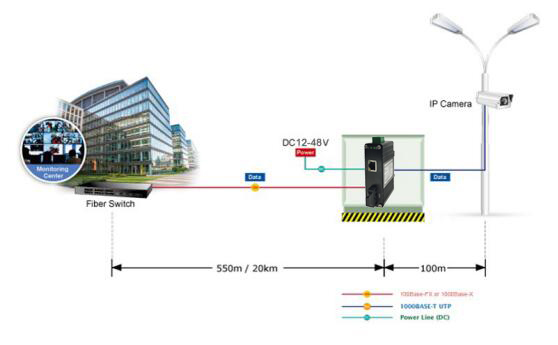

Uygulama
Teknik Endeksler
| Ethernet |
| Standartlar: |
IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX |
| IEEE802.3ab 1000Base-T |
| IEEE802.3z 1000Base-X |
| IEEE 802.3az Enerji verimli Ethernet (EEE) |
| İşleme türü: |
Depolama ve aktarma |
| İleri filtreleme hızı: |
14,880pps (10Mbps) |
| 148,800pps (100Mbps) |
| 1,488,000pps (1000Mbps) |
| Paket tamponu belleği: |
1 Mbit |
| Maksimum Paket Uzunluğu: |
9K Bayt |
| Adres Tablosu Boyutu |
2K MAC Adresleri |
| Arayüz |
| Bağlantı: |
1x RJ45 |
| Optik port: |
1 x SC 1000Base-X |
| Elektrik ve Mekanik |
| Girdi Gücü: |
12~48VDC, 4 pinli terminal bloğu |
| Güç tüketimi: |
3W Max. |
| LED göstergeler: |
| PWR: |
Güç Durumu |
| L/A: |
Veri Bağlantısı Durumu |
| SPD: |
Ethernet Durumu |
| 100M/1000M: |
Fiber LINK Durumu |
| Boyutlar (WxDxH): |
95 x 70 x 30 mm |
| Ağırlık: |
0.25Kg |
| Kürsü: |
Alüminyum kasa |
| Montaj seçenekleri: |
DIN-Rail / Duvar Montajı |
| Çevre |
| Çalışma sıcaklığı: |
-40°C'den 75°C'ye (-40°F'den 167°F'ye) |
| Depolama sıcaklığı: |
-40°C'den 85°C'ye (-40°F'den 185°F'ye) |
| Nitelikli Nem: |
5% ila 95% yoğunlaşmayan |
| MTBF |
> 200.000 saat |
| Düzenleyici onaylar |
| ISO9001, CE, FCC, RoHS |
|
EMI:
EN55022:2010+AC: 2011, Sınıf A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Sürtü)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Sipariş Verme Bilgisi
| Model |
Açıklama |
| LNK-IMC3012 |
Mini Endüstriyel Medya Dönüştürücüsü, 10/100/1000Base-T'den 1000Base-SX'ye, Çoklu mod, 550m, 850nm, SC |
| LNK-IMC3012-20 |
Mini Endüstriyel Medya Dönüştürücü, 10/100/1000Base-T'den 1000Base-LX'e, Tek modlu, 20km, 1310nm, SC |
| LNK-IMC3012-S20 |
Mini Endüstriyel Medya Dönüştürücüsü, 10/100/1000Base-T'den 1000Base-BX'ye, Tek mod, Tek fiber, 20km, 1310/1550nm, SC |
| Montaj Seçenekleri |
DIN-Rail Bracket yüklüdür; Duvar Montaj Bracket dahil. |
| Güç Seçenekleri |
24W/1A 24VDC güç kaynağı. |
| Güç kaynağı ayrı satın alınmalıdır. |
