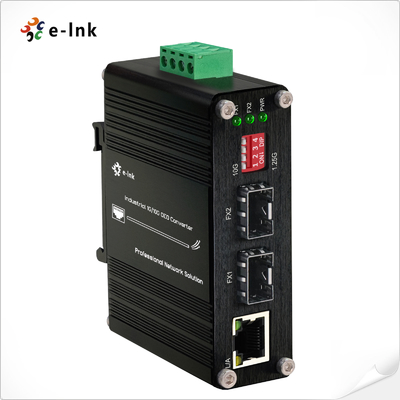

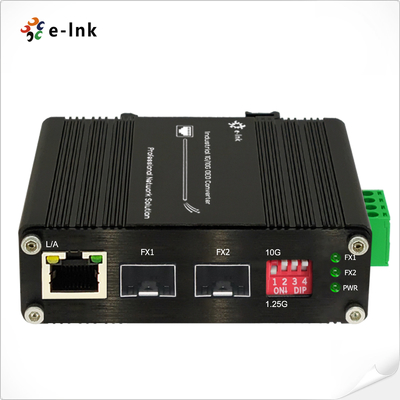

Endüstriyel 1G/10G SFP+ - SFP+ OEO Dönüştürücü (3R Tekrarlayıcı) ve 1G Ethernet Medya Dönüştürücü Fonksiyonu
Genel Bakış
ETH-IMC2402-OEO Serisi, yüksek performanslı, endüstriyel sınıf bir 10G'yi temsil eder
Görev açısından kritik ağ altyapısı için tasarlanmış Optik-Elektrik-Optik (OEO) dönüştürücü.
Bu dayanıklı cihazlar, hem fiber medya dönüştürücü hem de uzun mesafeli
fiber tekrarlayıcı olarak çift işlev görür ve aşırı sıcaklık koşullarında 10 Gbps iletimi destekler
(-40°C ila +80°C).
SAN, LAN ve MAN ortamları dahil olmak üzere omurga ağ uygulamaları için tasarlanmıştır,
seri, SDH/SONET STM-64/OC-192, 10G Fiber için çok yönlü protokol desteği sunar
Channel ve 10G Ethernet. Gelişmiş yetenekleri arasında optik dalga boyu dönüşümü bulunur
(1310nm/1550nm/CWDM/DWDM) Döngü geri (Loop-back) işlevi ile, bu da onu talepkar
Ar-Ge laboratuvarları, veri merkezleri ve telekomünikasyon tesislerindeki kurulumlar için ideal hale getirir.
Dönüştürücünün esnek mimarisi ayrıca 1 Gbps fiberden bakıra medya dönüşümünü sağlar
120 km'ye kadar iletim mesafeleriyle kapsamlı bağlantı çözümleri sunar. İster
protokol bağımsız bir fiber tekrarlayıcı veya medya dönüştürücü olarak konuşlandırılan ETH-IMC2402-OEO
Serisi, standartların olduğu zorlu endüstriyel ortamlarda güvenilir performans sağlar
ekipmanın başarısız olacağı yerler.
Öne Çıkan Temel Özellikler:
1. Hem medya dönüştürücü hem de uzun mesafeli tekrarlayıcı olarak çift işlevsellik
2. Aşırı ortamlar için endüstriyel sınıf güvenilirlik
3. Kapsamlı 10G protokol desteği
4. Gelişmiş dalga boyu dönüşüm yetenekleri
5. 120 km'ye kadar genişletilmiş iletim aralığı
6. Görev açısından kritik uygulama odağı
7. Ticari sınıf çözümlerden net farklılaşma
Özellikler
► DIP Anahtarı 1.25G/10G fiber veri hızı geçişini destekler
► Ethernet kullanılıyorsa 1G Ethernet Medya Dönüştürücü olarak kullanılabilir
► IP40 Alüminyum Kasa
► DIN-Ray/Duvara Montaj kurulumunu destekler
► -40°C ila 80°C (-40°F ila 176°F) çalışma sıcaklığı
► Çalışırken takmayı, tam durum led ekranını, kolay kurulumu destekler
► ITUT tarafından öngörülen DWDM/CWDM dalga boyunu destekler ve ayrıca DDM işlevini görüntüleyebilir
► Döngü geri (Loop-back) ve Jumbo Frame'i destekler
► Şeffaf İletim ve çok düşük gecikme
► 3R işlevi (Yeniden Oluşturma, Yeniden Şekillendirme, Yeniden Zamanlama)
Uygulama

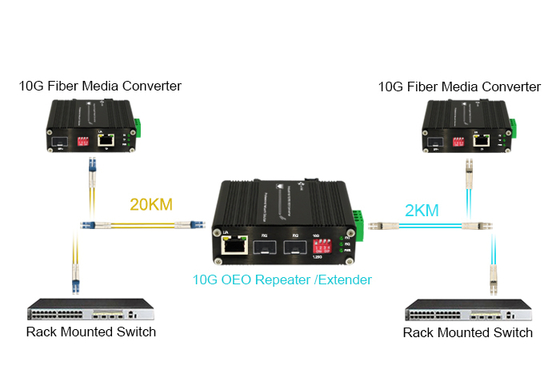

Uygulama I: 1G/10G OEO Dönüştürücü (3R Tekrarlayıcı)
Uygulama II: fiberden bakıra 1Gbps Ethernet ekipmanı, fiberden bakıra medya olarak işlev görür
dönüştürücü
Teknik İndeksler
| Performans Verileri |
Teknik İndeksler |
| Ekipman fonksiyonu |
3R Tekrarlayıcı |
| İletim Hızı |
10G: 8.5Gb/s-11.7Gb/s |
| Protokoller |
8.5G Fiber Kanal
SONET OC-192, SDH STM-64 (9.95Gbps)
10G WAN (10Gbps)
10G LAN (10.31Gbps)
OTN OTU-2 (G.709) (10.70Gbps)
255/237 FEC kodlamalı 10G LAN (11.09Gbps)
10G Fiber Kanal (11.32Gbps)
10G POS
|
| Arayüz Tipi |
SFP+ - SFP+ |
| İletim Mesafesi |
SFP+ modülü: 80 km'ye kadar |
|
Maksimum Paket
İletme Hızı
|
14,880,950/S |
| Çalışma Sıcaklığı |
-40°C ila 80°C (-40°F ila 176°F) |
| Depolama Sıcaklığı |
-40°C ila 85°C (-40°F ila 185°F) |
| Bağıl Nem |
%5 ila %95 yoğuşmasız |
| MTBF |
> 200.000 saat |
| Ethernet Medya Dönüştürücü Özellikleri |
| Standartlar |
IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX
IEEE 802.3ab 1000BASE-T
IEEE 802.3z, 1000BASE-SX/LX
IEEE 802.3x Tam çift yönlü akış kontrolü
|
| Çalışma Modu |
10/100/1000BASE-T - 1000BASE-SX/LX |
| Port Tipi |
SFP - RJ45 |
| Ağ Kabloları |
Bükümlü çift
10BASE-T: 2 çift UTP Cat. 3,4,5, 100m'ye kadar
100BASE-TX: 2 çift UTP Cat. 5, 100m'ye kadar
1000BASE-T: 4 çift STP Cat 5 100m'ye kadar
Fiber optik Kablo
1000BASE-SX:
50/125μm veya 62.5/125μm çok modlu fiber kablo, 220/550m/2km'ye kadar.
1000BASE-LX:
9/125μm tek modlu kablo, 10/20/40/80/120km için uzun mesafe sağlar (SFP modülüne göre değişir)
|
| Elektriksel ve Mekanik |
| Giriş Gücü |

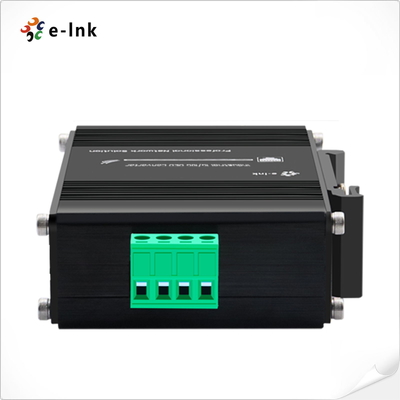

12~48VDC, Yedekli Güç (6 pimli Klemens Bloğu) |
| Güç Tüketimi |
8W Maks. |
| Koruma |
| Güç Girişi Aşırı Yük |
Otomatik Sıfırlanabilir |
| Ters Polarite |
Mevcut |
| DIP Anahtarı |
| 4 haneli DIP anahtar fonksiyonu |
DIP |
Fonksiyon |
Ayarlar |
| SW 1 |
1.25G/10G |
AÇIK - 1.25~8.5G |
KAPALI - 10.3G veya 14.025G |
| SW 2 |
Rezerve |
AÇIK - Rezerve |
KAPALI - Rezerve |
| SW 3 |
Rezerve |
AÇIK - Rezerve |
KAPALI - Rezerve |
| SW 4 |
Rezerve |
AÇIK - Rezerve |
KAPALI - Rezerve |
| LED Göstergeleri: |
| PWR |
Güç Durumu |
| FX1 |
SFP Port-1 |
| FX2 |
SFP Port-2 |
| L/A |
TP BAĞLANTI/ETKİNLİK |
| Boyutlar (GxDxY) |
95 x 70 x 30 mm |
| Ağırlık |
0.25Kg |
| Kasa |
Alüminyum Kasa |
| Montaj Seçenekleri: |
DIN-Ray montajı |
| Yasal Onaylar |
| ISO9001, CE, RoHS, FCC |
| EN55022:2010+AC: 2011, Sınıf A |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
| EN 61000-3-3: 2013 |
| EN55024:2010 |
| IEC 61000-4-2: 2008 (ESD) |
| IEC 61000-4-3: 2010 (RS) |
| IEC 61000-4-4: 2012 (EFT) |
| IEC 61000-4-5: 2014 (Dalgalanma) |
| IEC 61000-4-6: 2013 (CS) |
| IEC 61000-4-8: 2009 (PFMF) |
Sipariş Bilgileri
| Model |
Açıklama |
| ETH-IMC2402-OEO |
Endüstriyel 1G/10G SFP+ - SFP+ OEO Dönüştürücü (3R Tekrarlayıcı) ve 1G Ethernet Medya Dönüştürücü Fonksiyonu |
| SFP Seçenekleri |
► SFP seçeneği. Lütfen SFP'nizi SFP Seçenekleri Sayfamızdan seçin |
| ► SFP modülü ayrıca satın alınmalıdır. |
| Montaj Seçenekleri |
► Varsayılan DIN-Ray Braketi takılı |
| Güç Seçenekleri |
► DIN-Ray Güç Kaynağı. Klemens Bloğu için Açık Kablo.
|
| ► Güç Kaynağı ayrıca satın alınmalıdır. |
