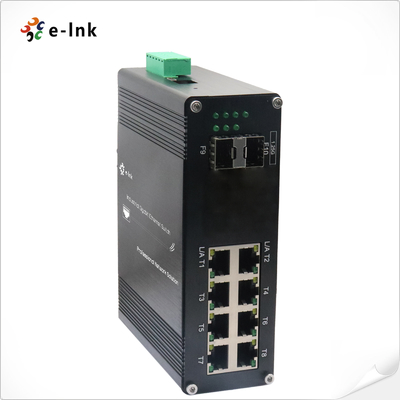

Endüstriyel L2+ 8-Port 10/100/1000T + 2-Port 1000X SFP Yönetilebilir Ethernet Anahtarı
Genel Bakış
ETH-IMC208M Serisi, zorlu ortamlarda sağlam ve
yüksek performanslı ağ oluşturma için tasarlanmış endüstriyel bir L2+ yönetilebilir Ethernet anahtarıdır. 8× 10/100/1000Base-T(X) bakır
otomatik müzakere, Tam/Yarım dubleks modu ve otomatik MDI/MDI-X desteği ile birlikte
esnek fiber bağlantı için 2× 1000Base-X SFP yuvasına sahiptir (tek modlu veya çok modlu,
1/2 çekirdek destekler).
Güvenilirlik için üretilen bu güçlendirilmiş anahtar, zorlu koşullarda sorunsuz çalışır ve bu da onu ideal hale getirir
endüstriyel otomasyon, gözetim (IP kameralar) ve uzaktan konumlarda kablosuz erişim noktası dağıtımları için. Gelişmiş L2+ yönetim yetenekleriyle, verimli trafik kontrolü sağlar,
güvenlik ve ağ optimizasyonu sağlarken kullanım kolaylığını korur.
Temel Özellikler:
✔ Çok yönlü bağlantı için 8× Gigabit bakır + 2× SFP fiber portu
✔ Tak ve çalıştır dağıtımı için otomatik müzakere ve MDI/MDI-X
✔ Endüstriyel sınıf güvenilirlik (-40°C ila +75°C çalışma)
✔ L2+ yönetilen özellikler (VLAN, QoS, güvenlik, vb.)
✔ IP kameralar, WAP'ler ve uzaktan ağ oluşturma için ideal
Endüstriyel ve
dış mekan uygulamalarında karma medya ağlarını entegre etmek için uygun maliyetli, yüksek performanslı bir çözüm.
Özellikler
► IEEE 802.3az Enerji Verimli Ethernet (EEE)
► IP40 Alüminyum Kasa
► DIN-Ray montajını destekler
►-40°C ila 80°C (-40°F ila 176°F) çalışma
► RS232'ye erişmeye gerek kalmadan, kolay yönetim için USB-C bağlantı noktasını destekler
► 9K Bayt Jumbo Çerçeve
► 8x10/100/1000Base-T + 2x1000Base-X SFP'yi destekler
► 10/100/1000Mbps RJ45 Portu, Tam/Yarım dubleks, Otomatik müzakere, Otomatik MDI/MDIX'i destekler

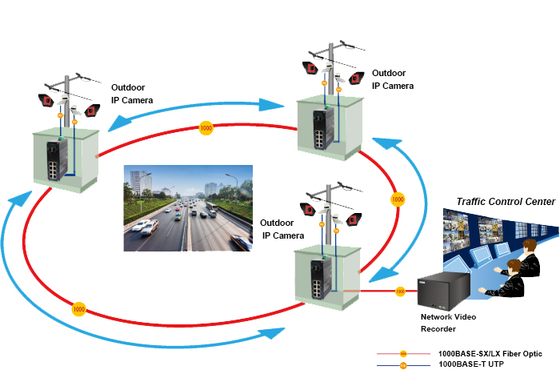

Uygulama
Teknik İndeksler
Ethernet
Standartlar:
| IEEE802.3 10BASE-T |
| IEEE802.3u 100BASE-TX/FX |
IEEE802.3ab 1000BASE-T |
| IEEE802.3z 1000BASE-X |
| IEEE802.3p QoS |
| IEEE802.1d Spanning Tree |
| İleri ve Filtreleme Oranı: |
| 14,880pps (10Mbps) |
| 148,800pps (100Mbps) |
1,488,000pps (1000Mbps) |
| Paket Arabellek Belleği: |
| 12M bit |
| İşleme Türü: |
Depola ve İlet |
| Arka panel bant genişliği |
110Gbps |
| Maksimum Paket Uzunluğu: |
9K Bayt Jumbo Çerçeve |
| Adres Tablosu Boyutu: |
8K MAC Adresleri |

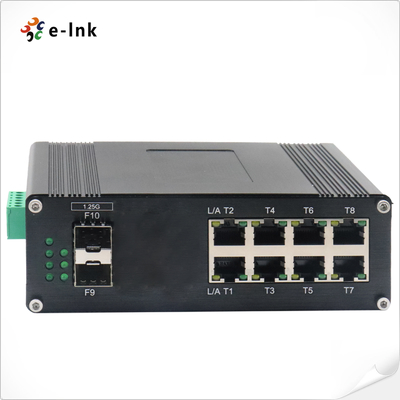

| Arayüz |
Konektör: |
| 8 x RJ45 |
| RS485: |
1 x RS485 (İsteğe bağlı) |
| Optik Port: |
2 x 1000Base-X SFP |
| USB-C: |
1 x USB-C (Yönetim için) |
| RS485 Seri Arayüz (İsteğe bağlı) |
Fiziksel arayüz |
| Endüstriyel standart 3 pimli vida terminali |
| Veri türü |
1Ch RS485 Çift Yönlü |
| RS-485 sinyalleri |
Veri+, Veri-, GND |
| Seri port hat mesafesi (bakır) |
1000 metre |
| Baud hızı |
0 ~ 800kbps |
| Çevre |
ntel |
| Çalışma Sıcaklığı:-40°C ila 80°C (-40°F ila 176°F) |
| Saklama Sıcaklığı: |
-40°C ila 85°C (-40°F ila 185°F) |
| Bağıl Nem: |
%5 ila %95 yoğuşmasız |
| MTBF |
> 200.000 saat |
| Elektriksel ve Mekanik |
Giriş Gücü: |
| 12~48VDC, Yedek Güç (6 pimli Terminal Bloğu) |
| Güç Tüketimi: |
8W Maksimum |
| Koruma: |
Güç Girişi Aşırı Yük: |
| Otomatik Sıfırlanabilir |
| Ters Polarite: |
Mevcut |

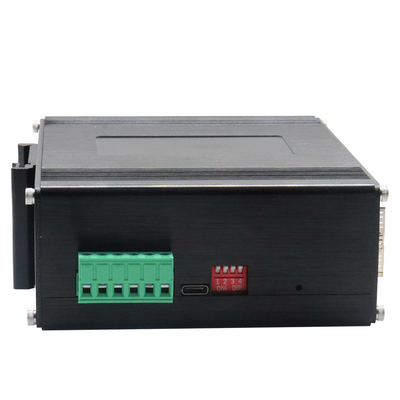

| DI |
P Anahtarı |
| 4 basamaklı DIP anahtar fonksiyonuDIP |
| Fonksiyon |
Ayarlar |
SW 1 |
VLAN |
| AÇIK - Etkin |
Zaman Yönetimi |
SW 3 |
Rezerve |
| AÇIK - Etkin |
KAPALI - Devre dışı |
SW 3 |
Rezerve |
| AÇIK - Rezerve |
KAPALI - Rezerve |
LED Göstergeleri: |
PWR: |
| AÇIK - Rezerve |
KAPALI - Rezerve |
LED Göstergeleri: |
PWR: |
| Güç Durumu |
| Ethernet (Port Başına): |
Bağlantı/Etkinlik |
| Fiber: |
Gigabit SFP Portu: F9~F10 |
| Boyutlar (GxDxY): |
149 x 114 x 50 mm |
| Ağırlık: |
0.55Kg |
| Kasa: |
Alüminyum Kasa |
| Montaj Seçenekleri: |
DIN-Ray montajı |
| Yazılım Özellikleri |
Yedeklilik Protokolleri |
| STP/RSTP/MSTP/ERPSv2, Link Toplama Desteği |
| Çoklu Yayın Desteği |
IGMP Snooping V1/V2/V3'ü destekler, GMRP, GVMP,802.1Q'yu destekler |
| VLAN |
IEEE 802.1Q 4K VLAN'ı destekler, QINQ, Çift VLAN'ı destekler, |
| Zaman Yönetimi |
SNTP |
| QOS |
Akış tabanlı yönlendirme |
| Akış tabanlı hız sınırlaması |
Akış tabanlı paket filtreleme
Her portun 8*Çıkış kuyruğu 802.1p/DSCP öncelik eşlemesi
Diff-Serv QoS, Öncelik İşareti/Yorum
Kuyruk Zamanlama Algoritması (SP, WRR, SP+WRR)
ACL
Port tabanlı ACL yayınlama
|
| Port ve VLAN'a dayalı ACL |
L2'den L4'e paket filtreleme, ilk 80 bayt mesajı eşleştirme.
MAC, Hedef MAC adresi, IP Kaynağı, Hedef IP, IP Protokol Türü, TCP/UDP Portu, TCP/UDP Port Aralığı ve VLAN vb. tabanlı ACL sağlayın
Teşhis Bakımı
Port yansıtma, Syslog, Ping'i destekler
|
| Yönetim Fonksiyonu |
Yönetim için CLI, WEB, SNMPv1/v2/v3, Telnet sunucusunu, EEE, LLDP, DHCP Sunucusu/İstemcisi (IPv4/IPv6), Bulut/MQTT'yi destekler |
| Alarm Yönetimi |
1 yönlü röle alarm çıkışını, RMON, TRAP'i destekler |
| Güvenlik |
Yayın Fırtınası Koruması, HTTPS/SSLv3, AAA & RADIUS, SSH2.0 |
| DHCP Snooping, Seçenek 82,802.1X güvenlik erişimini destekler, |
Kullanıcı hiyerarşik yönetimini, ACL erişim kontrol listesini destekler,
DDOS'u, port tabanlı MAC filtrelemeyi / bağlamayı, MAC kara deliklerini, IP kaynak korumasını, Port izolasyonunu, ARP mesajı hız sınırını destekler
Gelişmiş Katman 2+ Özellikleri
IPv4/IPv6 Yönetimi
|
| Statik Rota |
Yasal Onaylar
ISO9001, CE, RoHS, FCC
|
| EN55022:2010+AC: 2011, Sınıf A |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
| EN 61000-3-3: 2013 |
| EN55024:2010 |
| IEC 61000-4-2: 2008 (ESD) |
| IEC 61000-4-3: 2010 (RS) |
| IEC 61000-4-4: 2012 (EFT) |
| IEC 61000-4-5: 2014 (Dalgalanma) |
| IEC 61000-4-6: 2013 (CS) |
| IEC 61000-4-8: 2009 (PFMF) |
| Sipariş Bilgileri |
| Model |
Açıklama
| ETH-IMC208M |
Endüstriyel L2+ 8-Port 10/100/1000T + 2-Port 1000X SFP Yönetilebilir Ethernet Anahtarı |
| SFP Seçenekleri |
► SFP seçeneği. Lütfen SFP'nizi SFP Seçenekleri Sayfamızdan seçin |
| ► SFP modülü ayrıca satın alınmalıdır. |
Montaj Seçenekleri |
| ► Varsayılan DIN-Ray Braketi takılı |
| Güç Seçenekleri |
► DIN-Ray Güç Kaynağı. Terminal Bloğu için Açık Kablo. |
| ► Güç Kaynağı ayrıca satın alınmalıdır. |
|
|
