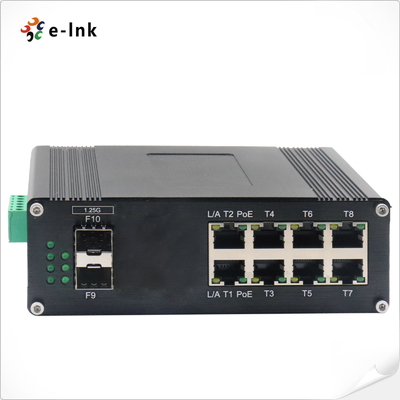

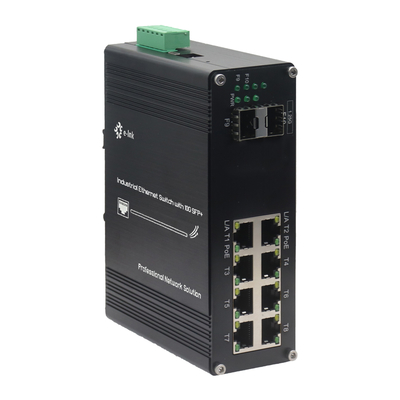

Endüstriyel 8 portlu 10/100/1000Base-T 802.3at PoE + 2 portlu 1000Base-X SFP sertleştirilmiş yönetilen Ethernet anahtarı

Endüstriyel L2+ 8-Port 10/100/1000T 802.3at PoE + 2-Port 1000X SFP Yönetilebilir Ethernet Anahtarı

Genel Bakış

ETH-IMC208MP Serisi, endüstriyel sınıfı bir L2+ yönetilebilir Ethernet anahtarıdır ve

yüksek performanslı ağ oluşturmayı sağlam PoE (Power over Ethernet) yetenekleriyle birleştirir.

IEEE 802.3at PoE+ desteği (port başına 30W'a kadar) ve

2× 1000Base-X SFP yuvası ile 8× 10/100/1000Base-T(X) portlarına sahip bu dayanıklı anahtar, hem bakır

hem de fiber ağlar için esnek bağlantı sunar.

Zorlu endüstriyel ortamlar için tasarlanan anahtar, Full/Half dubleks modu, otomatik

MDI/MDI-X ve çok çeşitli tek modlu/çok modlu SFP modüllerini (1/2 çekirdek) destekleyerek,

çeşitli uygulamalarda sorunsuz entegrasyon sağlar. Gelişmiş L2+ yönetim özellikleri (VLAN,

QoS, güvenlik vb.), ağ trafiği üzerinde ayrıntılı kontrol sağlayarak IP gözetimi için idealdir

(PoE kameralar), kablosuz erişim noktaları ve uzaktan endüstriyel ağlar.
✔ PD'leri beslemek için 8× Gigabit PoE+ portu (802.3at, port başına 30W)
✔ Uzun mesafe veya gürültüye dayanıklı bağlantı için 2× SFP fiber bağlantı
✔ Endüstriyel dayanıklı tasarım (-40°C ila +75°C çalışma)
✔ Otomatik müzakere ve tak ve çalıştır kurulumu
✔ Optimize edilmiş performans için L2+ yönetilebilir anahtarlama

Zorlu ortamlarda PoE cihazları ve fiber omurgaları dağıtmak için çok yönlü, yüksek güçlü bir çözüm.

Özellikler

► 9K Bayt Jumbo Çerçeve

► IEEE 802.3az Enerji Verimli Ethernet (EEE)

► IP40 Alüminyum Kasa

► DIN-Ray montajını destekler

► -40°C ila 80°C (-40°F ila 176°F) çalışma sıcaklığı

► IEEE802.3af/at uyumlu

► DIP Anahtarı, tek tuşla VLAN, tek tuşla Ring Yönetimi, PoE Sıfırlama ve 250m PoE'yi destekler

Ağ

► RS232 seri portuna erişmeye gerek kalmadan, kolay yönetim için USB-C portu bağlantısını destekler

► 8x10/100/1000Base-T + 2x1000Base-X SFP'yi destekler

► 10/100/1000Mbps RJ45 Portu, Full/Half-duplex, Otomatik müzakere, Otomatik MDI/MDIX'i destekler

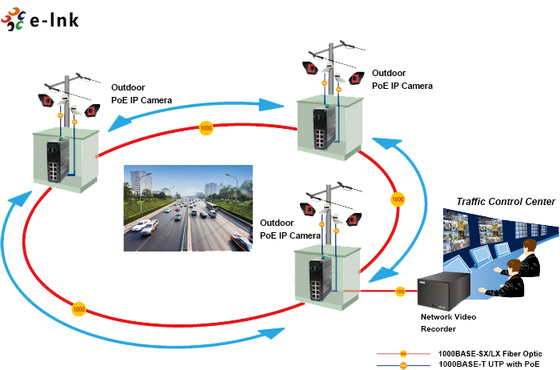

Uygulama

Teknik İndeksler

Ethernet

Standartlar:

IEEE802.3 10BASE-T
IEEE802.3u 100BASE-TX/FX	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3ae 10GBase-R
	IEEE802.3p QoS
	IEEE802.1d Spanning Tree
	İleri ve Filtreleme Hızı:
	14,880pps (10Mbps)
148,800pps (100Mbps)	1,488,000pps (1000Mbps)
	1,488,000,000pps (10000Mbps)
	Paket Arabellek Belleği:
	12M bit
İşleme Türü:	Sakla ve İlet
Arka Panel Bant Genişliği	110Gbps
Maksimum Paket Uzunluğu:	9K Bayt Jumbo Çerçeve
Adres Tablosu Boyutu:	8K MAC Adresleri
Arayüz	Konektör:
8 x RJ45
RS485:	1 x RS485 (Opsiyonel)
Optik Port:	2 x 1000Base-X SFP
USB-C:	1 x USB-C (Yönetim için)
RS485 Seri Arayüz (Opsiyonel)	Fiziksel arayüz
Endüstriyel standart 3-pin vida terminali
Veri tipi	1Ch RS485 Çift Yönlü
RS-485 sinyalleri	Veri +, Veri-, GND
Seri port hat mesafesi (bakır)	1000 metre
Baud hızı	0 ~ 800kbps
PoE (Power over Ethernet)	Standart:
IEEE 802.3at Power over Ethernet Plus
IEEE 802.3af Power over Ethernet	Port:
	RJ45
Güç Pini Ataması	4/5(+), 7/8(-)
PoE Bütçesi:	240 watt'a kadar PoE bütçesi
Çevre	Çalışma Sıcaklığı:
-40°C ila 80°C (-40°F ila 176°F)Depolama Sıcaklığı:
-40°C ila 85°C (-40°F ila 185°F)	Bağıl Nem:
%5 ila %95 yoğuşmasız	MTBF
> 200.000 saat	Elektriksel ve Mekanik

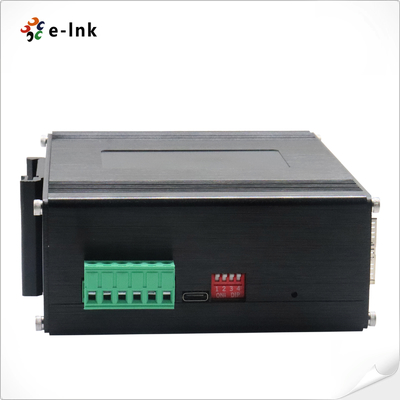

Giriş Gücü:	48~57VDC, Yedek Güç (6-pin Terminal Bloğu)
Güç Tüketimi:
8W Maks.(Kullanımda PoE	<240W)
Koruma:	Güç Girişi Aşırı Yük:Otomatik Sıfırlanabilir
Ters Polarite:
Mevcut	Dİ
P Anahtarı	4 haneli DIP anahtar fonksiyonu
DIPFonksiyon
Ayarlar	SW 1	VLAN	AÇIK - Etkin
	KAPALI - Devre Dışı	SNTP	PWR:	Güç Durumu
	KAPALI - Devre Dışı	SW 3 (yükseltilecek)	PWR:	Güç Durumu
	KAPALI - Devre Dışı	SW 4 (yükseltilecek)	PWR:	Güç Durumu
	KAPALI - Devre Dışı	LED Göstergeleri:	PWR:	Güç Durumu
Ethernet (Port Başına):
Bağlantı/Etkinlik	PoE:
PoE Durumu	Fiber:
Gigabit SFP Portu: F9~F10	Boyutlar (GxDxY):
149 x 114 x 50 mm	Ağırlık:
0.55Kg	Kasa:
Alüminyum Kasa	Montaj Seçenekleri:
DIN-Ray montajı	Yazılım Özellikleri
Yedeklilik Protokolleri	STP/RSTP/MSTP/ERPSv2, Link Toplama Desteği
Çoklu Yayın Desteği
IGMP Snooping V1/V2/V3 desteği, GMRP, GVMP, 802.1Q desteği	VLAN
IEEE 802.1Q 4K VLAN desteği, QINQ, Çift VLAN desteği,	Zaman Yönetimi
SNTP	QOS
Akış tabanlı yönlendirme	Akış tabanlı hız sınırlaması
Akış tabanlı paket filtreleme	Her portun 8*Çıkış kuyruğu 802.1p/DSCP öncelik eşlemesi Diff-Serv QoS, Öncelik İşareti/Yorum Kuyruk Zamanlama Algoritması (SP, WRR, SP+WRR) ACL Port tabanlı ACL yayınlama Port ve VLAN'a dayalı ACL
L2'den L4'e paket filtreleme, ilk 80 bayt mesajı eşleştirme.	MAC, Hedef MAC adresi, IP Kaynağı, Hedef IP, IP Protokol Türü, TCP/UDP Portu, TCP/UDP Port Aralığı ve VLAN vb. tabanlı ACL sağlayın PoE Yönetimi PoE güç kaynağının toplam güç limiti PoE çıkış gücü tahsisi
PoE çıkış öncelik yapılandırması	PoE çalışma durumu PoE işleminin zamanlaması Teşhis Bakımı Port yansıtma, Syslog, Ping desteği Yönetim Fonksiyonu
Yönetim için CLI, WEB, SNMPv1/v2/v3, Telnet sunucusu, EEE, LLDP, DHCP Sunucusu/İstemcisi (IPv4/IPv6), Bulut/MQTT desteği	Alarm Yönetimi
1 yönlü röle alarm çıkışı, RMON, TRAP desteği	Güvenlik
Yayın Fırtınası Koruması, HTTPS/SSLv3, AAA & RADIUS, SSH2.0	DHCP Snooping, Seçenek 82,802.1X güvenlik erişimi desteği,
Kullanıcı hiyerarşik yönetimi, ACL erişim kontrol listesi desteği,	DDOS, port tabanlı MAC filtreleme / bağlama, MAC kara delikleri, IP kaynak koruması, Port izolasyonu, ARP mesaj hızı limiti desteği Gelişmiş Katman 2+ Özellikleri IPv4/IPv6 Yönetimi Statik Rota
Yasal Onaylar	ISO9001, CE, RoHS, FCC EN55022:2010+AC: 2011, Sınıf A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Dalgalanma)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
Sipariş Bilgileri
Model
Açıklama

ETH-IMC208MP
