IP Kameraları ve Kablosuz Erişim Noktaları için PoE'li Yönetilebilir Endüstriyel Sertleştirilmiş Ethernet Anahtarı

Endüstriyel L2+ 16-Port 10/100/1000T 802.3at PoE + 4-Port 1000X SFP Yönetilen Ethernet Değiştiricisi

Genel bakış

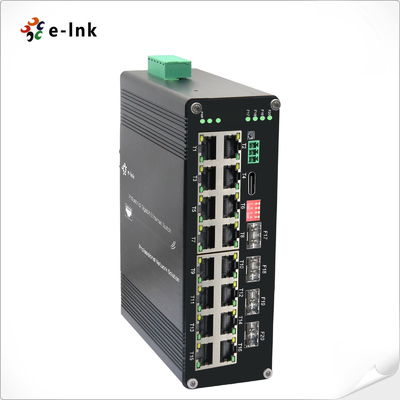

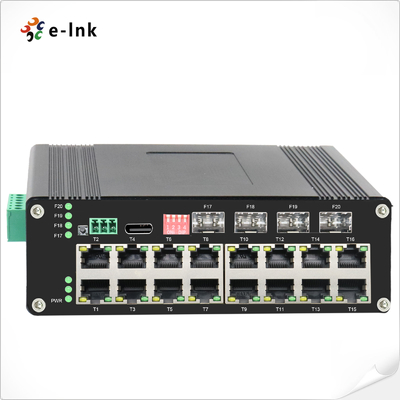

ETH-DIMC2416MP Serisi, endüstriyel düzeyde L2 + yönetilen PoE + Ethernet anahtarıdır.

Bu yüksek performanslı anahtar 16× Gigabit PoE+ portlarını birleştirir.

(IEEE 802.3at, port başına 30W) 4× 1000Base-X SFP fiber yuvaları ile hem güç hem de

Tek bir sertleştirilmiş aygıtta bağlantı.

Temel özellikleri:
- Yüksek yoğunluklu PoE + yapılandırması: 16× 10/100/1000Base-T (((X) otomatik müzakere ile portlar, Tam/Yarı

Duplex ve Otomatik MDI/MDI-X
- Esnek fiber bağlantısı: Tek mod/çok mod (1/2 çekirdek) modülleri destekleyen 4× SFP yuvaları
- Gelişmiş L2+ yönetimi: Kapsamlı VLAN, QoS, güvenlik ve izleme yetenekleri
- Endüstriyel güvenilirlik: EMI koruması ile aşırı sıcaklıklarda (-40°C'den +75°C'ye) çalışır

İdeal Uygulamalar:
✓ Büyük ölçekli IP gözetim sistemleri (birden fazla yüksek güçlü kamerayı destekler)
✓ Kablosuz ağ dağıtımları (birden fazla erişim noktasına güç veren)
✓ Endüstriyel otomasyon ağları
✓ Uzak mesafeli fiber backhaul ile uzaktan bağlantı
✓ Kötü ortamda kurulumlar

Yüksek PoE bütçesi ve fiber uplink kapasitesi ile, ETH-DIMC2416MP Serisi tam bir

Güvenilir verileri garanti ederken birden fazla cihazı güçlendirmek ve bağlamak için ağ çözümü

Değiştiricinin endüstriyel düzeyde yapımı ve gelişmiş yönetim özellikleri,

Özellikle hem güç dağıtımının hem de ağ güvenilirliğinin olduğu görev kritik uygulamalara uygun

çok önemli.

Özellikleri

10K Bytes Jumbo Çerçeve

IEEE 802.3az Enerji verimli Ethernet (EEE)

IP40 Alüminyum Kutusu

DIN-Rail kurulumunu destekler

-40°C'den 80°C'ye (-40°F'den 176°F'ye) çalışma sıcaklığı

16x10/100/1000Base-T + 4x1000Base-X SFP + desteği

10/100/1000Mbps RJ45 Limanı tam/yarım-dupleks, Otomatik müzakere, Otomatik MDI/MDIX destekliyor

IEEE802.3af/at uyumlu

DIP Switch tek tuşlu VLAN, tek tuşlu Ring Yönetimi, PoE Reset ve 250m PoE Ağı'nı destekler

¢ RS232 seri bağlantı noktasına erişmeye gerek kalmadan kolay yönetim için USB-C bağlantı noktasını destekler

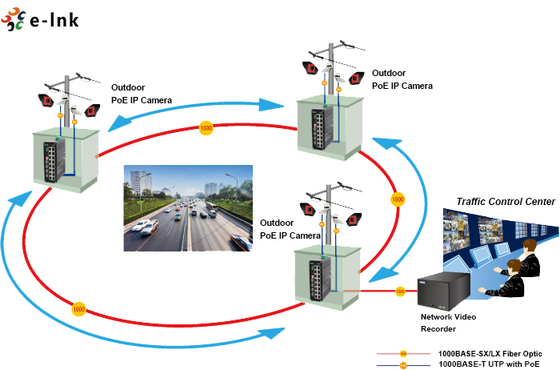

Uygulama

Teknik Endeksler

Ethernet
Standartlar:	IEEE802.3 10BASE-T
	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3p QoS
	IEEE802.1d Çaplama Ağacı
Gönderme ve filtreleme hızı:	14,880pps (10Mbps)
	148,800pps (100Mbps)
	1,488,000pps (1000Mbps)
Paket tamponu belleği:	12M bit
İşleme türü:	Depolama ve aktarma
Arkaplan bant genişliği	110Gbps
Maksimum Paket Uzunluğu:	10K Bytes Jumbo Çerçeve
Adres tablo boyutu:	8K MAC Adresleri
Arayüz
Bağlantı:	16 x RJ45
RS485:	1 x RS485 (Farklı)
Optik port:	4 x 1000Base-X SFP
USB-C:	1 x USB-C (Yönetim için)
RS485 Seriel Arayüzü (Farklı)
Fiziksel arayüz	Endüstriyel standart 3 pinli vida terminal
Veri türü	1Ch RS485 İki Yönlü
RS-485 sinyalleri	Data+, Data-, GND
Seri liman hattı mesafesi (bakır)	1000 metre.
Baud oranı	0 ~ 800kbps
PoE (Ethernet üzerinden güç)
Standart:	IEEE 802.3at Power over Ethernet Plus
	IEEE 802.3af Ethernet üzerinden güç
Liman:	RJ45
Güç Pini Atama	4/5(+), 7/8(-)
PoE Bütçesi:	480 watt'a kadar PoE bütçesi
Çevrental
Çalışma sıcaklığı:	-40°C'den 80°C'ye (-40°F'den 176°F'ye)
Depolama sıcaklığı:	-40°C'den 85°C'ye (-40°F'den 185°F'ye)
Nitelikli Nem:	5% ila 95% yoğunlaşmayan
MTBF	> 200.000 saat
Elektrik ve Mekanik

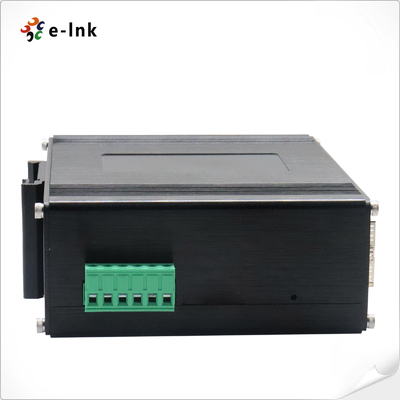

Girdi Gücü:	48 ~ 57VDC, Fazla Güç (6-pin terminal bloğu)
Güç tüketimi:	8W Max. ((PoE Kullanımda <480W)
Koruma:
Güç Girdi Aşırı yük:	Otomatik Yeniden ayarlanabilir
Ters kutupluk:	Mevcut
DIP Değiştirici
4 basamaklı DIP anahtar fonksiyonu	DIP	Görev	Ayarlar
	SW 1	VLAN	Açık.	OFF - Engelli
	SW 2	Çember Yönetimi	Açık.	OFF - Engelli
	SW 3 (Yükseltilecek)	250m PoE Ağı	Açık.	OFF - Engelli
	SW 4 (Yükseltilecek)	PoE Reset	Açık.	OFF - Engelli
LED göstergeler:
PWR:	Güç Durumu
Ethernet (Port başına):	Bağlantı/Etkinlik
PoE:	PoE durumu
Fiber:	Gigabit SFP bağlantı noktası: F17~F20
Boyutlar (WxDxH):	155 x 115 x 85 mm
Ağırlık:	1.2Kg
Kürsü:	Alüminyum kasa
Montaj seçenekleri:	DIN-Rail montajı
Yazılım Özellikleri
İstihbarat Protokolleri	STP/RSTP/MSTP/ERPSv2 desteği, Bağlantı toplama
Çoklu Yayın Destek	IGMP Snooping V1/V2/V3 desteği, GMRP, GVMP desteği,802.1Q
VLAN	IEEE 802.1Q 4K VLAN, QINQ, Çift VLAN desteği,
Zaman Yönetimi	SNTP
QOS	Akış tabanlı yönlendirme Akışlara dayalı oran sınırlaması Akış tabanlı paket filtreleme 8*Her portun çıkış kuyruğu 802.1p/DSCP öncelik haritası Diff-Serv QoS, öncelik işareti/not Kuyruk Zamanlama Algoritması (SP, WRR, SP+WRR)
ACL	Liman tabanlı ACL veren Port ve VLAN tabanlı ACL L2'den L4'e paket filtreleme, ilk 80 bayt mesajı eşleştirir. MAC, Hedef MAC adresi, IP Kaynağı, Hedef IP, IP Protokol Türü, TCP/UDP Limanı, TCP/UDP Liman Arası ve VLAN'a dayalı ACL sağlayın.
PoE Yönetimi	PoE güç kaynağının toplam güç sınırı PoE çıkış gücü tahsisatı PoE çıkış önceliği yapılandırması PoE çalışma durumu PoE operasyonunun zamanlaması
Tanısal Bakım	Port aynalanmasını destekle, Syslog, Ping
Yönetim Fonksiyonu	CLI, WEB, SNMPv1/v2/v3, yönetim için Telnet sunucusu, EEE, LLDP, DHCP Sunucu/Müşteri (IPv4/IPv6), Bulut/MQTT desteği
Alarm Yönetimi	Bir yönlü röle alarmı çıkışını destekle, RMON, TRAP
Güvenlik	Yayın Fırtına Koruması, HTTPS/SSLv3, AAA & RADIUS, SSH2.0 Destek DHCP Snooping, Seçenek 82,802.1X güvenlik erişimi, Kullanıcı hiyerarşi yönetimini destekle, ACL erişim kontrol listesini, Destek DDOS,port tabanlı MAC filtreleme / bağlama, MAC kara delikleri, IP kaynak koruması, Port izolasyonu, ARP mesaj hız sınırı
İleri Katman 2+ Özellikleri	IPv4/IPv6 Yönetimi Statik Yolu
Düzenleyici onaylar
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, Sınıf A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Sürtü)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
