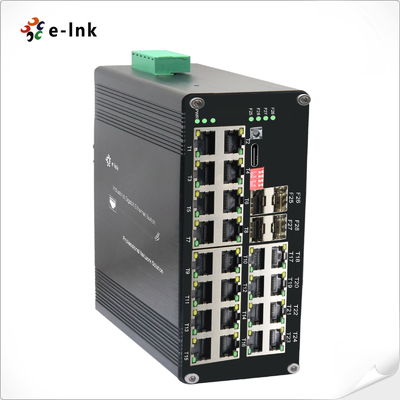

Endüstriyel L2+ 24-port 10/100/1000T + 4 Port 1000X SFP Yönetilen Ethernet Değiştiricisi
Genel bakış
ETH-DIMC2424M Serisi, endüstriyel sınıf L2 + yönetilen bir Ethernet anahtarıdır.
24× 10/100/1000Base-T ((X) özellikli, zorlu ortamlarda yüksek yoğunluklu ağ dağıtımları
Bakır portları ve 4× 1000Base-X SFP fiber yuvaları, bu sağlam anahtar olağanüstü bağlantı sağlar
endüstriyel uygulamalar için.
Temel özellikleri:
- Yüksek port yoğunluğu: 24x otomatik müzakere Gigabit Ethernet portları tam/yarım dupleks ve otomatik
MDI/MDI-X desteği
- Esnek fiber uplinks: 4× SFP yuvaları tek mod/çok mod (1/2 çekirdek) modülleri ile uyumludur
- Gelişmiş L2+ yönetimi: VLAN, QoS, güvenlik ve ağ dahil olmak üzere kapsamlı özellikler
İzleme
- Endüstriyel dayanıklılık: Aşırı koşullarda (-40 °C'den +75 °C'ye) güvenilir çalışma için tasarlanmıştır
İdeal Uygulamalar:
✓ Büyük ölçekli endüstriyel otomasyon sistemleri
✓ Yüksek yoğunluklu IP gözetim ağları
✓ Kurumsal kablosuz erişim noktası dağıtımları
✓ Fiber backhaul ile uzaktan bağlantı
✓ Sertleştirilmiş ekipman gerektiren göreve kritik altyapı
Yüksek port sayısının ve fiber bağlantısının kombinasyonu ile, ETH-DIMC2424M Serisi
Hem bakır erişim hem de fiber backbone yetenekleri gerektiren ağlar için ölçeklenebilir çözüm.
Değiştiricinin endüstriyel sınıf yapısı, sert ortamlarda güvenilir bir performans sağlarken,
Gelişmiş yönetim özellikleri net bir ağ kontrolü ve optimizasyonu sağlar.
Özellikle ağ güvenilirliği, ölçeklenebilirliği ve uzaktan yönetim için uygun
kritik gereksinimlerdir.
Özellikleri
10K Bytes Jumbo Çerçeve
IEEE 802.3az Enerji verimli Ethernet (EEE)
IP40 Alüminyum Kutusu
DIN-Rail kurulumunu destekler
-40°C'den 80°C'ye (-40°F'den 176°F'ye) kadar çalışır
24x10/100/1000Base-T + 4x1000Base-X SFP desteği
10/100/1000Mbps RJ45 Limanı tam/yarım-dupleks, Otomatik müzakere, Otomatik MDI/MDIX destekliyor
RS232'ye erişmeye gerek kalmadan, kolay yönetim için USB-C bağlantısı desteği
Serial port yok.

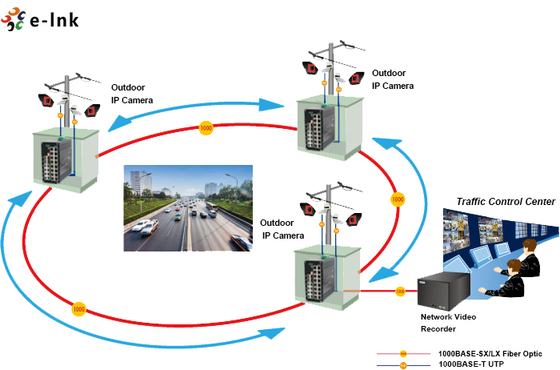

Uygulama
Teknik Endeksler
| Ethernet |
| Standartlar: |
IEEE802.3 10BASE-T |
| IEEE802.3u 100BASE-TX/FX |
| IEEE802.3ab 1000BASE-T |
| IEEE802.3z 1000BASE-X |
| IEEE802.3p QoS |
| IEEE802.1d Çaplama Ağacı |
| Gönderme ve filtreleme hızı: |
14,880pps (10Mbps) |
| 148,800pps (100Mbps) |
| 1,488,000pps (1000Mbps) |
| Paket tamponu belleği: |
12M bit |
| İşleme türü: |
Depolama ve aktarma |
| Arkaplan bant genişliği |
110Gbps |
| Maksimum Paket Uzunluğu: |
10K Bytes Jumbo Çerçeve |
| Adres tablo boyutu: |
8K MAC Adresleri |
| Arayüz |
| Bağlantı: |
24 x RJ45 |
| RS485: |
1 x RS485 (Farklı) |
| Optik port: |
4 x 1000Base-X SFP |
| USB-C: |
1 x USB-C (Yönetim için) |
| RS485 Seriel Arayüzü (Farklı) |
| Fiziksel arayüz |
Endüstriyel standart 3 pinli vida terminal |
| Veri türü |
1Ch RS485 İki Yönlü |
| RS-485 sinyalleri |
Data+, Data-, GND |
| Seri liman hattı mesafesi (bakır) |
1000 metre. |
| Baud oranı |
0 ~ 800kbps |
| Çevrental |
| Çalışma sıcaklığı: |
-40°C'den 80°C'ye (-40°F'den 176°F'ye) |
| Depolama sıcaklığı: |
-40°C'den 85°C'ye (-40°F'den 185°F'ye) |
| Nitelikli Nem: |
5% ila 95% yoğunlaşmayan |
| MTBF |
> 200.000 saat |
| Elektrik ve Mekanik |
| Girdi Gücü: |

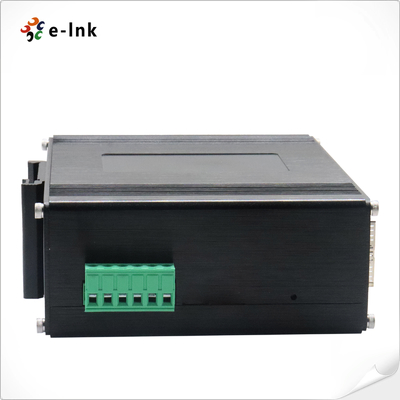

12 ~ 48VDC, Fazla Güç (6-pin terminal bloğu) |
| Güç tüketimi: |
En fazla 8W |
| Koruma: |
| Güç Girdi Aşırı yük: |
Otomatik Yeniden ayarlanabilir |
| Ters kutupluk: |
Mevcut |
| DIP Değiştirici |
| 4 basamaklı DIP anahtar fonksiyonu |
DIP |
Görev |
Ayarlar |
| SW 1 |
VLAN |
Açık. |
OFF - Engelli |
| SW 2 |
Çember Yönetimi |
Açık. |
OFF - Engelli |
| SW 3 |
Sınırlı |
ON - Ayrıcalıklı |
OFF - Ayrıcalıklı |
| SW 4 |
Sınırlı |
ON - Ayrıcalıklı |
OFF - Ayrıcalıklı |

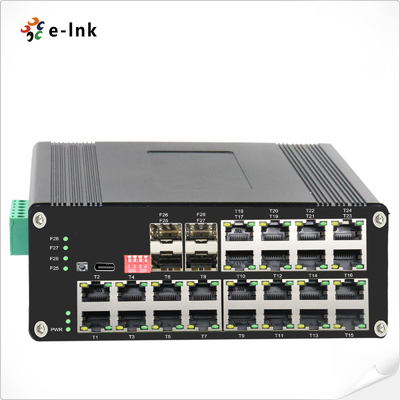

| LED göstergeler: |
| PWR: |
Güç Durumu |
| Ethernet (Port başına): |
Bağlantı/Etkinlik |
| RJ45 bağlantısı |
(T1~T24) |
| Fiber: |
Gigabit SFP bağlantı noktası: F25~F28 |
| Boyutlar (WxDxH): |
155 x 115 x 85 mm |
| Ağırlık: |
1.2KG |
| Kürsü: |
Alüminyum kasa |
| Montaj seçenekleri: |
DIN-Rail montajı |
| Yazılım Özellikleri |
| İstihbarat Protokolleri |
STP/RSTP/MSTP/ERPSv2 desteği, Bağlantı toplama |
| Çoklu Yayın Destek |
IGMP Snooping V1/V2/V3 desteği, GMRP, GVMP desteği,802.1Q |
| VLAN |
IEEE 802.1Q 4K VLAN, QINQ, Çift VLAN desteği, |
| Zaman Yönetimi |
SNTP |
| QOS |
Akış tabanlı yönlendirme
Akışlara dayalı oran sınırlaması
Akış tabanlı paket filtreleme
8*Her portun çıkış kuyruğu 802.1p/DSCP öncelik haritası
Diff-Serv QoS, öncelik işareti/not
Kuyruk Zamanlama Algoritması (SP, WRR, SP+WRR)
|
| ACL |
Liman tabanlı ACL veren
Port ve VLAN tabanlı ACL
L2'den L4'e paket filtreleme, ilk 80 bayt mesajı eşleştirir.
MAC, Hedef MAC adresi, IP Kaynağı, Hedef IP, IP Protokol Türü, TCP/UDP Limanı, TCP/UDP Liman Arası ve VLAN'a dayalı ACL sağlayın.
|
| Tanısal Bakım |
Port aynalanmasını destekle, Syslog, Ping |
| Yönetim Fonksiyonu |
CLI, WEB, SNMPv1/v2/v3, yönetim için Telnet sunucusu, EEE, LLDP, DHCP sunucu/ istemci ((IPv4/IPv6), Bulut/MQTT desteği |
| Alarm Yönetimi |
Bir yönlü röle alarmı çıkışını destekle, RMON, TRAP |
| Güvenlik |
Yayın Fırtına Koruması, HTTPS/SSLv3, AAA & RADIUS, SSH2.0
Destek DHCP Snooping, Seçenek 82,802.1X güvenlik erişimi,
Kullanıcı hiyerarşi yönetimini destekle, ACL erişim kontrol listesini,
Destek DDOS,port tabanlı MAC filtreleme / bağlama, MAC kara delikleri, IP kaynak koruması, Port izolasyonu, ARP mesaj hız sınırı
|
| İleri Katman 2+ Özellikleri |
IPv4/IPv6 Yönetimi
Statik Yolu
|
| Düzenleyici onaylar |
| ISO9001, CE, RoHS, FCC |
| EN55022:2010+AC: 2011, Sınıf A |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
| EN 61000-3-3: 2013 |
| EN55024:2010 |
| IEC 61000-4-2: 2008 (ESD) |
| IEC 61000-4-3: 2010 (RS) |
| IEC 61000-4-4: 2012 (EFT) |
| IEC 61000-4-5: 2014 (Sürtü) |
| IEC 61000-4-6: 2013 (CS) |
| IEC 61000-4-8: 2009 (PFMF) |
Sipariş Verme Bilgisi
| Model |
Açıklama |
| ETH-DIMC2424M |
Endüstriyel L2+ 24-Port 10/100/1000T + 4-Port 1000X SFP Yönetilen Ethernet Değiştiricisi |
| SFP Seçenekleri |
SFP seçeneği. Lütfen SFP Seçenekleri sayfamızda SFP seçeneğinizi seçin. |
| SFP modülü ayrı satın alınmalıdır. |
| Montaj Seçenekleri |
- Varsayılan DIN-Rail Bracket yüklenmiştir |
| Güç Seçenekleri |
DIN-Rail güç kaynağı. Terminal bloğu için açık tel. |
| Güç kaynağı ayrı satın alınmalıdır. |
