Endüstriyel L2+ 8-Port 10/100/1000T + 4-Port 1G SFP + 2-Port 10G SFP+ Yönetilen Ethernet Değiştirici
Genel bakış
ETH-IMC2408M Serisi, endüstriyel olarak yönetilen çok gigabit Ethernet anahtarıdır.
8× Gigabit bakır portları, 4× 1G
SFP yuvaları ve 2 × 10G SFP + portları, bu sertleştirilmiş anahtar
bant genişliği yoğun uygulamalar.
Ana özellikleri ve faydaları:
✔ Hibrit Port Yapılandırması:
- Otomatik MDI/MDI-X ile 8× 10/100/1000Base-T(X) RJ45 portları
- 4× 1000Base-X SFP yuvaları (1G)
- 2× 10G SFP+ bağlantıları yüksek hızlı bağlantılar için
✔ Geleceğe Güvenilir Fiber Destek:
- Hem 1G hem de 10G optiklerle uyumludur.
- Tek mod/çok mod (1/2 çekirdek) SFP/SFP+ modüllerini destekler
- 80km'ye kadar uzun mesafeli bağlantı sağlar (uygun optiklerle)
✔ Endüstriyel Güvenilirlik:
- -40°C'den +75°C'ye kadar çalışma sıcaklık aralığı
- DIN ray veya duvar montaj seçenekleri
- Aşınma koruması ve titreşim direnci
✔ Gelişmiş Yönetim:
- VLAN, QoS ve IGMP taraması.
- Liman aynalanması ve trafik önceliği
- Web/CLI/SNMP yönetim arayüzleri
İdeal Uygulamalar:
• 4K IP kameraları ile yüksek bant genişliği gözetim sistemleri
• 10G yukarı bağlantıları gerektiren endüstriyel omurga ağları
• 5G/Wi-Fi 6 dağıtımları için kablosuz toplama noktaları
• Akıllı ulaşım sistemleri (ITS, demiryolu iletişimleri)
ETH-IMC2408M Serisi, 1G erişim portları ve 10G fiber uplinks'in benzersiz kombinasyonu ile
Kısayol cihazları ile çekirdek ağlar arasındaki boşluğu kapatır.
büyüyen ağ için ölçeklenebilir bant genişliği sağlayarak zor koşullarda güvenilir çalışma
talepler.
Özellikleri
RS232'ye erişmeye gerek kalmadan, kolay yönetim için USB-C bağlantısı desteği
Serial port yok.
9K Bytes Jumbo Frame
IEEE 802.3az Enerji verimli Ethernet (EEE)
IP40 Alüminyum Kutusu
DIN-Rail kurulumunu destekler
-40°C'den 80°C'ye (-40°F'den 176°F'ye) çalışma sıcaklığı
8x10/100/1000Base-T + 4x1000Base-X SFP + 2x 10GBase-SR/LR SFP desteği
10/100/1000Mbps RJ45 Limanı tam/yarım-dupleks, Otomatik müzakere, Otomatik MDI/MDIX destekliyor

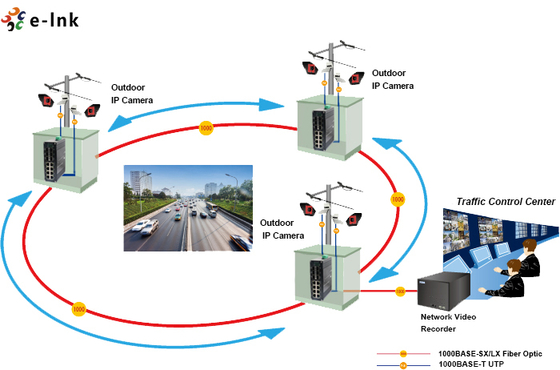

Uygulama
Teknik Endeksler
| Ethernet |
| Standartlar: |
IEEE802.3 10BASE-T |
| IEEE802.3u 100BASE-TX/FX |
| IEEE802.3ab 1000BASE-T |
| IEEE802.3z 1000BASE-X |
| IEEE802.3ae 10GBase-R |
| IEEE802.3p QoS |
| IEEE802.1d Çaplama Ağacı |
| Gönderme ve filtreleme hızı: |
14,880pps (10Mbps) |
| 148,800pps (100Mbps) |
| 1,488,000pps (1000Mbps) |
| 1,488,000,000pps (10000Mbps) |
| Paket tamponu belleği: |
12M bit |
| İşleme türü: |
Depolama ve aktarma |
| Arkaplan bant genişliği |
110Gbps |
| Maksimum Paket Uzunluğu: |
9K Bytes Jumbo Çerçeve |
| Adres tablo boyutu: |
8K MAC Adresleri |
| Arayüz |
| Bağlantı: |
8 x RJ45 |
| RS485: |
1 x RS485 (Farklı) |
| Optik port: |
4 x 1000Base-X SFP
2 x 10G Base-SR/LR SFP+
|
| USB-C: |
1 x USB-C (Yönetim için) |
| RS485 Seriel Arayüzü (Farklı) |
| Fiziksel arayüz |
Endüstriyel standart 3 pinli vida terminal |
| Veri türü |
1Ch RS485 İki Yönlü |
| RS-485 sinyalleri |
Data+, Data-, GND |
| Seri liman hattı mesafesi (bakır) |
1000 metre. |
| Baud oranı |
0 ~ 800kbps |
| Çevrental |
| Çalışma sıcaklığı: |
-40°C'den 80°C'ye (-40°F'den 176°F'ye) |
| Depolama sıcaklığı: |
-40°C'den 85°C'ye (-40°F'den 185°F'ye) |
| Nitelikli Nem: |
5% ila 95% yoğunlaşmayan |
| MTBF |
> 200.000 saat |
| Elektrik ve Mekanik |
| Girdi Gücü: |
12 ~ 48VDC, Fazla Güç (6-pin terminal bloğu) |
| Güç tüketimi: |
8W Max. ((PoE kullanımda <240W) |
| Koruma: |
| Güç Girdi Aşırı yük: |
Otomatik Yeniden ayarlanabilir |
| Ters kutupluk: |
Mevcut |
| DIP Değiştirici |
| 4 basamaklı DIP anahtar fonksiyonu |
DIP |
Görev |
Ayarlar |
| SW 1 |
VLAN |
Açık. |
OFF - Engelli |
| SW 2 |
Çember Yönetimi |
Açık. |
OFF - Engelli |
| SW 3 |
Sınırlı |
ON - Ayrıcalıklı |
OFF - Ayrıcalıklı |
| SW 4 |
Sınırlı |
ON - Ayrıcalıklı |
OFF - Ayrıcalıklı |
| LED göstergeler: |
| PWR: |
Güç Durumu |
| Ethernet (Port başına): |
Bağlantı/Etkinlik |
| Fiber: |
Gigabit SFP bağlantı noktası: F9~F12 |
| 10G SFP+ Port: F13, F14 |
| Boyutlar (WxDxH): |
149 x 114 x 50 mm |
| Ağırlık: |
0.55Kg |
| Kürsü: |
Alüminyum kasa |
| Montaj seçenekleri: |
DIN-Rail montajı |
| Yazılım Özellikleri |
| İstihbarat Protokolleri |
STP/RSTP/MSTP/ERPSv2 desteği, Bağlantı toplama |
| Çoklu Yayın Destek |
IGMP Snooping V1/V2/V3 desteği, GMRP, GVMP desteği,802.1Q |
| VLAN |
IEEE 802.1Q 4K VLAN, QINQ, Çift VLAN desteği, |
| Zaman Yönetimi |
SNTP |
| QOS |
Akış tabanlı yönlendirme
Akışlara dayalı oran sınırlaması
Akış tabanlı paket filtreleme
8*Her portun çıkış kuyruğu 802.1p/DSCP öncelik haritası
Diff-Serv QoS, öncelik işareti/not
Kuyruk Zamanlama Algoritması (SP, WRR, SP+WRR)
|
| ACL |
Liman tabanlı ACL veren
Port ve VLAN tabanlı ACL
L2'den L4'e paket filtreleme, ilk 80 bayt mesajı eşleştirir.
MAC, Hedef MAC adresi, IP Kaynağı, Hedef IP, IP Protokol Türü, TCP/UDP Limanı, TCP/UDP Liman Arası ve VLAN'a dayalı ACL sağlayın.
|
| Tanısal Bakım |
Port aynalanmasını destekle, Syslog, Ping |
| Yönetim Fonksiyonu |
CLI, WEB, SNMPv1/v2/v3, yönetim için Telnet sunucusu, EEE, LLDP, DHCP sunucu/ istemci ((IPv4/IPv6), Bulut/MQTT desteği |
| Alarm Yönetimi |
Bir yönlü röle alarmı çıkışını destekle, RMON, TRAP |
| Güvenlik |
Yayın Fırtına Koruması, HTTPS/SSLv3, AAA & RADIUS, SSH2.0
Destek DHCP Snooping, Seçenek 82,802.1X güvenlik erişimi,
Kullanıcı hiyerarşi yönetimini destekle, ACL erişim kontrol listesini,
Destek DDOS,port tabanlı MAC filtreleme / bağlama, MAC kara delikleri, IP kaynak koruması, Port izolasyonu, ARP mesaj hız sınırı
|
| İleri Katman 2+ Özellikleri |
IPv4/IPv6 Yönetimi
Statik Yolu
|
| Düzenleyici onaylar |
| ISO9001, CE, RoHS, FCC |
| EN55022:2010+AC: 2011, Sınıf A |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
| EN 61000-3-3: 2013 |
| EN55024:2010 |
| IEC 61000-4-2: 2008 (ESD) |
| IEC 61000-4-3: 2010 (RS) |
| IEC 61000-4-4: 2012 (EFT) |
| IEC 61000-4-5: 2014 (Sürtü) |
| IEC 61000-4-6: 2013 (CS) |
| IEC 61000-4-8: 2009 (PFMF) |
Sipariş Verme Bilgisi
| Model |
Açıklama |
| ETH-IMC2408M |
Endüstriyel L2+ 8-Port 10/100/1000T + 4-Port 1G SFP + 2-Port 10G SFP+ Yönetilen Ethernet Değiştirici |
| SFP Seçenekleri |
SFP seçeneği. Lütfen SFP Seçenekleri sayfamızda SFP seçeneğinizi seçin. |
| SFP modülü ayrı satın alınmalıdır. |
| Montaj Seçenekleri |
- Varsayılan DIN-Rail Bracket yüklenmiştir |
| Güç Seçenekleri |
DIN-Rail güç kaynağı. Terminal bloğu için açık tel. |
| Güç kaynağı ayrı satın alınmalıdır. |
