Genel Bakış

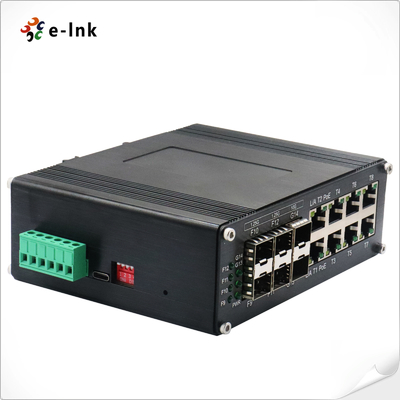

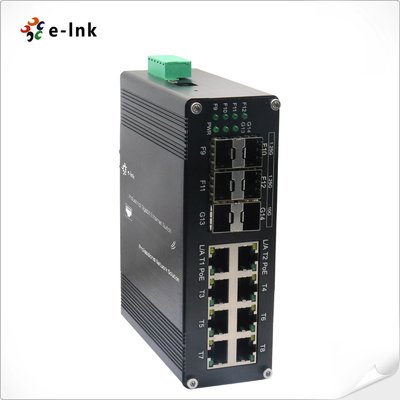

ETH-IMC2408MP Serisi, yüksek güçlü PoE dağıtımını gelişmiş fiber bağlantısıyla birleştiren endüstriyel sınıf bir L2+ yönetilebilir çok gigabit PoE+ anahtarıdır.
8× Gigabit PoE+ portu (802.3at, 30W/port), 4× 1G SFP yuvası ve 2× 10G SFP+ uplink'leri ile donatılmış bu dayanıklı anahtar,
zorlu ortamlarda bant genişliği yoğun, Ethernet üzerinden güç uygulamaları için tasarlanmıştır.
Temel Özellikler ve Faydaları:
✔ Yüksek Güçlü PoE+ Tasarımı:
- 8× 10/100/1000Base-T(X) portu, port başına 30W'a kadar güç sağlar
- Birden fazla yüksek talep gören cihazı beslemek için 240W toplam PoE bütçesi
✔ Çok Gigabit Fiber Bağlantısı:
- 4× 1000Base-X SFP yuvası (1G) + 2× 10G SFP+ portu
- Tek modlu/çok modlu (1/2 çekirdek) modülleri destekler
- Kısa mesafeden 80km+'ya kadar esnek fiber topolojileri sağlar
✔ Endüstriyel Güvenilirlik:
- -40°C ila +75°C çalışma sıcaklık aralığı
- DIN-ray veya duvara montaj seçenekleri
- EMI/dalgalanma koruması (EN61000-6-2/4 uyumlu)
✔ Gelişmiş L2+ Yönetimi:
- VLAN, QoS ve PoE güç yönetimi
- Optimize edilmiş çoklu yayın trafiği için IGMP gözetleme
- Arıza emniyetli çalışma için çift bellenim görüntüleri
İdeal Uygulamalar:
• Yüksek çözünürlüklü gözetim sistemleri (10G backhaul'lu PTZ kameralar)
• Dış mekan kablosuz ağları (fiber toplama özellikli PoE destekli WAP'ler)
• Karma PoE ve fiber gereksinimleri olan endüstriyel otomasyon
• Ulaşım altyapısı (tünel/köprü izleme sistemleri)
Yüksek güçlü PoE, 1G erişim portları ve 10G fiber uplink'lerinin benzersiz kombinasyonu ile
ETH-IMC2408MP Serisi, modern endüstriyel ağlar için eşsiz çok yönlülük sunar. Anahtarın
sağlam tasarımı, büyüyen IoT dağıtımları için ölçeklenebilir bant genişliği sağlarken, aşırı koşullarda 7/24 çalışmayı garanti eder.
Özellikler
► DIP Anahtarı, tek tuşla VLAN, tek tuşla Ring Yönetimi, PoE Sıfırlama ve 250m PoE'yi destekler
Ağ
► RS232'ye erişmeye gerek kalmadan, kolay yönetim için USB-C portu bağlamayı destekler
► 9K Bayt Jumbo Çerçeve
► IEEE 802.3az Enerji Verimli Ethernet (EEE)
► IP40 Alüminyum Kasa
► DIN-Ray montajını destekler
► 8x10/100/1000Base-T 802.3at PoE + 4x1000Base-X SFP + 2x 10GBase-SR/LR SFP+'yi destekler
► 10/100/1000Mbps RJ45 Portu, Tam/Yarım çift yönlü, Otomatik müzakere, Otomatik MDI/MDIX'i destekler
► IEEE802.3af/at uyumlu

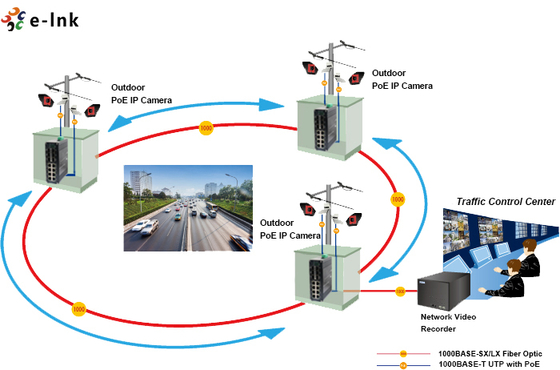

Uygulama
Teknik İndeksler
Ethernet
Standartlar:
IEEE802.3 10BASE-T
| IEEE802.3u 100BASE-TX/FX |
| IEEE802.3ab 1000BASE-T |
IEEE802.3z 1000BASE-X |
| IEEE802.3ae 10GBase-R |
| IEEE802.3p QoS |
| IEEE802.1d Spanning Tree |
| İleri ve Filtreleme Oranı: |
| 14,880pps (10Mbps) |
| 148,800pps (100Mbps) |
| 1,488,000pps (1000Mbps) |
1,488,000,000pps (10000Mbps) |
| Paket Arabellek Belleği: |
| 12M bit |
| İşleme Türü: |
| Depola ve İlet |
Arka Panel Bant Genişliği |
| 110Gbps |
Maksimum Paket Uzunluğu: |
| 9K Bayt Jumbo Çerçeve |
Adres Tablosu Boyutu: |
| 8K MAC Adresleri |
Arayüz |
| Konektör: |
8 x RJ45 |
| RS485: |
| 1 x RS485 (İsteğe Bağlı) |
Optik Port: |
| 4 x 1000Base-X SFP |
2 x 10G Base-SR/LR SFP+ |
| USB-C: |
1 x USB-C (Yönetim için)
RS485 Seri Arayüz (İsteğe Bağlı)
|
| Fiziksel arayüz |
Endüstriyel standart 3-pin vida terminali |
| Veri türü |
| 1Ch RS485 Çift Yönlü |
RS-485 sinyalleri |
| Veri+, Veri-, GND |
Seri port hattı mesafesi (bakır) |
| 1000 metre |
Baud hızı |
| 0 ~ 800kbps |
PoE (Ethernet Üzerinden Güç) |
| Standart: |
IEEE 802.3at Ethernet Üzerinden Güç Artı |
| IEEE 802.3af Ethernet Üzerinden Güç |
| Port: |
RJ45 |
| Güç Pini Ataması |
| 4/5(+), 7/8(-) |
PoE Bütçesi: |
| 240 watt'a kadar PoE bütçesi |
Çevresel |
| Çalışma Sıcaklığı: |
-40°C ila 80°C (-40°F ila 176°F) |
| Saklama Sıcaklığı:-40°C ila 85°C (-40°F ila 185°F) |
| Bağıl Nem: |
%5 ila %95 yoğuşmasız |
| MTBF |
> 200.000 saat |
| Elektriksel ve Mekanik |
Giriş Gücü: |
| 48~57VDC, Yedekli Güç (6-pin Terminal Bloğu) |
Güç Tüketimi: |
| 8W Maks.(Kullanımda PoE |
| <240W) |
Koruma: |
| Güç Girişi Aşırı Yük: |
Otomatik SıfırlanabilirTers Polarite: |
| Mevcut |
| Dİ |
P Anahtarı |
| 4 haneli DIP anahtar fonksiyonu |
DİP |
| FonksiyonAyarlar |
| SW 1 |
VLAN |
AÇIK - Etkin |
KAPALI - Devre Dışı |
| SW 2 |
QOS |
Güç Durumu |
Ethernet (Port Başına): |
| SW 3 (yükseltilecek) |
250m PoE Ağı |
Güç Durumu |
Ethernet (Port Başına): |
| SW 4 (yükseltilecek) |
PoE Sıfırlama |
Güç Durumu |
Ethernet (Port Başına): |
| LED Göstergeleri: |
PWR: |
Güç Durumu |
Ethernet (Port Başına): |
| Bağlantı/Etkinlik |
| PoE (İsteğe Bağlı) |
PoE Durumu |

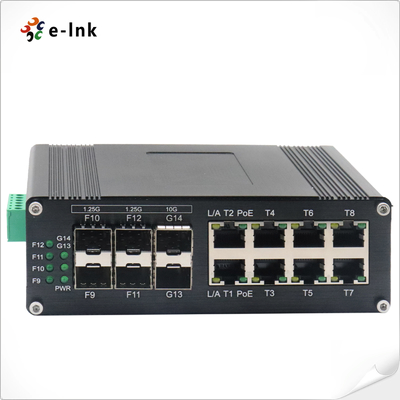

| Fiber: |
Gigabit SFP Portu: F9~F12 |
| 10G SFP+ Portu: F13, F14 |
Boyutlar (GxDxY): |
| 149 x 114 x 50 mm |
Ağırlık: |
| 0.55Kg |
| Kasa: |
Alüminyum Kasa |
| Montaj Seçenekleri: |
DIN-Ray montajı |
| Yazılım Özellikleri |
Yedeklilik Protokolleri |
| STP/RSTP/MSTP/ERPSv2, Link Toplama Desteği |
Çoklu Yayın Desteği |
| IGMP Gözetleme V1/V2/V3 desteği, GMRP, GVMP, 802.1Q desteği |
| VLAN |
IEEE 802.1Q 4K VLAN desteği, QINQ, Çift VLAN desteği, |
| Zaman Yönetimi |
SNTP |
| QOS |
Akış tabanlı yönlendirme |
| Akış tabanlı hız sınırlaması |
Akış tabanlı paket filtreleme |
|
Her portun 8*Çıkış kuyruğu 802.1p/DSCP öncelik eşlemesi |
Diff-Serv QoS, Öncelik İşareti/Açıklama
Kuyruk Zamanlama Algoritması (SP, WRR, SP+WRR)
ACL
Port tabanlı ACL yayınlama
Port ve VLAN tabanlı ACL
L2'den L4'e paket filtreleme, ilk 80 bayt mesajı eşleştirme.
|
|
MAC, Hedef MAC adresi, IP Kaynağı, Hedef IP, IP Protokol Türü, TCP/UDP Portu, TCP/UDP Port Aralığı ve VLAN vb. tabanlı ACL sağlayın |
PoE Yönetimi
PoE güç kaynağının toplam güç limiti
PoE çıkış gücü tahsisi
PoE çıkış öncelik yapılandırması
|
|
PoE çalışma durumu |
PoE işleminin zamanlaması
Teşhis Bakımı
Port yansıtma, Syslog, Ping desteği
Yönetim Fonksiyonu
Yönetim için CLI, WEB, SNMPv1/v2/v3, Telnet sunucusu, EEE, LLDP, DHCP Sunucusu/İstemcisi (IPv4/IPv6), Bulut/MQTT desteği
|
| Alarm Yönetimi |
1 yönlü röle alarm çıkışı, RMON, TRAP desteği |
| Güvenlik |
Yayın Fırtınası Koruması, HTTPS/SSLv3, AAA & RADIUS, SSH2.0 |
| DHCP Gözetleme, Seçenek 82,802.1X güvenlik erişimi desteği, |
Kullanıcı hiyerarşik yönetimi, ACL erişim kontrol listesi desteği, |
|
DDOS, port tabanlı MAC filtreleme / bağlama, MAC kara delikleri, IP kaynak koruması, Port izolasyonu, ARP mesaj hızı limiti desteği |
Gelişmiş Katman 2+ Özellikleri
IPv4/IPv6 Yönetimi
Statik Rota
Yasal Onaylar
|
| ISO9001, CE, RoHS, FCC |
EN55022:2010+AC: 2011, Sınıf A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
| EN 61000-3-3: 2013 |
| EN55024:2010 |
| IEC 61000-4-2: 2008 (ESD) |
| IEC 61000-4-3: 2010 (RS) |
| IEC 61000-4-4: 2012 (EFT) |
| IEC 61000-4-5: 2014 (Dalgalanma) |
| IEC 61000-4-6: 2013 (CS) |
| IEC 61000-4-8: 2009 (PFMF) |
| Sipariş Bilgileri |
| Model |
| Açıklama |
| ETH-IMC2408MP |
Endüstriyel L2+ 8-Port 10/100/1000T 802.3at PoE + 4-Port 1G SFP + 2-Port 10G SFP+ Yönetilebilir Ethernet Anahtarı
| SFP Seçenekleri |
► SFP seçeneği. Lütfen SFP'nizi SFP Seçenekleri Sayfamızdan seçin |
| ► SFP modülü ayrıca satın alınmalıdır. |
Montaj Seçenekleri |
| ► Varsayılan DIN-Ray Braketi takılı |
Güç Seçenekleri |
| ► DIN-Ray Güç Kaynağı. Terminal Bloğu için Açık Kablo. |
| ► Güç Kaynağı ayrıca satın alınmalıdır. |
|
|
|
|
