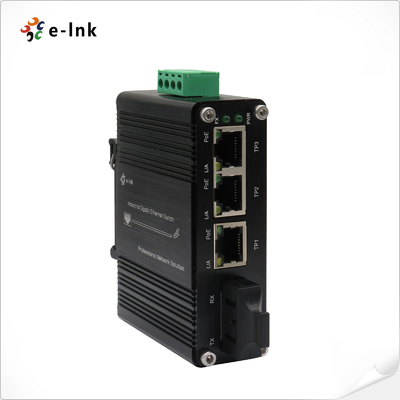

Mini Endüstriyel 3-Port 10/100/1000T 802.3at PoE + 1-Port 1000X SC Ethernet Switch, 12~48VDC Giriş ve Voltaj Yükseltici ile
Genel Bakış
LNK-IMC103GP Serisi, zorlu ortam uygulamaları için tasarlanmış, kompakt ancak dayanıklı, yönetilmeyen bir endüstriyel PoE+ switch'idir.
3× 10/100/1000Base-T PoE+ portu (802.3at, 30W/port) ve 1× 1000Base-X SC fiber portunu bir araya getiren bu yerden tasarruf sağlayan switch,
aşırı koşullarda güvenilir güç ve bağlantı sağlar.
Temel Özellikler ve Faydaları:
✔ Endüstriyel Sınıf PoE+ Çözümü:
- IP kameraları/WAP'leri beslemek için 3× Gigabit PoE portu (her biri 30W'a kadar)
- Dahili voltaj yükseltici, geniş 12-48VDC giriş aralığını destekler
- Güneş/rüzgar enerjili kurulumlar için ideal
✔ Sertleştirilmiş Tasarım:
- -40°C ila +75°C çalışma sıcaklığı
- Titreşim/darbeye dayanıklı yapı
- Güvenilirlik için %100 yanma testi
✔ Basitleştirilmiş Bağlantı:
- Gürültüye karşı bağışıklığı olan uzun mesafeli bağlantılar için SC fiber portu
- Otomatik müzakere ile tak ve çalıştır işlemi

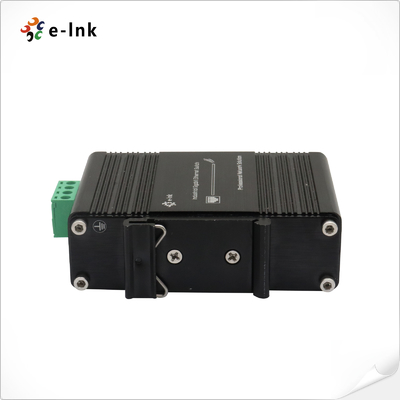

- DIN-rayı veya duvara montaj seçenekleri
✔ Sertifikalı Güvenilirlik:
- CE/FCC uyumlu
- Aşırı gerilim koruması (EN61000-6-2/4)
- EMI koruması için metal muhafaza
İdeal Uygulamalar:
• Dış mekan güneş enerjili gözetim sistemleri
• Ulaşım altyapısı (yol kenarı/tünel izleme)
• Uzaktan endüstriyel IoT uygulamaları
• Zorlu ortam kablosuz ağları
PoE+, fiber bağlantı ve geniş voltaj girişi kombinasyonu ile LNK-IMC103GP Serisi,
endüstriyel uç ağları için uygun maliyetli, bakım gerektirmeyen bir çözüm sunar. Switch'in
kompakt form faktörü ve sertleştirilmiş tasarımı, güvenilirliğin kritik olduğu, alandan tasarruf sağlayan kurulumlar için mükemmeldir.
Özellikler
► Güç yükseltici fonksiyonlu 12~48VDC geniş aralıklı güç girişi
► 90W'a kadar PoE bütçesi (48VDC), 90W PoE bütçesi (24VDC), 60W PoE bütçesi (12VDC)
► Tam/Yarım dubleks, Otomatik müzakereyi destekler
► IEEE 802.3az Enerji Verimli Ethernet (EEE)
► IP40 Alüminyum Kasa
► DIN-Rayı ve Duvara montaj kurulumunu destekler
► Çevresel olarak sertleştirilmiş -40°C ila 75°C(-40°F ila 167°F) çalışma sıcaklığı
► IEEE 802.3at PoE+ Enjektörlü 3 adet 10/100/1000BASET RJ45 otomatik MDI/MDI-X portu (Port-1'den Port-3'e)
► 1 adet 1000Base-X SC Portu

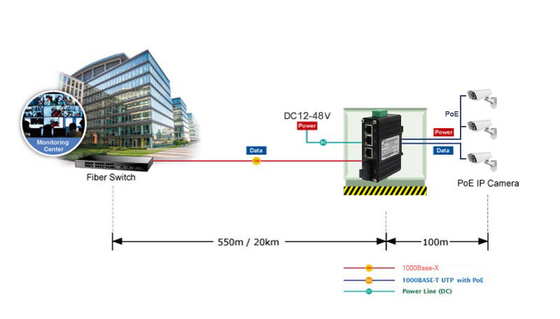

Uygulama
Teknik İndeksler
Ethernet
Standartlar:
| IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX/FX |
IEEE802.3ab 1000Base-T |
| IEEE802.3z 1000Base-X |
| IEEE 802.3x Tam Dubleks Akış Kontrolü |
| IEEE 802.3az Enerji Verimli Ethernet (EEE) |
| İşleme Türü: |
| Sakla ve İlet |
| İleri Filtre Oranı: |
14,880pps (10Mbps) |
| 148,800pps (100Mbps) |
1,488,000pps (1000Mbps) |
| Paket Arabellek Belleği: |
| 4 Mbit |
| Switch Yapısı: |
12Gbps |
| Maksimum Paket Uzunluğu: |
9K Bayt |
| Adres Tablosu Boyutu |
2K MAC Adresi |
| Arayüz |
Konektör: |
| 802.3at PoE+ enjektör fonksiyonlu 3 x RJ45 (1'den 3'e kadar Portlar) |
| Optik Port: |
1 x SC 1000Base-X |
| PoE (Ethernet Üzerinden Güç) |
Standart: |
| IEEE 802.3at Ethernet Üzerinden Güç Artı |
| IEEE 802.3af Ethernet Üzerinden Güç |
Port: |
| RJ45 |
| Güç Pini Ataması |
4/5(+), 7/8(-) |
| PoE Bütçesi: |
90 watt'a kadar PoE bütçesi (48VDC), 90 watt PoE bütçesi (24VDC), 60 watt PoE bütçesi (12VDC) |
| Elektriksel ve Mekanik |
Giriş Gücü: |
| 12~48VDC, 2-pin terminal bloğu |
| Güç Tüketimi: |
<95W (PoE Olmayan <6W) |

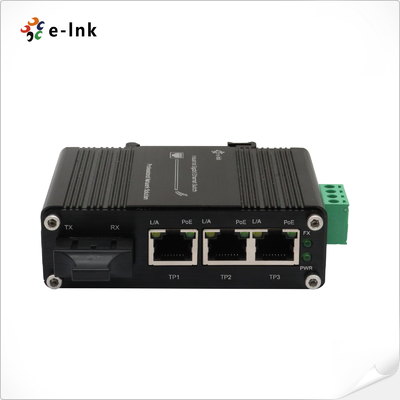

| LED Göstergeleri: |
PWR: |
| Güç Durumu |
| L/A: |
Ethernet BAĞLANTI Durumu |
| FX: |
Fiber BAĞLANTI Durumu |
| PoE: |
PoE Durumu |
| Boyutlar (GxDxY): |
95 x 70 x 30 mm |
| Ağırlık: |
0.3Kg |
| Kasa: |
Alüminyum Kasa |
| Montaj Seçenekleri: |
DIN-Rayı / Duvara montaj |
| Çevresel |
Çalışma Sıcaklığı: |
| -40°C ila 75°C (-40°F ila 167°F) |
| Depolama Sıcaklığı: |
-40°C ila 85°C (-40°F ila 185°F) |
| Bağıl Nem: |
%5 ila %95 yoğuşmasız |
| MTBF |
> 200.000 saat |
| Yasal Onaylar |
ISO9001, CE, FCC, RoHS |
| EMI: |
| EN55022:2010+AC: 2011, Sınıf A |
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
EMS:
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Aşırı Gerilim)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
Sipariş Bilgileri
Model
|
Açıklama
| LNK-IMC103GP |
Mini Endüstriyel 3-Port 10/100/1000T 802.3at PoE + 1-Port 1000X SC Gigabit Ethernet Switch, 12~48VDC Giriş ve Voltaj Yükseltici ile, SC Fiber Portu, Çoklu Mod, Çift Fiber, 850nm, 550m |
| LNK-IMC103GP-20 |
Mini Endüstriyel 3-Port 10/100/1000T 802.3at PoE + 1-Port 1000X SC Gigabit Ethernet Switch, 12~48VDC Giriş ve Voltaj Yükseltici ile, SC Fiber Portu, Tek Mod, Çift Fiber, 1310nm, 20km |
| LNK-IMC103GPS-20A |
Mini Endüstriyel 3-Port 10/100/1000T 802.3at PoE + 1-Port 1000X SC Gigabit Ethernet Switch, 12~48VDC Giriş ve Voltaj Yükseltici ile, SC Fiber Portu, Tek Mod, Tek Fiber, 1310nm TX/1550nm RX, 20km |
| LNK-IMC103GPS-20B |
Mini Endüstriyel 3-Port 10/100/1000T 802.3at PoE + 1-Port 1000X SC Gigabit Ethernet Switch, 12~48VDC Giriş ve Voltaj Yükseltici ile, SC Fiber Portu, Tek Mod, Tek Fiber, 1550nm TX/1310nm RX, 20km |
| Montaj Seçenekleri |
► Varsayılan DIN-Rayı Braketi takılıdır; Duvara Montaj Braketi dahildir. |
| Güç Seçenekleri |
► 12~48VDC Güç Kaynağı. Terminal Bloğu için Açık Kablo |
| ► Güç Kaynağı ayrı olarak satın alınmalıdır. |
|
|
