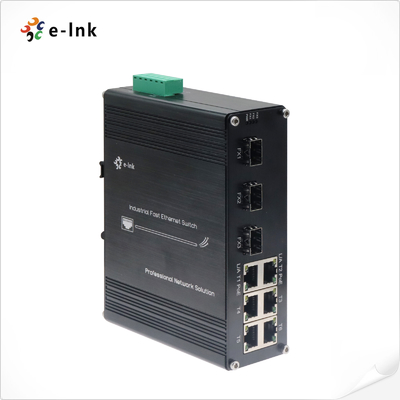

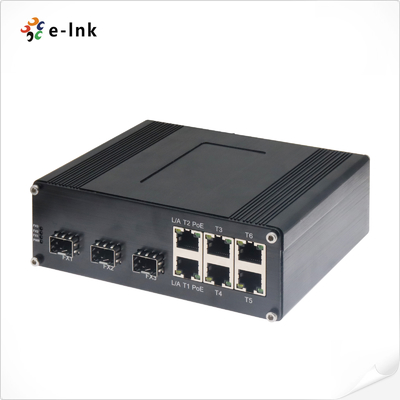

Endüstriyel6-Port 10/100T 802.3af/PoE'de +3-Port 100BASE-FX Ethernet Anahtarı
Genel Bakış
LNK-IMC306P Serisi, güç ve veri bağlantısı sağlayan, güçlendirilmiş bir endüstriyel PoE+ anahtarıdır
zorlu ortamlar için. 6×10/100Base-TX PoE+ bağlantı noktaları (IEEE 802.3at) ve 3×100Base-FX özelliğine sahiptir
Fiber bağlantı noktalarına sahip bu sağlam anahtar, zorlu endüstriyel ortamlardaki cihazlara güç sağlamak ve bağlanmak için tasarlanmıştır.
Temel Özellikler:
✔ IP kameralar, kablosuz AP'ler ve diğer PD'ler için 6×PoE+ bağlantı noktası (bağlantı noktası başına 30 W'a kadar)
✔ Uzun mesafeli bağlantılar için tek/çok modlu fiberi (1/2 çekirdek) destekleyen 3×fiber bağlantı noktaları (2km çoklu mod /
20km+ tek modlu)
✔ Endüstriyel açıdan sertleştirilmiş tasarım: -40°C ila +75°C çalışma, yüksek EMI bağışıklığı ve titreşim direnci
✔ Tam/yarı çift yönlü ve otomatik MDI/MDI-X desteğiyle otomatik anlaşmalı bakır bağlantı noktaları
Şunun için mükemmel:
• Endüstriyel IoT ve otomasyon ağları
• IP kameralarla dış mekan gözetimi
• Dağıtılmış kablosuz sistemler
• Hem güç hem de fiber bağlantısı gerektiren uzak saha dağıtımları
PoE+ özelliği ve fiber uplink'leri sayesinde LNK-IMC306P Serisi ayrı güç ihtiyacını ortadan kaldırır
Gürültüye dayanıklı fiber ana taşıyıcı sağlarken, elektriksel olarak gürültülü veya ağları genişletmek için idealdir.
geniş alan kurulumları. Sağlamlaştırılmış gövde zorlu koşullarda güvenilirlik sağlar ve bu da onu uygun maliyetli hale getirir
Güç ve veri iletimi için hepsi bir arada çözüm.
Özellikler
► PoE+'da IEEE 802.3af/destekler (port başına 30W)
► SFP, SC, FC, ST Opsiyonel
► 802.3x Akış kontrolünü destekler
► IEEE 802.3az Enerji Verimli Ethernet (EEE)
► Yedek Güç Girişleri

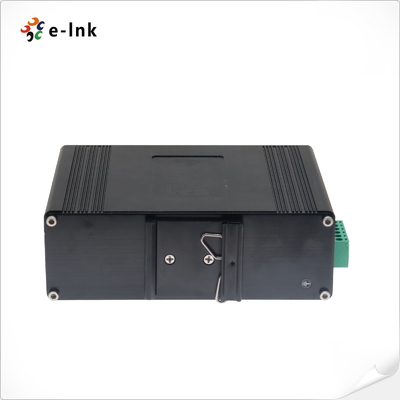

► DIN-Ray montaj kurulumunu destekler
► -40°C ila 80°C (-40°F ila 176°F) çalışma sıcaklığı
► 6 10/100Base-TX + 3 100Base-FX
► 10/100Mbps RJ45 Bağlantı Noktası Tam/Yarım çift yönlü, Otomatik anlaşma, Otomatik MDI/MDIX'i destekler

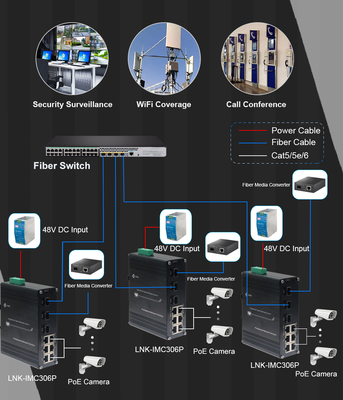

Başvuru
Teknik İndeksler
| ethernet |
| Standartlar: |
IEEE802.3 10BASE-T |
| IEEE802.3u 100BASE-TX/FX |
| IEEE802.3x Akış Kontrolü |
| IEEE 802.3az Enerji Verimli Ethernet (EEE) |
| IEEE802.3af Ethernet Üzerinden Güç |
| IEEE802.3at Ethernet Üzerinden Güç |
| İletme ve Filtreleme Oranı: |
14.880 pps (10 Mb/sn) |
| 148.800 pps (100 Mb/sn) |
| Paket Ara Bellek Belleği: |
512K bit |
| İşleme Türü: |
Sakla ve İlet |
| Adres Tablosu Boyutu: |
1024 MAC Adresi |
| Arayüz |
| Bağlayıcı: |
6 adet RJ45 |
| Optik Bağlantı Noktası: |
3 x 100Base-FX (SFP, SC, FC, ST İsteğe Bağlı) |
| Çevresel |
| Çalışma Sıcaklığı: |
-40°C ila 80°C (-40°F ila 176°F) |
| Depolama Sıcaklığı: |
-40°C ila 85°C (-40°F ila 185°F) |
| Bağıl Nem: |
%5 ila %95 yoğunlaşmayan |
| MTBF |
> 200.000 saat |
| Elektrik ve Mekanik |
| Giriş Gücü: |
48~57VDC, Yedek Güç (6 pinli Terminal Bloğu) |
| Güç Tüketimi: |
180W Maks. (PoE kullanımda) |
| 5W Maks. (PoE kullanımda değil) |
| Standart: |
IEEE802.3af/at |
| Yetki Belgesi: |
| Liman: |
RJ45 Bağlantı Noktası 1 ~ Bağlantı Noktası 6 |
| Maks. Bağlantı Noktası Başına Güç: |
Bağlantı noktası başına maksimum 30W (Alternatif B Modu) |
| Koruma: |
| Güç Girişi Aşırı Yükü: |
Otomatik Sıfırlanabilir |
| Ters Polarite: |
Sunmak |
| LED Göstergeler: |
| Güç: |
Güç Durumu |
| Yetki Belgesi: |
Bağlantı Noktası Durumu Başına |
| Ethernet (Bağlantı Noktası Başına): |
Bağlantı/Etkinlik |
| Lif: |
FX1, FX2, FX3 |
| Boyutlar (GxDxY): |
150x115x50mm |
| Ağırlık: |
0.6Kg |
| Gövde: |
Alüminyum Kasa |
| Montaj Seçenekleri: |
DIN-Rayı |
| Düzenleyici Onaylar |
| ISO9001 |
| EN55022:2010+AC: 2011, Sınıf A |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
| EN 61000-3-3: 2013 |
| EN55024:2010 |
| IEC 61000-4-2: 2008 (ESD) |
| IEC 61000-4-3: 2010 (RS) |
| IEC 61000-4-4: 2012 (EFT) |
| IEC 61000-4-5: 2014 (Dalgalanma) |
| IEC 61000-4-6: 2013 (CS) |
| IEC 61000-4-8: 2009 (PFMF) |
Sipariş Bilgileri
| Modeli |
Tanım |
| LNK-IMC306P |
Endüstriyel Ethernet Anahtarı: 6 Bağlantı Noktalı 10/100Base-TX (6 bağlantı noktalı PoE+) + 3 bağlantı noktalı 100BASE-FX Fiber, Çok Modlu, Çift Fiber, SC, 2KM |
| LNK-IMC306P-20 |
Endüstriyel Ethernet Anahtarı: 6 Bağlantı Noktalı 10/100Base-TX (6 bağlantı noktalı PoE+) + 3 bağlantı noktalı 100BASE-FX Fiber, Tek Mod, Çift Fiber, SC, 20KM |
| LNK-IMC306PS-20 |
Endüstriyel Ethernet Anahtarı: 6 Bağlantı Noktalı 10/100Base-TX (6 bağlantı noktalı PoE+) + 3 bağlantı noktalı 100BASE-FX Fiber, Tek Mod, Tek Fiber, SC, 20KM |
| LNK-IMC306PF-20 |
Endüstriyel Ethernet Anahtarı: 6 Bağlantı Noktalı 10/100Base-TX (6 bağlantı noktalı PoE+) + 3 bağlantı noktalı 100BASE-FX Fiber, Tek Mod, Tek Fiber, FC, 20KM |
| LNK-IMC306P-SFP |
Endüstriyel 6 bağlantı noktalı 10/100BASE-T (6 bağlantı noktalı PoE+) + 3 bağlantı noktalı 100BASE SFP Ethernet Anahtarı |
| SFP Seçenekleri |
► SFP seçeneği. Lütfen SFP Seçenekleri Sayfamızdan SFP'nizi seçin |
| ► SFP modülü ayrıca satın alınacaktır. |
| Montaj Seçenekleri |
► Varsayılan DIN Ray Braketi takılı. |
| Güç Seçenekleri |
► 240W/5A 48VDC DIN Raylı Güç Kaynağı. Terminal Bloğu için Kabloyu Açın. |
| ► Güç Kaynağı ayrıca satın alınacaktır. |
