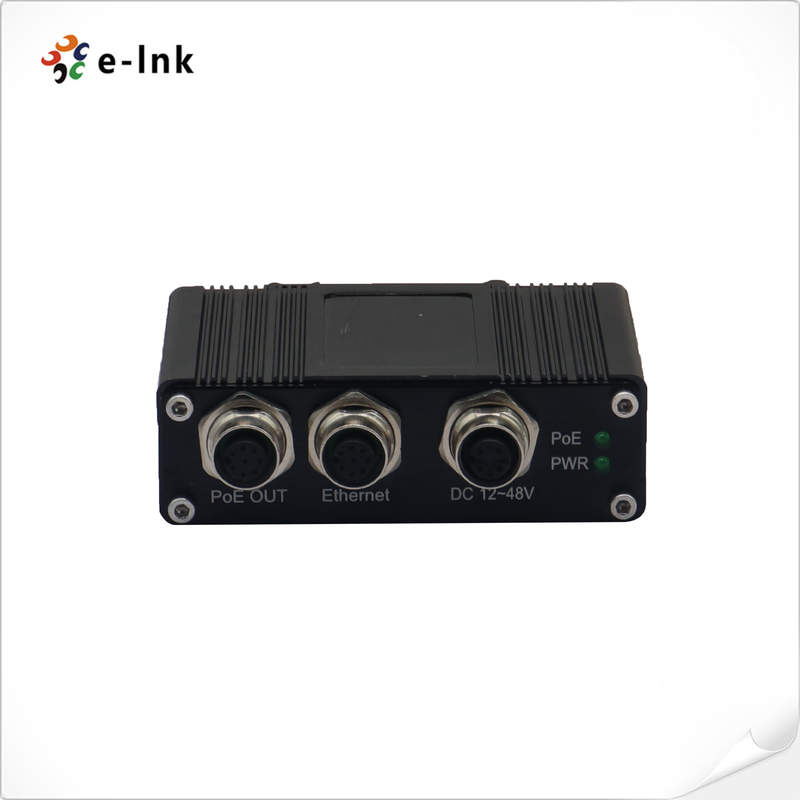

E-Link EN50155 Uyumlu M12 PoE Enjeksiyonu
Genel bakış
E-Link EN50155 uyumlu PoE enjektörü, zorlu endüstriyel kullanım için tasarlanmıştır.
Bu gelişmiş teknolojiler, araç ve demiryolu sistemleri de dahil olmak üzere birçok uygulamada kullanılabilir.
IEEE802.3at PoE cihazı, tek bir 10/100/1000 sunuyor.
EN50155 standartlarını karşılayan, sert havalara dayanacak şekilde tasarlanmış bir PoE çıkış portu.
Çevreler, PoE enjektörü güvenli, dayanıklı bağlantılar için M12 konektörleri kullanır.
titreşim ve şok koşullarında bile güvenilir çalışmayı sağlar.
Geçerli bir PoE imzası aşağıda bulunan cihazlardan tespit edildiğinde, PoE olmayanları korur.
LNK-INJ301-M12 entegre bir güç çözümü sağlar.
12-48VDC arasında geniş bir gerilim giriş aralığı ile, yüksek kullanılabilirlik uygulamaları için idealdir.
Özellikleri
12~48VDC güç kaynağı girişi
IEEE802.3af/at standartlarına tamamen uygun
Hem veri hem de güç aktarımı için 10/100/1000Base-TX'yi destekliyor
DIN rayları ve duvar montaj seçenekleriyle uyumludur
M12 bağlantıları güvenli ve dayanıklı bağlantılar sağlar
PoE durumunun izlenmesi için kapsamlı LED göstergeler
-40°C ila 80°C çalışma sıcaklık aralığındaki aşırı koşullar için tasarlanmış
(-40° F'den 176° F'ye)
Teknik Endeksler
|
Ethernet
|
|
Standartlar:
|
IEEE802.3af Ethernet üzerinden güç
|
|
IEEE802.3at Ethernet üzerinden güç
|
|
İşleme türü:
|
İleri
|
|
Yarım çift, tam çift
|
|
İleri filtreleme hızı:
|
1,488,000pps (1000Mbps)
|
|
Kablolama:
|
10/100/1000Base-T
|
|
Bağlantı:
|
2x M12 konektörü (8 pinli kadın M12 A kodlaması)
|
|
Çevre
|
|
Çalışma sıcaklığı:
|
-40°C'den 80°C'ye (-40°F'den 176°F'ye)
|
|
Depolama sıcaklığı:
|
-40°C'den 85°C'ye (-40°F'den 185°F'ye)
|
|
Nitelikli Nem:
|
5% ila 95% yoğunlaşmayan
|
|
MTBF:
|
>200.000 saat
|
|
Elektrik ve Mekanik
|
|
Girdi Gücü:
|
12 ~48VDC 5 pinli kadın M12 A-kodlaması
|
|
Güç tüketimi:
|
36W maksimum.
|
|
PoE (Ethernet üzerinden güç)
|
|
Standart:
|
IEEE802.3af/- Evet.
|
|
Liman:
|
M12 konektörü (8 pinli kadın M12 A kodlaması)
|
|
Port başına maksimum güç:
|
30W en fazla
|
|
LED göstergeler:
|
|
Güç:
|
Güç Durumu
|
|
PoE:
|
PoE durumu
|
|
Boyutlar (WxDxH):
|
95 x 70 x30 mm
|
|
Ağırlık:
|
0.25Kg
|
|
Kürsü:
|
AlüminyumDava
|
|
Montaj seçenekleri:
|
DIN-Rail / Duvar Montajı
|
|
Düzenleyici onaylar
|
|
ISO9001
|
|
FCC bölüm 15, sınıf A, EN50155
|
|
EN55022:2006+A1: 2007 Sınıf A
|
|
Aşırı koruma:
|
|
RJ45: 1KV
|
|
Güç: 500V
|
|
ESD: 4KV/8KV
|
Sipariş Verme Bilgisi
|
Model
|
Açıklama
|
|
LNK-INJ301- M12
|
EN50155 Endüstriyel 1 portlu 10/100/1000M M12 PoE Enjeksiyonu12~48VDC Güç Girişi
|
|
Montaj Seçenekleri
|
DIN-Rail Bracket yüklüdür; Duvar Montaj Bracket dahil.
|
|
Güç Seçenekleri
|
Güç kaynağı ayrı satın alınmalıdır.
|

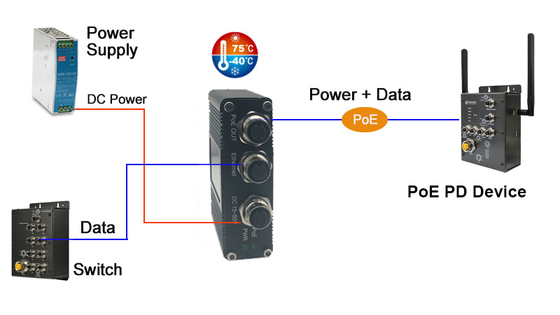

Uygulama
M12 Pin Görevleri:
|
Pin
|
Görev
|
|
RJ45
|
M12
|
PoE
|
Ethernet
|
|
1
|
6
|
TP0+
|
TP0+
|
|
2
|
4
|
TP0-
|
TP0-
|
|
3
|
5
|
TP1+
|
TP1+
|
|
4
|
7
|
TP2+(VCC+)
|
TP2+
|
|
5
|
1
|
TP2- ((VCC+)
|
TP2-
|
|
6
|
8
|
TP1-
|
TP1-
|
|
7
|
2
|
TP3+(VCC-)
|
TP3+
|
|
8
|
3
|
TP3- ((VCC-)
|
TP3-
|
