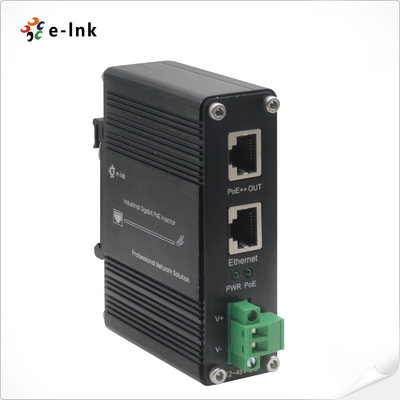

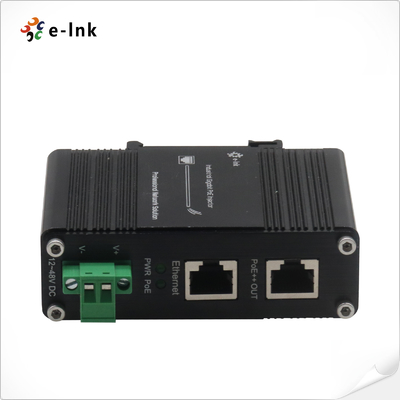

Endüstriyel Gigabit PoE+ Enjektor IEEE 802.3bt 95W Voltage Booster ile
Genel bakış
LNK-INJ-48-95W, endüstriyel sınıf, tek portlu Gigabit PoE + enjektörüdür.
IEEE 802.3bt / LTPoE++ standartlarını kullanarak 95W'a kadar güç sağlar.
DC giriş ve yerleşik voltaj güçlendirici, PoE cihazlarının kesintisiz bağlantısına izin verir
Örneğin kameralar ve erişim noktaları 100 metre aralığında PoE olmayan bir LAN anahtarına.
Hem Ethernet portu (switch bağlantısı için) hem de PoE çıkış portu (güçlendirme için)
cihazlar) 10/100/1000Base-T'yi destekliyor ve IEEE 802.3ab standartlarına uymaktadır.
Yüksek hızlı, güvenilir veri ve güç aktarımı.
Endüstriyel uygulamalar, zorlu ortamlarda bile sağlam performans sağlar.
Özellikleri
1 RJ45 Ethernet veri girişi portu + 1 RJ45 PoE çıkış portu (Veriler + Güç)
95W LTPoE++ Güç Kaynağı Ekipmanı Destekler
IEEE 802.3at/bt PoE son/orta aralıklı PSE ile tamamen uyumlu
10/100/1000Base-TX Ethernet hızlarıyla uyumludur
PoE durumunu izlemek için birden fazla LED göstergesi içerir.
12-48V DC geniş giriş aralığı, yerleşik güç artırıcı fonksiyonu ile
48VDC'de 95W, 24VDC'de 95W ve 12VDC'de 60W'a kadar PoE çıkışı sağlar
Hem DIN ray hem de duvar montaj seçeneklerini destekler
-40°C'den 80°C'ye kadar bir çalışma sıcaklığı aralığı ile aşırı koşullar için inşa edilmiş
Teknik Endeksler
|
Ethernet
|
|
Standartlar:
|
IEEE802.3 10 BASE-T- Evet.Rnet
IEEE802.3u 100 BASE-TX Hızlı Ethernet
IEEE 802.3ab 1000BASE-T Gigabit Ethernet
IEEE802.3 x Akış Kontrolü
|
|
İşleme türü:
|
İleri
|
|
Yarım çift, tam çift
|
|
İleri filtreleme hızı:
|
1,488,000pps (1000Mbps)
|
|
Kablolama:
|
100 metreye kadar bükülmüş çiftli kablo (328ft)
10BASE-T: Dört çiftli UTP Kat. 3, 4, 5, 5e, 6, 6A
100BASE-TX: Dört çiftli UTP Cat. 5, 5e, 6, 6A
1000BASE-T: Dört çiftli UTP 5e, 6, 6A
|
|
En yüksek mesafe:
|
Cat5 UTP 100 metreye kadar
|
|
Bağlantı:
|
2x RJ45
|
|
Çevre
|
|
Çalışma sıcaklığı:
|
-40°C'den 80°C'ye (-40°F'den 176°F'ye)
|
|
Depolama sıcaklığı:
|
-40°C'den 85°C'ye (-40°F'den 185°F'ye)
|
|
Nitelikli Nem:
|
5% ila 95% yoğunlaşmayan
|
|
MTBF:
|
>200.000 saat
|
|
Elektrik ve Mekanik
|
|
Girdi Gücü:
|
12~48VDC (Terminal Blok)
|
|
Güç tüketimi:
|
100W Max.
|
|
Po.Ethernet üzerinden:
|
|
Standart:
|
IEEE 802.3bt 4 çiftli Ethernet üzerinden güç
|
|
IEEE 802.3at Power over Ethernet Plus
|
|
IEEE 802.3af Ethernet üzerinden güç
|
|
Liman:
|
RJ45
|
|
Güç Pini Atama
|
Veriler 1,2TX ve 3,6RX çiftleri üzerinden verilir.
1 yedek çift üzerinde güç,2,4,5 ((+) ve 3,6,7,8(-)
|
|
PoE Bütçesi:
|
95 watt PoE bütçesine kadar (48VDC)
95 watt PoE bütçesine kadar (24VDC)
60 watt PoE bütçesine kadar (12VDC)
|
|
LED göstergeler:
|
|
Güç:
|
Güç Durumu
|
|
PoE:
|
PoE durumu
|
|
Boyutlar (WxDxH):
|
95 x 70 x30 mm
|
|
Ağırlık:
|
0.25Kg
|
|
Kürsü:
|
IP40AlüminyumDava
|
|
Montaj seçenekleri:
|
DIN-Rail / Duvar Montajı
|
|
Standart Aksesuarlar
|
|
Paket İçeriği
|
LNK-INJ-48-95W
|
|
Kullanıcı kılavuzu
|
|
Duvar montajı kiti
|
|
DIN montaj seti
|
|
Düzenleyici onaylar
|
|
ISO9001
|
|
FCC bölüm 15, sınıf A
|
|
EN55022:2006+A1: 2007 Sınıf A
|
|
Aşırı koruma:
|
|
RJ45: 1KV
|
|
Güç: 500V
|
|
ESD: 4KV/8KV
|
Sipariş Verme Bilgisi
|
Model
|
Açıklama
|
|
LNK-INJ-48-95W
|
Sertleştirilmiş Gigabit 1-port Ethernet Girişi + 1-port 95W PoE++ Çıkış Enjektörü
12~48V DC geniş menzilli güç girişi ile
|
|
Montaj Seçenekleri
|
DIN-Rail Bracket yüklüdür; Duvar Montaj Bracket dahil.
|
|
Güç Seçenekleri
|
- Evet.120W/2.5A 48VDC güç kaynağı. Terminal bloğu için açık kablo
|
|
|
Güç kaynağı ayrı satın alınmalıdır.
|
