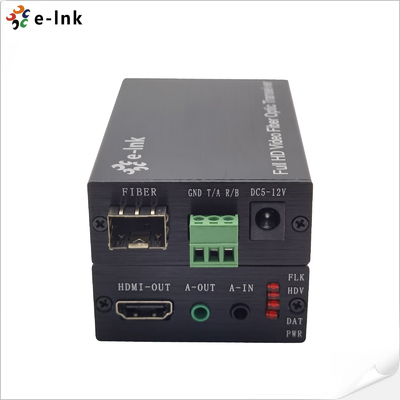

İki yönlü ses ve RS232 ile HDMI Fiber Optic Extender Uzun mesafe iletimi
Genel bakış
BuLNK-HF100DA Serisi HDMI Fiber Optic ExtenderUzak mesafeyi
Yüksek çözünürlüklü HDMI video, iki yönlü stereo ses iletimi ve RS232 kontrolü
Tek bir optik fiber kablosu üzerinden sinyalleri.HDMI 1.4/1.4b ve HDCP 1.4
Standartlar, geniş bir kaynak ve ekran yelpazesi ile sorunsuz uyumluluğu sağlar
cihazlar.1920×1200@60Hzve tam 3D video, buHDMI fiber
uzatıcıGecikme veya sinyal kaybı olmadan kristal gibi net, sıkıştırılmamış görüntü kalitesi sağlar.
Profesyoneller için tasarlanmışAV dağıtım, kontrol sistemleri, yayıncılık, dijital
İşaret ve endüstriyel izleme, LNK-HF100DA istikrarlı bir performans sağlar.
Güçlü bir müdahale karşıtı yeteneği ve uzun mesafelerde güvenli veri aktarımı.
Kompakt ve güvenilir tasarımı, zorlayıcı ortamlar için ideal bir araçtır.Yüksek kararlılık,
görüntü sadakati ve gürültüsüz iletişim.
Özellikleri
Uzun mesafe HDMI fiber iletim:
Sıkıştırılmamış HDMI videoyu, RS232 kontrolünü ve stereo ses sinyallerini20 km.
Tek bir optik fiber kablosuyla, yüksek hızlı ve müdahalesiz
iletişim.
Yüksek çözünürlüklü video performansı:
Maksimum çözünürlükleri destekler1920×1200@60Hzve1600×1200@60Hz, teslimat
HD video ve profesyonel görüntüleme uygulamaları için ideal kristal açık görseller.
İki yönlü stereo ses entegrasyonu:
Etkinleştiririki yönlü stereo ses iletimiKaynak arasındaki senkronize ses için
ve görüntüleme cihazları, gecikme veya bozulma olmadan yüksek sadakatli bir ses sağlar.
RS232 Seri Veri Destek:
TesislerGerçek zamanlı RS232 sinyal iletimi, cihazın sorunsuz kontrolü ve
Entegre AV veya otomasyon sistemlerinde iletişim.
Tam HDMI ve HDCP uyumluluğu:
UyumluHDMI 1.4b, HDCP 1.2, ve destekler3D video biçimleri,
Modern HDMI cihazlarının geniş bir yelpazesiyle uyumludur.
Otomatik EDID ve Kaynak Eşleşmesi:
DahiliEDID yönetimive otomatik ayarlama sistemi akıllı video optimize
Çeşitli ekranlarda pürüzsüz, istikrarlı ve net görüntüler için çıkış.
Güvenilirlik ve Koruma:
ŞirketlerESD koruması, sağlam sinyal işleme veGürültüye dayanıklı tasarım
zorlu ortamlarda tutarlı bir şekilde çalışmak için.
Plug-and-play kurulum:
Kompakt tasarımbasit plug-and-play kurulumu, herhangi bir yazılım yapılandırması gerektirmez
İdealdijital işaretleme, konferans sistemleri ve kontrol odaları.
Teknik Endeksler
| Parametreler |
Açıklama |
|
Video
|
Standartlar |
HDMI1.4B 3D; HDCP1.4 |
| Maksimum piksel saati |
165MHz |
| Maksimum veri hızı |
6.75Gbps. |
| Uyumlu |
1080P@50/59.95/60Hz, ((Max 1920*1200@60Hz) 1080P@23.98/24/29.97/30Hz,
1080i@50/59.94/60/Hz,
720P@23.98/24/29.97/30Hz,
720P@50/59.94/60Hz
Özel destek 1600*1200 @60HZ
|
| Bağlantı |
Kadın HDMI tipi A |
| İmpedans |
100Ω |
| HDMI Kablosu aralığı |
<5Meter (Açıklama 1920*1200@60Hz'e kadar) |
| Ses |
Arayüz |
3.5MM dış stereo ses |
| Göndericisi |
1Ch Giriş + 1Ch Çıkış |
| Alıcı |
1Ch Giriş + 1Ch Çıkış |
| RS232 |
Arayüz |
3-Pin terminal bloğu |
| Baud oranı |
≤115200bps |
| Optik fiber |
Arayüz |
SFP modeli LC konektörü |
| Elyaf türü |
Tek mod |
| Dalga boyu |
850nm/1310nm/1550nm |
| Arayüz bant genişliği |
3 Gbps. |
| İletişim mesafesi |
Transmission@1920*1200@60Hz
Çok modlu fiber: <500M
Tek modlu fiber: 20km
|
| İndeks |
Güç kaynağı |
Güç adaptörü: DC 5 ~ 12V |
| Güç dağılımı |
MAX 4W |
| Sıcaklık |
Çalışma: -20°C ~ +70°C |
| Nemlilik |
Çalışma: 5% ~ 90% |
| Boyut (LxWxH) |
92 x 57 x 23 (mm) |
Sipariş Verme Bilgisi
| Model |
Açıklama |

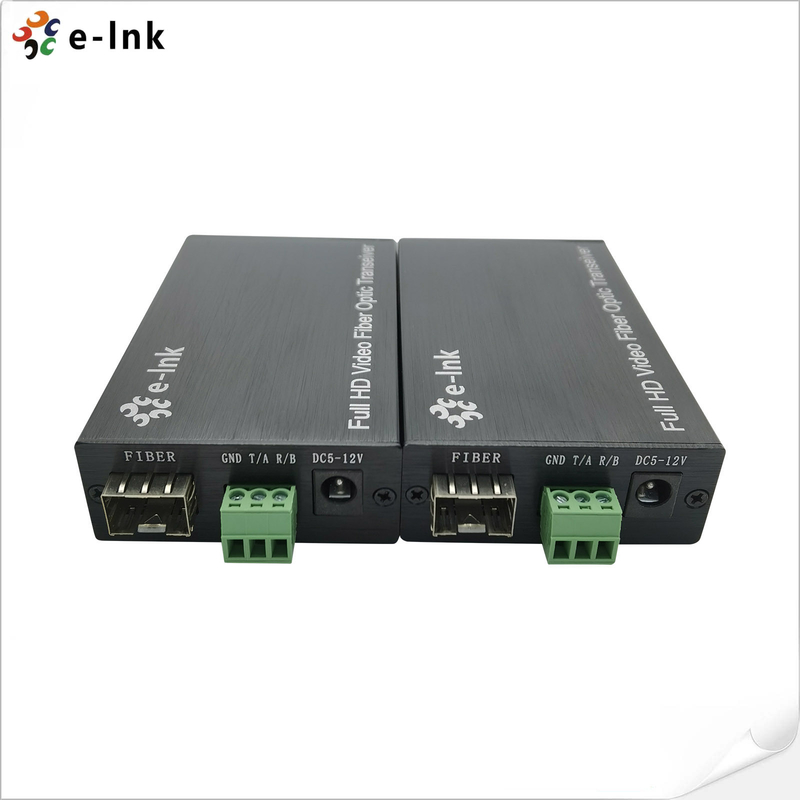

| LNK-HF100DA |
1Ch HDMI + 1Ch İki Yönlü Stereo Ses + 1Ch RS232 Fiber Optic Extender üzerinden, LC ((SFP), Multi-mode fiber, 500m, 1 verici ve 1 alıcı dahil, çiftler tarafından kullanılır |
| LNK-HF100DA-20 |
1Ch HDMI + 1Ch İki yönlü Stereo Ses + 1Ch RS232 Fiber Optic Extender üzerinden, LC ((SFP), Tek modlu fiber, 20km, 1 verici ve 1 alıcı dahil, çiftler tarafından kullanılır |
Uygulama
Bu1 Kanal HDMI + İki Yönlü Stereo Ses + RS232 Fiber Optic Extender
geniş bir yelpaze için idealdirProfesyonel ses-görsel ve iletişim iletimi
gerektiren uygulamalarUzun mesafe, yüksek kaliteli ve müdahalesiz sinyal
uzatma.
Genellikle şunlarda kullanılır:
Yayın ve Video Üretim SistemleriUzun mesafe HDMI ve sesini etkinleştirir
Kameralar, düzenleme konsolları ve monitörler arasında sinyal dağıtımı sıfır gecikme ve
Mükemmel görüntü kalitesi.
Kontrol Merkezleri ve Komuta OdalarıHDMI videolarının güvenilir bir şekilde aktarılmasını sağlar.
Operatör terminalleri, video duvarları ve merkezi kontrol sunucuları arasında ses ve RS232 verileri.
Güvenlik ve İzleme SistemleriDesteklerHDMI fiber üzerindenGerçek zamanlı video için
Büyük ölçekli CCTV ve IP kamera kurulumlarında izleme, istikrarlı görüntü çıkışını korur.
Endüstriyel Otomasyon ve Süreç KontrolüVideo ve seri RS232 kontrolünü aktarır.
Uzun mesafeler üzerinde sinyallerFabrika izleme,SCADA, vemakine görüşü sistemleri.
Tıbbi Görüntüleme ve Sağlık Bakımı ÇevreleriYüksek çözünürlüklü video ve ses sunuyor
içinteşhis ekranları,cerrahi görselleştirme, vetıbbi eğitimGörüntü nerede ayarları
Doğruluk çok önemlidir.
Dijital İşaret ve Ticari EkranİdealAlışveriş merkezleri, havaalanları,
nakliye merkezleri, veKonferans merkezleri, uzun menzilli HDMI dağıtımı sunuyor
sinyal bozulmadan.
Eğitim ve Kurumsal AV EntegrasyonuProjectorları, etkileşimli tahtaları bağlar.
ve kontrol panelleriDers salonları,Eğitim tesisleri, veToplantı odalarıFiber optik yoluyla
istikrarlı, EMI'siz performans için.
- Evet.yüksek uyumluluk,istikrarlı aktarım, vePlug-and-play kuruluşuBu...
HDMI Fiber Extender güvenilir bir çözüm sağlarHerhangi bir mesleki ortam
Güvenli, uzun mesafeli AV ve veri iletişimi gerektiren.
