Endüstriyel L2+ 24-port 10/100/1000T + 4-port 1000XSFP Yönetilen Ethernet Değiştiricisi
Endüstriyel Yönetilen Ethernet Değiştiricisi Genel Görünümü

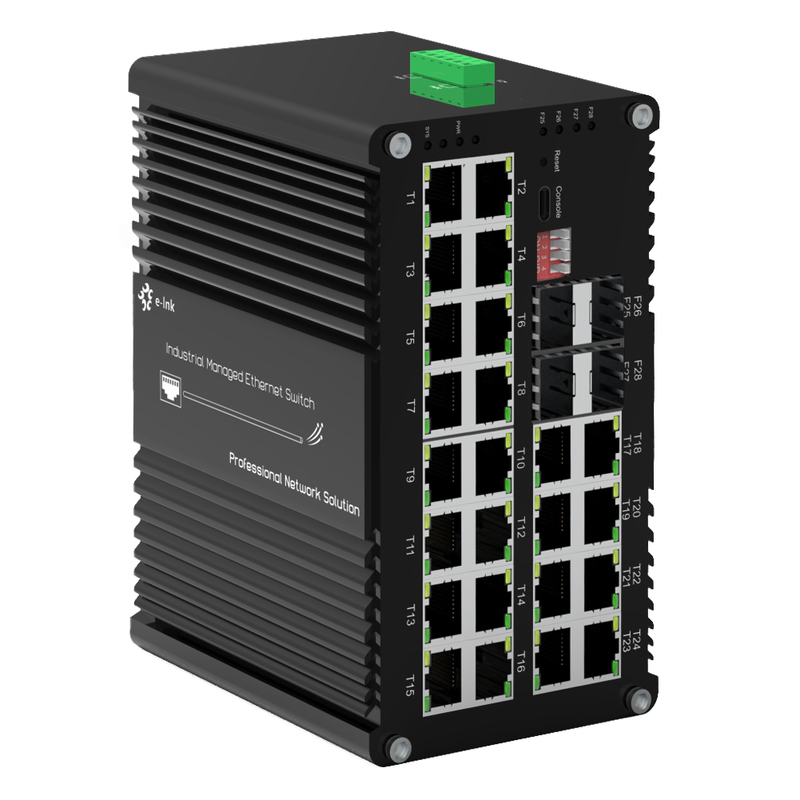

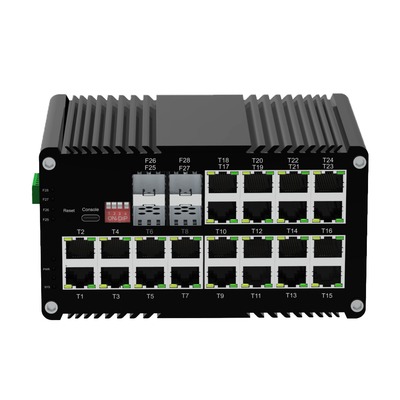

ETH-DIMC2424M Serisi, endüstriyel düzeyde L2+ Yönetilen 24 Portlu Gigabit Ethernet Değiştiricisidir
24x10/100/1000Base-T RJ45 portları ve 4x1000Base-X SFP fiber yuvaları ile
Bu sertleştirilmiş anahtar, zorlu bir bağlantıya dayanacak şekilde tasarlanmıştır.
Otomatik müzakere, Tam/Yarı-duplex modları ve
Auto MDI/MDI-X bakır portlarda, SFP yuvaları ise hem tek modlu
Bu ürün, ileri düzeyde yönetim özelliklerine sahiptir.
yetenekleri ve sağlam yapısı, IP gözetimi (IP kameraları) için idealdir.
Kablosuz erişim noktaları (WAP) ve uzaktan endüstriyel ağlar.
ve plug-and-play dağıtımı.
Endüstriyel PoE Yönetilen Ethernet Değiştiricisi Özellikleri
- 24 × 10/100/1000Base-T RJ45 portlarıve4 × 1000Base-X SFP yuvalarıÇeşitli ağlar için
- RJ45 port desteğiTam/Yarı-dupleks,Otomatik müzakere, veOtomatik MDI/MDIX
- USB-C bağlantı noktası yönetimiRS232 erişimi olmadan hızlı ve kolay yapılandırma için
- 10K Bytes Jumbo Çerçeveverilerin verimli büyük paket transferine destek
- IEEE 802.3az Enerji verimli Ethernet (EEE)Düşük güç tüketimi için
- Güçlü IP40 alüminyum korumaendüstriyel derecede dayanıklılık için
- DIN-Rail monte edilebilirKontrol dolaplarına kolayca monte edilebilmesi için
- Geniş çalışma sıcaklık aralığı: -40 °C'den 80 °C'ye (-40 °F'den 176 °F'ye)
Endüstriyel Yönetilen Ethernet Değiştiricisi Teknik İndeksleri
|
Ethernet
|
|
Standartlar:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE802.3p QoS
|
|
IEEE802.1d Çaplama Ağacı
|
|
İleri&Filtreİzle Hisseler:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Paket tamponu belleği:
|
12M bit
|
|
İşleme türü:
|
Depolama ve aktarma
|
|
Arkaplan bant genişliği
|
110Gbps
|
|
Maksimum Paket Uzunluğu:
|
10K Bytes Jumbo Çerçeve
|
|
Adres tablo boyutu:
|
8K MAC Adresleri
|
|
Arayüz
|
|
Bağlantı:
|
24 x RJ45
|
|
RS485:
|
1 x RS485 (Farklı)
|
|
Optik port:
|
4 X 1000Base-X SFP
|
|
USB- C:
|
1 x USB-C (Yönetim için)
|
|
RS485 Seriel Arayüzü (Farklı)
|
|
Fiziksel arayüz
|
Endüstriyel standart 3 pinli vida terminal
|
|
Veri türü
|
1Ch RS485 İki Yönlü
|
|
RS-485 sinyalleri
|
Data+, Data-, GND
|
|
Seri liman hattı mesafesi (bakır)
|
1000 metre.
|
|
Baud oranı
|
0 ~ 800kbps
|
|
Çevrental
|
|
Çalışma sıcaklığı:
|
-40°C'den 80°C'ye (-40°F'den 176°F'ye)
|
|
Depolama sıcaklığı:
|
-40°C'den 85°C'ye (-40°F'den 185°F'ye)
|
|
Nitelikli Nem:
|
5% ila 95% yoğunlaşmayan
|
|
MTBF
|
> 200.000 saat
|
|
Elektrik ve Mekanik
|
|
Girdi Gücü:
|
12~48VDC, Gereksiz Güç (6 pinli terminal bloğu)
|
|
Güç tüketimi:
|
8W Max
|
|
Koruma:
|
|
Güç Girdi Aşırı yük:
|
Otomatik Yeniden ayarlanabilir
|
|
Ters kutupluk:
|
Mevcut
|
|
DIP Değiştirici
|
|
4 basamaklı DIP anahtarıfonksiyonİlişki
|
DIP
|
Görev
|
Ayarlar
|
|
SW 1
|
VLAN
|
Açık.
|
OFF - Engelli
|
|
SW 2
|
Çember Yönetimi
|
Açık.
|
OFF - Engelli
|
|
SW 3
|
Sınırlı
|
ON - Ayrıcalıklı
|
OFF - Ayrıcalıklı
|
|
SW 4
|
Sınırlı
|
ON - Ayrıcalıklı
|
OFF - Ayrıcalıklı
|
|
LED göstergeler:
|
|
PWR:
|
Güç Durumu
|
|
Ethernet (Port başına):
|
Bağlantı/Etkinlik
|
|
RJ45 bağlantısı
|
(T1~T24)
|
|
Fiber:
|
Gigabit SFP bağlantı noktası: F25~F28
|
|
Boyutlar (WxDxH):
|
155 x115 x85 mm
|
|
Ağırlık:
|
1.2KG
|
|
Kürsü:
|
Alüminyum Dava
|
|
Montaj seçenekleri:
|
DIN-Rail montajı
|
|
Yazılım Özellikleri
|
|
İstihbarat Protokolleri
|
STP/RSTP/MSTP/ERPSv2 desteği, Bağlantı toplama
|
|
Çoklu Yayın Destek
|
IGMP Snooping V1/V2/V3 desteği,GMRP, GVMP'yi desteklemek,802.1Q
|
|
VLAN
|
IEEE 802.1Q 4K VLAN desteği,QINQ, Çift VLAN desteği,
|
|
Zaman Yönetimi
|
SNTP
|
|
QOS
|
Akış tabanlı yönlendirme
Akışlara dayalı oran sınırlaması
Akış tabanlı paket filtreleme
8*Her portun çıkış kuyruğu 802.1p/DSCP öncelik haritası
Diff-Serv QoS, öncelik işareti/not
Kuyruk Zamanlama Algoritması (SP, WRR, SP+WRR)
|
|
ACL
|
Liman tabanlı ACL veren
Port ve VLAN tabanlı ACL
L2'den L4'e paket filtreleme, ilk 80 bayt mesajı eşleştirir.
MAC, Hedef MAC adresi, IP Kaynağı, Hedef IP, IP Protokol Türü, TCP/UDP Limanı, TCP/UDP Liman Arası ve VLAN'a dayalı ACL sağlayın.
|
|
Tanısal Bakım
|
Port aynalanmasını destekle, Syslog, Ping
|
|
Yönetim Fonksiyonu
|
CLI, WEB, SNMPv1/v2/v3, yönetim için Telnet sunucusu, EEE, LLDP, DHCP sunucu/ istemci ((IPv4/IPv6), Bulut/MQTT desteği
|
|
Alarm Yönetimi
|
Bir yönlü röle alarmı çıkışını destekle, RMON, TRAP
|
|
Güvenlik
|
Yayın Fırtına Koruması, HTTPS/SSLv3, AAA & RADIUS, SSH2.0
Destek DHCP Snooping, Seçenek 82,802.1X güvenlik erişimi,
Kullanıcı hiyerarşi yönetimini destekle, ACL erişim kontrol listesini,
DDOS desteği,Port tabanlı MAC filtreleme / bağlama, MAC kara delikleri, IP kaynak koruması, Port izolasyonu, ARP mesaj hız sınırı
|
|
İleri Katman 2+ Özellikleri
|
IPv4/IPv6 Yönetimi
Statik Yolu
|
|
Düzenleyici onaylar
|
|
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, Sınıf A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Sürtü)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Endüstriyel PoE Yönetilen Ethernet Değiştiricisi Sipariş Bilgisi
|
Model
|
Açıklama
|
|
ETH-DIMC2424M
|
Endüstriyel L2+ 24-Port 10/100/1000T + 4-Port 1000X SFP Yönetilen Ethernet Değiştiricisi
|
|
SFP Seçenekleri
|
SFP seçeneği. Lütfen SFP Seçenekleri sayfamızda SFP seçeneğinizi seçin.
|
|
SFP modülü ayrı satın alınmalıdır.
|
|
Montaj Seçenekleri
|
- Varsayılan DIN-Rail Bracket yüklenmiştir
|
|
Güç Seçenekleri
|
DIN-Rail güç kaynağı. Terminal bloğu için açık tel.
|
|
Güç kaynağı ayrı satın alınmalıdır.
|
Endüstriyel PoE Yönetilen Ethernet Değiştirici Uygulamaları
Satış sonrası hizmet ve garanti politikası
Bu,Online müşteri hizmetleriveTelefon müşteri hizmetleri, sağlayanÜrün danışmanlığı,
Uzaktan teknik destek,Bakım ve kabul hizmetleri.
Hizmet Politikası: Üç aylık yedekleme ve üç yıllık garanti.
Değiştirme: Bir ürün serisi satın alındıktan sonraki üç ay içinde, ürün arızasını test ettikten sonra
Teknisyenler ve doğal felaketlerden kaynaklanan insan kaynaklı hasar, alıcı doğrudan
Aynı tür ürünleri değiştirmek için satın alma noktasına gidin.Ya da karşılaştırılabilir performanslı bir ürün.
Ürün testinde herhangi bir sorun yoksa, orijinal numune iade edilir.
Garanti: Doğal felaketlerden kaynaklanan insan yapımı hasar, firmamızın ücretsiz garanti süresi 1 yıldır.
[Aşağıdaki durumlar, yedekleme ve ücretsiz bakım kapsamına girmez]
1Ürün kılavuzundaki talimatlara uygun olmayan kullanım ve bakım nedeniyle oluşan hasar.
2Uygun olmayan giriş voltajı, su alımı ve kırılma gibi insan faktörlerinden kaynaklanan hasarlar.
3.Yıldırım, deprem, yangın vb. gibi doğal afetlerden kaynaklanan ürün hasarları
3.Şirketin izni olmadan, özgün ayarların veya onarımların yetkisiz olarak değiştirilmesi.
4Ürünler ücretsiz bakım alanının dışında.
5.Müşteriler tarafından gönderilen onarımlar sırasında nakliye, yükleme ve boşaltma sırasında meydana gelen hasarlar.
6Ürün garanti kartındaki ürün barkodu veya modeli ürünün kendisine uymuyor.
7.Tasarım, teknoloji, üretim ve kalite gibi ürün dışı diğer sorunlardan kaynaklanan arıza veya hasar.
