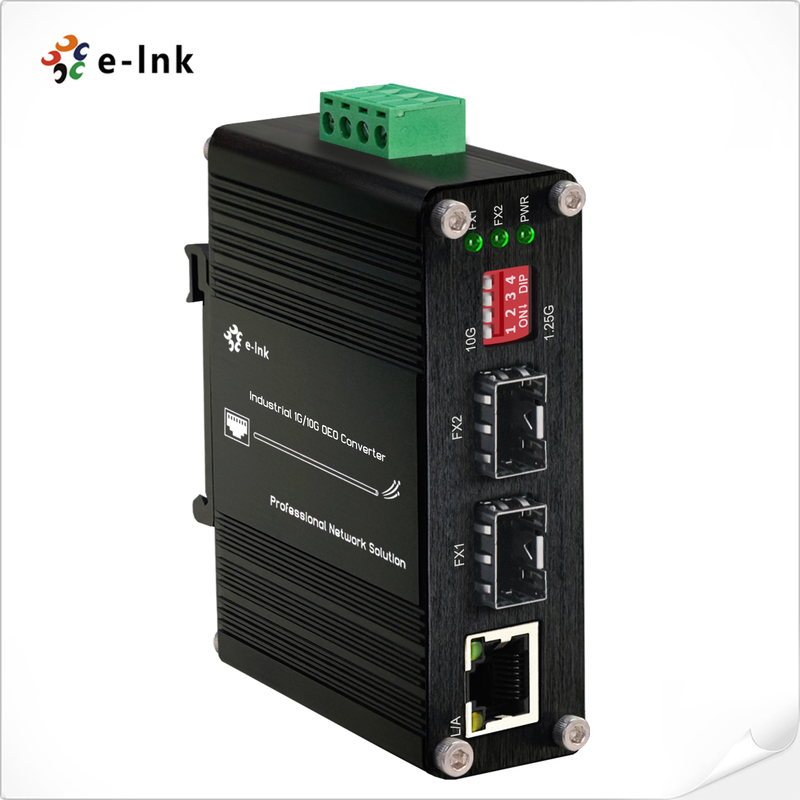

Endüstriyel 1G/10G SFP+ OEO ve 3R Tekrarlayıcılı Ethernet Medya Dönüştürücü

Performans Verileri

Teknik Endeksler

Ekipmanın fonksiyonu

3R Tekrarlayıcı

İletişim hızı

10G: 8.5Gb/s-11.7Gb/s

Protokoller

8.5G Fiber Kanalı

SONET OC-192, SDH STM-64 (9.95Gbps)

10G WAN (10Gbps)

10G LAN (10.31Gbps)

OTN OTU-2 (G.709) (10.70Gbps)

255/237 FEC kodlaması ile 10G LAN (11.09Gbps)

10G Fiber Kanalı (11.32Gbps)

10G POS

Arayüz Tipi

SFP+ SFP+'ya

İletişim mesafesi

SFP+ modülü: 80km'ye kadar

Maksimum Paket

Gönderme oranı

14,880950/S

Çalışma sıcaklığı

-40°C'den 80°C'ye (-40°F'den 176°F'ye)

Depolama sıcaklığı

-40°C'den 85°C'ye (-40°F'den 185°F'ye)

Nitelikli Nemlilik

5% ila 95% yoğunlaşmayan

MTBF

> 200.000 saat

Ethernet Media Converter Özellikleri

STandardlar

IEEE 802.3 10BASE-T

IEEE 802.3u 100BASE-TX

IEEE 802.3ab 1000BASE-T

IEEE 802.3z, 1000BASE-SX/LX

IEEE 802.3x Tam ikili akış kontrolü

Çalışma Modu

10/100/1000BASE-T'den 1000BASE-SX/LX'e

Liman Türü

SFP'yeRJ45

Ağ Kabloları

Dönmüş çift
10BASE-T: 2 çiftli UTP Kat. 3,4,5, 100 metreye kadar
100BASE-TX: 2 çiftli UTP Cat. 5, 100 metreye kadar
1000BASE-T: 4 çiftli STP Cat 5 100 metreye kadar

Fiber-optik kablo
1000BASE-SX:
50/125μm veya 62.5/125μm çok modlu fiber kablosu, 220/550m/2km'ye kadar.
1000BASE-LX:
9/125μm tek modlu kablo, 10/20/40/80/120km uzun mesafe sağlar (SFP modülüne göre değişir)

Elektrik ve Mekanik

Girdi Gücü

12~48VDC, Gereksiz Güç (6 pinli terminal bloğu)

Güç tüketimi

8W Max

Koruma

Güç Girdi Aşırı yüklenme

Otomatik Yeniden ayarlanabilir

Ters Kutupluk

Mevcut

DIP Değiştirici

4 basamaklı DIP anahtarıfonksiyonİlişki

DIP

Görev

Ayarlar

SW 1

1.25G/10G

ON - 1.25 ~ 8.5G

OFF - 10.3G veya 14.025G

SW 2

Sınırlı

ON - Ayrıcalıklı

Kapalı. Sınırlı

SW 3

Sınırlı

ON - Ayrıcalıklı

Kapalı. Sınırlı

SW 4

Sınırlı

ON - Ayrıcalıklı

Kapalı. Sınırlı

LED göstergeler:

PWR

Güç Durumu

FX1

SFP Port-1

FX2

SFP Port-2

L/A

TP LINK/ACT

Boyutlar (WxDxH)

95 x 70 x 30 mm

Ağırlık

0.25Kilogram

Kaplama

Alüminyum Dava

Montaj seçenekleri:

DIN-Rail montajı

Düzenleyici onaylar

ISO9001, CE, RoHS, FCC

EN55022:2010+AC: 2011, Sınıf A

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3: 2013

EN55024:2010

IEC 61000-4-2: 2008 (ESD)

IEC 61000-4-3: 2010 (RS)

IEC 61000-4-4: 2012 (EFT)

IEC 61000-4-5: 2014 (Sürtü)

IEC 61000-4-6: 2013 (CS)

IEC 61000-4-8: 2009 (PFMF)

Model

Açıklama

ETH-IMC2402-OEO

Endüstriyel 1G / 10G SFP +'dan SFP + OEO dönüştürücüsü (3R Tekrarlayıcı)G Ethernet Medya Dönüştürücü İşlevleri

SFP Seçenekleri

SFP seçeneği. Lütfen SFP Seçenekleri sayfamızda SFP seçeneğinizi seçin.

SFP modülü ayrı satın alınmalıdır.

Montaj Seçenekleri

- Varsayılan DIN-Rail Bracket yüklenmiştir

Güç Seçenekleri

DIN-Rail güç kaynağı. Terminal bloğu için açık tel.

Güç kaynağı ayrı satın alınmalıdır.
