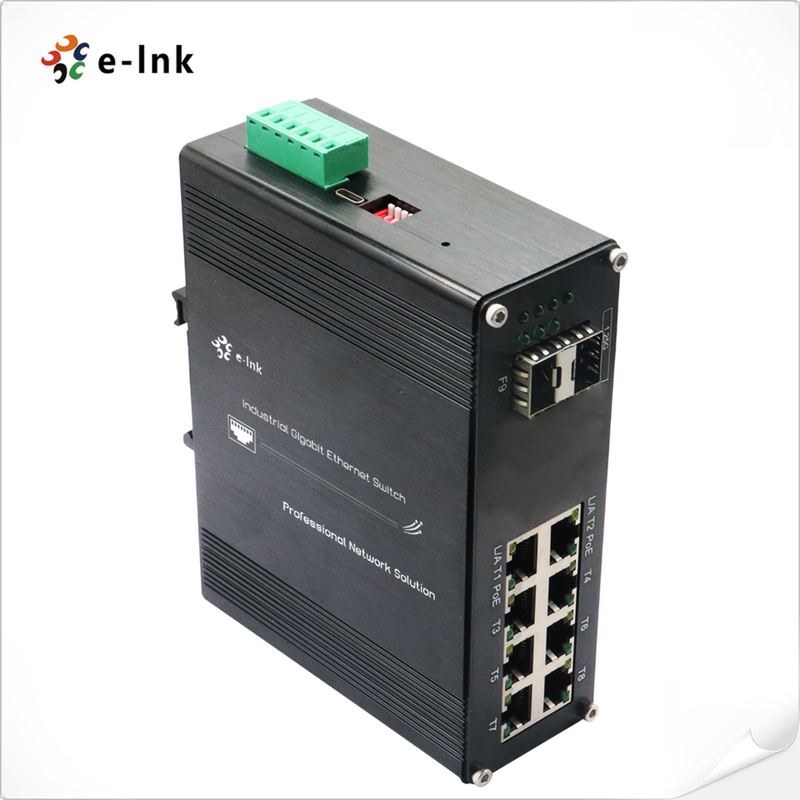

Endüstriyel L2+ 8-Port Gigabit PoE+ + 2 SFP Yönetilebilir Ethernet Anahtarı 240W
Genel Bakış
ETH-IMC208MP, 8
Gigabit PoE+ portu ve 2 Gigabit SFP uplink portuna sahip endüstriyel sınıf bir L2+ yönetilebilir Ethernet anahtarıdır. 240W'a kadar PoE güç bütçesi ile,
IP kameralar ve kablosuz erişim noktaları gibi IEEE802.3af/at cihazlarını destekler.
Zorlu ortamlar için tasarlanmıştır (-40°C ila 80°C), anahtar gelişmiş Katman 2+
işlevleri, VLAN, QoS, yedeklilik protokolleri ve gelişmiş güvenlik sağlar. Sağlam IP40
alüminyum muhafazası, yedekli güç girişleri ve USB-C yönetimi, onu endüstriyel otomasyon, gözetim ve telekomünikasyon ağları için ideal bir
çözüm haline getirir.
Özellikler
8×10/100/1000Base-T PoE+ RJ45 + 2×1000Base-X SFP portu
240W toplam PoE bütçesi ile IEEE802.3af/at uyumlu
VLAN, Ring Yönetimi, PoE Sıfırlama ve 250m uzatma için DIP anahtarı
Basitleştirilmiş yönetim için USB-C portu, RS232 gerekmez
Gelişmiş yedeklilik: STP/RSTP/MSTP/ERPSv2, Link Toplama
4K VLAN, QinQ, IGMP Snooping, QoS ve ACL filtrelemeyi destekler
Güçlü güvenlik: 802.1X, RADIUS, SSH, HTTPS, DDOS koruması
Sağlam IP40 alüminyum kasa, DIN-Ray montajı, -40°C ila 80°C
Aşırı yük korumalı çift 48–57VDC yedekli güç girişi
Teknik İndeksler
|
Ethernet
|
|
Standartlar:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE802.3ae 10GBase-R
|
|
IEEE802.3p QoS
|
|
IEEE802.1d Spanning Tree
|
|
İleri & Filtreleme Hızı:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
1,488,000,000pps (10000Mbps)
|
|
Paket Tampon Belleği:
|
12M bit
|
|
İşlem Türü:
|
Sakla ve İlet
|
|
Arka Panel Bant Genişliği
|
110Gbps
|
|
Maksimum Paket Uzunluğu:
|
9K Bayt Jumbo Çerçeve
|
|
Adres Tablosu Boyutu:
|
8K MAC Adresleri
|
|
Arayüz
|
|
Konektör:
|
8 x RJ45
|
|
RS485:
|
1 x RS485 (Opsiyonel)
|
|
Optik Port:
|
2 x 1000Base-X SFP
|
|
USB-C:
|
1 x USB-C (Yönetim için)
|
|
RS485 Seri Arayüz (Opsiyonel)
|
|
Fiziksel arayüz
|
Endüstriyel standart 3-pin vida terminali
|
|
Veri tipi
|
1Ch RS485 Çift Yönlü
|
|
RS-485 sinyalleri
|
Veri +, Veri-, GND
|
|
Seri port hattı mesafesi (bakır)
|
1000 metre
|
|
Baud hızı
|
0 ~ 800kbps
|
|
PoE (Ethernet Üzerinden Güç)
|
|
Standart:
|
IEEE 802.3at Ethernet Üzerinden Güç Artı
|
|
IEEE 802.3af Ethernet Üzerinden Güç
|
|
Port:
|
RJ45
|
|
Güç Pin Ataması
|
4/5(+), 7/8(-)
|
|
PoE Bütçesi:
|
240 watt'a kadar PoE bütçesi
|
|
Çevresel
|
|
Çalışma Sıcaklığı:
|
-40°C ila 80°C (-40°F ila 176°F)
|
|
Depolama Sıcaklığı:
|
-40°C ila 85°C (-40°F ila 185°F)
|
|
Bağıl Nem:
|
%5 ila %95 yoğuşmasız
|
|
MTBF
|
> 200.000 saat
|
|
Elektriksel ve Mekanik
|
|
Giriş Gücü:
|
48~57VDC, Yedek Güç (6-pin Terminal Bloğu)
|
|
Güç Tüketimi:
|
8W Maks.(Kullanımda PoE<240W)
|
|
Koruma:
|
|
Güç Girişi Aşırı Yük:
|
Otomatik Sıfırlanabilir
|
|
Ters Polarite:
|
Mevcut
|
|
DİP Anahtarı
|
|
4 haneli DIP anahtarı fonksiyon
|
DİP
|
Fonksiyon
|
Ayarlar
|
|
SW 1
|
VLAN
|
AÇIK - Etkin
|
KAPALI - Devre Dışı
|
|
SW 2
|
Ring Yönetimi
|
AÇIK - Etkin
|
KAPALI - Devre Dışı
|
|
SW 3 (yükseltilecek)
|
250m PoE Ağı
|
AÇIK - Etkin
|
KAPALI - Devre Dışı
|
|
SW 4 (yükseltilecek)
|
PoE Sıfırlama
|
AÇIK - Etkin
|
KAPALI - Devre Dışı
|
|
LED Göstergeleri:
|
|
PWR:
|
Güç Durumu
|
|
Ethernet (Port Başına):
|
Bağlantı/Etkinlik
|
|
PoE:
|
PoE Durumu
|
|
Fiber:
|
Gigabit SFP Portu: F9~F10
|
|
Boyutlar (GxDxY):
|
149 x 114 x 50 mm
|
|
Ağırlık:
|
0.55Kg
|
|
Kasa:
|
Alüminyum Kasa
|
|
Montaj Seçenekleri:
|
DIN-Ray montajı
|
|
Yazılım Özellikleri
|
|
Yedeklilik Protokolleri
|
STP/RSTP/MSTP/ERPSv2, Link Toplama Desteği
|
|
Çoklu Yayın Desteği
|
IGMP Snooping V1/V2/V3 desteği,GMRP, GVMP,802.1Q desteği
|
|
VLAN
|
IEEE 802.1Q 4K VLAN desteği,QINQ, Çift VLAN desteği,
|
|
Zaman Yönetimi
|
SNTP
|
|
QOS
|
Akış tabanlı yönlendirme
Akış tabanlı hız sınırlaması
Akış tabanlı paket filtreleme
Her portun 8*Çıkış kuyruğu 802.1p/DSCP öncelik eşlemesi
Diff-Serv QoS, Öncelik İşareti/Açıklama
Kuyruk Zamanlama Algoritması (SP, WRR, SP+WRR)
|
|
ACL
|
Port tabanlı ACL yayınlama
Port ve VLAN tabanlı ACL
L2'den L4'e paket filtreleme, ilk 80 bayt mesajı eşleştirme.
MAC, Hedef MAC adresi, IP Kaynağı, Hedef IP, IP Protokol Türü, TCP/UDP Portu, TCP/UDP Port Aralığı ve VLAN vb. tabanlı ACL sağlayın
|
|
PoE Yönetimi
|
PoE güç kaynağının toplam güç limiti
PoE çıkış gücü tahsisi
PoE çıkış öncelik yapılandırması
PoE çalışma durumu
PoE işleminin zamanlaması
|
|
Teşhis Bakımı
|
Port yansıtma, Syslog, Ping desteği
|
|
Yönetim Fonksiyonu
|
Yönetim için CLI, WEB, SNMPv1/v2/v3, Telnet sunucusu, EEE, LLDP, DHCP Sunucusu/İstemcisi (IPv4/IPv6), Bulut/MQTT desteği
|
|
Alarm Yönetimi
|
1 yönlü röle alarm çıkışı, RMON, TRAP desteği
|
|
Güvenlik
|
Yayın Fırtınası Koruması, HTTPS/SSLv3, AAA & RADIUS, SSH2.0
DHCP Snooping, Seçenek 82 desteği,802.1X güvenlik erişimi,
Kullanıcı hiyerarşik yönetimi, ACL erişim kontrol listesi desteği,
DDOS desteği,port tabanlı MAC filtreleme / bağlama, MAC kara delikleri, IP kaynak koruması, Port izolasyonu, ARP mesaj hızı limiti
|
|
Gelişmiş Katman 2+ Özellikleri
|
IPv4/IPv6 Yönetimi
Statik Rota
|
|
Yasal Onaylar
|
|
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, Sınıf A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Dalgalanma)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Sipariş Bilgileri
|
Model
|
Açıklama
|
|
ETH-IMC208MP
|
Endüstriyel L2+ 8-Port 10/100/1000T 802.3at PoE + 2-Port 1000X SFP Yönetilebilir Ethernet Anahtarı
|
|
SFP Seçenekleri
|
► SFP seçeneği. Lütfen SFP'nizi SFP Seçenekleri Sayfamızdan seçin
|
|
► SFP modülü ayrıca satın alınmalıdır.
|
|
Montaj Seçenekleri
|
► Varsayılan DIN-Ray Braketi takılı
|
|
Güç Seçenekleri
|
► DIN-Ray Güç Kaynağı. Klemens Bloğu için Açık Kablo.
|
|
► Güç Kaynağı ayrıca satın alınmalıdır.
|

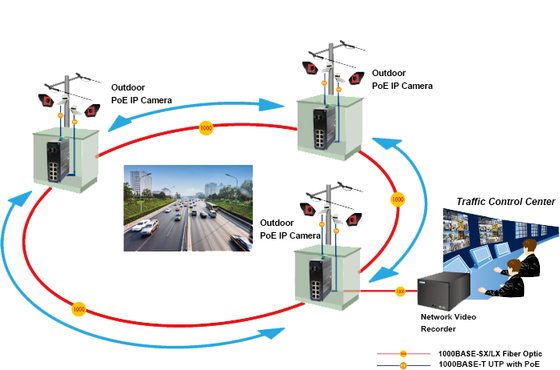

Uygulama
