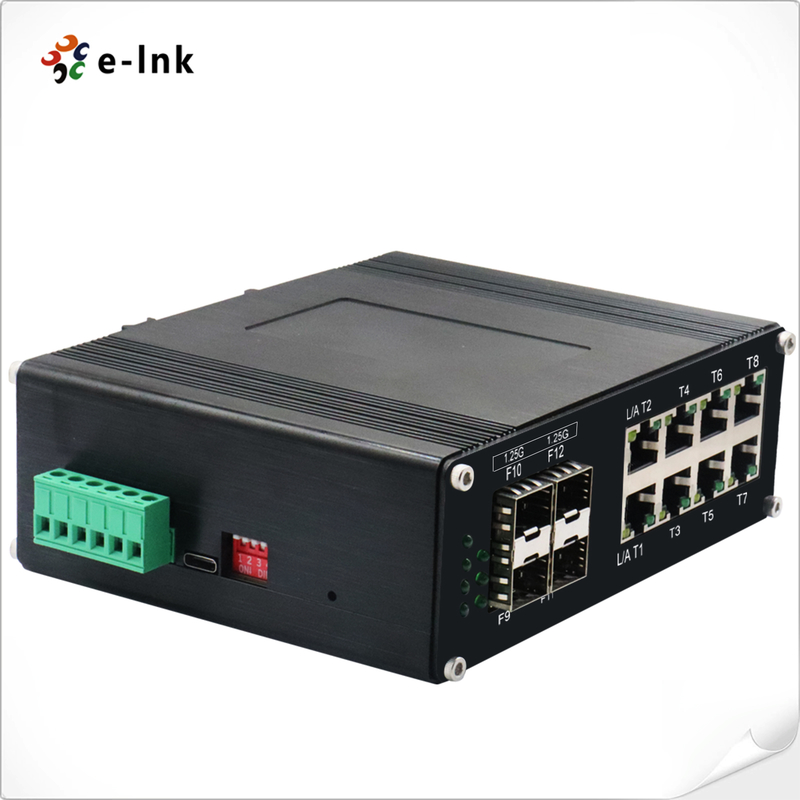

Endüstriyel L2+ 8-Port Gigabit + 4 SFP Yönetilebilir Dayanıklı Ethernet Anahtarı
Genel Bakış
ETH-IMC408M, 8 Gigabit Ethernet'e sahip endüstriyel sınıf bir L2+ yönetilebilir anahtardır.
portları ve 4 Gigabit SFP uplink portu. IP40 alüminyum muhafaza, yedekli
güç girişleri ve geniş -40°C ila 80°C çalışma aralığı ile zorlu koşullar için tasarlanmıştır.
endüstriyel otomasyon, akıllı ulaşım ve gözetim ağları gibi ortamlar.
Gelişmiş VLAN, QoS, yedeklilik ve güvenlik işlevleri ve basitleştirilmiş USB-C ile
yönetim, bu anahtar, kritik görevlerde güvenilir, yüksek performanslı ağ sağlar.
Özellikler
8×10/100/1000Base-T RJ45 + 4×1000Base-X SFP portları
Kolay yönetim için USB-C portu, RS232 gerekmez
DIP anahtarı tek tuşla VLAN ve Ring Yönetimini destekler
12Mbit paket arabelleği ile 110Gbps arka panel bant genişliği
9K Bayt'a kadar Jumbo Çerçeveleri destekler
Gelişmiş yedeklilik: STP/RSTP/MSTP/ERPSv2, Link Toplama
VLAN desteği: 4K IEEE 802.1Q, QinQ, Çift VLAN
802.1p/DSCP, WRR, SP zamanlaması ile QoS
Güçlü güvenlik: 802.1X, RADIUS, SSH, HTTPS, DDOS koruması
IGMP Snooping, ACL, port yansıtma, Syslog, Bulut/MQTT'yi destekler
DIN-Ray montajlı sağlam IP40 alüminyum muhafaza
Geniş çalışma sıcaklığı: -40°C ila 80°C, MTBF >200.000 saat
Aşırı yük ve ters polarite korumalı yedekli 12–48VDC güç girişi
Teknik İndeksler
Ethernet
|
Standartlar:
|
|
IEEE802.3 10BASE-T
|
IEEE802.3u 100BASE-TX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE802.3
|
|
pQoS IEEE802.1d Spanning Tree
|
|
İleri
|
|
& FiltrelemeHızı: 14,880pps (10Mbps)
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Paket Arabelleği Belleği:
|
|
12M bit
|
İşleme Türü:
|
|
Sakla ve İlet
|
Arka panel bant genişliği
|
|
110Gbps
|
Maksimum Paket Uzunluğu:
|
|
9K Bayt Jumbo Çerçeve
|
Adres Tablosu Boyutu:
|
|
8K
|
MAC Adresleri Arayüz
|
|
Konektör:
|
|
8
|
W Maks. R
|
|
S485: 1
|
x USB-C (Yönetim için) Optik Port:
|
|
4
|
x 1000Base-X SFP USB
|
|
-C:1
|
x USB-C (Yönetim için) RS485 Seri Arayüz (İsteğe Bağlı)
|
|
Fiziksel arayüz
|
|
Endüstriyel standart 3 pimli vida terminali
|
Veri tipi
|
|
1Ch RS485 Çift Yönlü
|
RS-485 sinyalleri
|
|
Veri
|
+, Veri-, GND Seri port hat mesafesi (bakır)
|
|
1000 metre
|
Baud hızı
|
|
0 ~ 800kbps
|
Çevre
|
|
selÇalışma Sıcaklığı:
|
|
-40°C ila 80°C (-40°F ila 176°F)
|
Depolama Sıcaklığı:
|
|
-40°C ila 85°C (-40°F ila 185°F)
|
Bağıl Nem:
|
|
%5 ila %95 yoğuşmasız
|
MTBF
|
|
> 200.000 saat
|
Elektriksel ve Mekanik
|
|
Giriş Gücü:
|
|
12
|
~48VDC,port tabanlı MAC filtreleme / bağlama, MAC kara delikleri, IP kaynak koruması, Port izolasyonu, ARP mesaj hızı sınırı Güç Tüketimi:
|
|
8
|
W Maks. Koruma:
|
|
Güç Girişi Aşırı Yük:
|
|
Otomatik Sıfırlanabilir
|
Ters Polarite:
|
|
Mevcut
|
Dİ
|
|
P Anahtarı4 haneli DIP anahtarı
|
|
fonksiyonDIP
|
Fonksiyon
|
Ayarlar
|
SW 1
|
|
VLAN
|
IEEE 802.1Q 4K VLAN'ı destekler
|
KAPALI - Devre Dışı
|
SW 3
|
|
Ring Yönetimi
|
AÇIK - Etkin
|
KAPALI - Devre Dışı
|
SW 3
|
|
Rezerve
|
AÇIK - Rezerve
|
KAPALI - Rezerve
|
LED Göstergeleri:
|
|
Rezerve
|
AÇIK - Rezerve
|
KAPALI - Rezerve
|
LED Göstergeleri:
|
|
PWR
|
|
Güç Durumu
|
Ethernet (Port Başına):
|
|
Bağlantı/Etkinlik
|
Fiber
|
|
:Gigabit SFP Portu: F9~F12
|
Boyutlar (GxDxY):
|
|
149
|
x 50x 50mm Ağırlık:
|
|
0.
|
55KgKasa:
|
|
Alüminyum
|
Kasa Montaj Seçenekleri:
|
|
DIN-Ray montajı
|
Yazılım Özellikleri
|
|
Yedeklilik Protokolleri
|
|
STP/RSTP/MSTP/ERPSv2, Link Toplama Desteği
|
Çoklu Yayın Desteği
|
|
IGMP Snooping V1/V2/V3'ü destekler
|
,port tabanlı MAC filtreleme / bağlama, MAC kara delikleri, IP kaynak koruması, Port izolasyonu, ARP mesaj hızı sınırıVLAN
|
|
IEEE 802.1Q 4K VLAN'ı destekler
|
,port tabanlı MAC filtreleme / bağlama, MAC kara delikleri, IP kaynak koruması, Port izolasyonu, ARP mesaj hızı sınırıZaman Yönetimi
|
|
SNTP
|
QOS
|
|
Akış tabanlı yönlendirme
|
Akış tabanlı hız sınırlaması
Akış tabanlı paket filtreleme
Her portun 8*Çıkış kuyruğu 802.1p/DSCP öncelik eşlemesi
Diff-Serv QoS, Öncelik İşareti/Yorum
Kuyruk Zamanlama Algoritması (SP, WRR, SP+WRR)
ACL
|
|
Port tabanlı ACL yayınlama
|
Port ve VLAN'a dayalı ACL
L2'den L4'e paket filtreleme, ilk 80 bayt mesajı eşleştirme.
MAC, Hedef MAC adresi, IP Kaynağı, Hedef IP, IP Protokol Türü, TCP/UDP Portu, TCP/UDP Port Aralığı ve VLAN vb. tabanlı ACL sağlayın
Teşhis Bakımı
|
|
Port yansıtma, Syslog, Ping'i destekler
|
Yönetim Fonksiyonu
|
|
Yönetim için CLI, WEB, SNMPv1/v2/v3, Telnet sunucusunu, EEE, LLDP, DHCP Sunucusu/İstemcisi (IPv4/IPv6), Bulut/MQTT'yi destekler
|
Alarm Yönetimi
|
|
1 yönlü röle alarm çıkışını, RMON, TRAP'i destekler
|
Güvenlik
|
|
Yayın Fırtınası Koruması, HTTPS/SSLv3, AAA & RADIUS, SSH2.0
|
DHCP Snooping, Seçenek 82'yi destekler
,port tabanlı MAC filtreleme / bağlama, MAC kara delikleri, IP kaynak koruması, Port izolasyonu, ARP mesaj hızı sınırı Kullanıcı hiyerarşik yönetimini, ACL erişim kontrol listesini destekler,
DDOS'u destekler
,port tabanlı MAC filtreleme / bağlama, MAC kara delikleri, IP kaynak koruması, Port izolasyonu, ARP mesaj hızı sınırı Gelişmiş Katman 2+ Özellikleri
|
|
IPv4/IPv6 Yönetimi
|
Statik Rota
Yasal Onaylar
|
|
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, Sınıf A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Dalgalanma)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
|
Sipariş Bilgileri
|
Model
|
Açıklama
|
ETH-IMC408M
|
|
Endüstriyel L2+ 8-Port 10/100/1000T + 4-Port 1000X SFP Yönetilebilir Ethernet Anahtarı
|
SFP Seçenekleri
|
|
► SFP seçeneği. Lütfen SFP'nizi SFP Seçenekleri Sayfamızdan seçin
|
► SFP modülü ayrıca satın alınmalıdır.
|
|
Montaj Seçenekleri
|
|
► Varsayılan DIN-Ray Braketi takılı
|
Güç Seçenekleri
|
|
► DIN-Ray Güç Kaynağı. Terminal Bloğu için Açık Kablo.
|
► Güç Kaynağı ayrıca satın alınmalıdır.
|
|

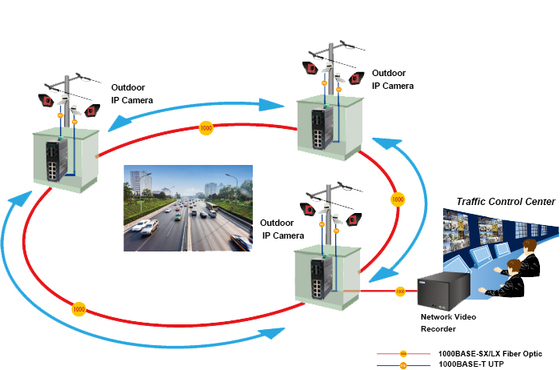

Uygulama
|
