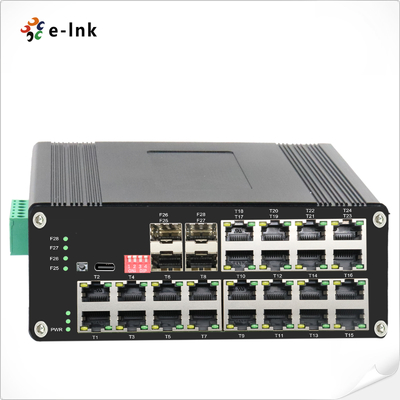

4 SFP USB-C Kolay Yönetimi ile Sertleştirilmiş L2+ 24 Portlu Gigabit Switch
Genel bakış
ETH-DIMC2424M serisi sadece başka bir endüstriyel ethernet anahtarı değil, birleştiriyor
24 Gigabit RJ45 bağlantı noktası-4 SFP Uplinksve birUSB-C Yönetim ArayüzüO
Daha hızlı, daha basit dağıtım için geleneksel RS232'nin yerini alır. BirFansız IP40
alüminyum kasa--40 ° C ila +80 ° C sıcaklık toleransı, VeYedek 12 ~ 48VDC
güç girişleri, aşırı koşullarda kesintisiz bağlantı sağlar. Gelişmiş
L2+ VLAN, QoS, ERPS halka yedekliliği ve gibi sağlam güvenlik gibi özellikler
SSH/HTTPS/802.1X, endüstriyel ağlara kurumsal sınıf güvenilirliği sunar.
Özellikler
EşsizUSB-C yönetim bağlantı noktası- Rs232 seri erişimine gerek yok
24 × Gigabit RJ45 + 4 × SFP bağlantı noktaları, 110Gbps Anahtarlama Kapasitesi
SertleştirilmişIP40 alüminyum şasi, fansız ve titreşime dayanıklı
Sert ortamlar için geniş -40 ° C ila +80 ° C çalışma
Otomatik sıfırlama koruması ile yedekli 12 ~ 48VDC güç
Gelişmiş Artıklık: STP/RSTP/MSTP/ERPSV2 Yüzük Kurtarma
Sağlam Güvenlik: SSH, HTTPS, RADIUS, 802.1X, DOS/DDOS savunması
Endüstriyel Protokoller Desteği: IGMP Snooping, QoS, ACL, VLAN Q-IN-Q
Yüksek Güvenilirlik: MTBF> 200.000 saat, CE/FCC/EN/IEC Sertifikalı
Teknik dizinler
|
Ethernet
|
|
Standartlar:
|
IEEE802.3 10Base-T
|
|
IEEE802.3U 100base-tx/fx
|
|
IEEE802.3AB 1000Base-T
|
|
IEEE802.3Z 1000Base-X
|
|
IEEE802.3P Qos
|
|
IEEE802.1D Yaygın Ağacı
|
|
İleri& &Filtreinting Oran:
|
14.880pps (10Mbps)
|
|
148.800pps (100Mbps)
|
|
1,48.000ps (1000Mbps)
|
|
Paket arabellek belleği:
|
12m bit
|
|
İşleme Türü:
|
Mağaza ve
|
|
Arka plan bant genişliği
|
110Gbps
|
|
Maksimum paket uzunluğu:
|
10k bayt jumbo çerçeve
|
|
Adres Tablo Boyutu:
|
8K MAC adresleri
|
|
Arayüz
|
|
Konektör:
|
24 x RJ45
|
|
RS485:
|
1 X RS485 (isteğe bağlı)
|
|
Optik bağlantı noktası:
|
4 x 1000base-x SFP
|
|
USB-C:
|
1 X USB-C (yönetim için)
|
|
RS485 seri arayüz (isteğe bağlı)
|
|
Fiziksel arayüz
|
Endüstriyel standart 3 pimli vidalı terminal
|
|
Veri türü
|
1CH RS485 BI.
|
|
RS-485 sinyalleri
|
Veri+, veri-, gnd
|
|
Seri bağlantı noktası hat mesafesi (bakır)
|
1000 metre
|
|
Baud oranı
|
0 ~ 800kbps
|
|
Çevrental
|
|
Çalışma sıcaklığı:
|
-40 ° C ila 80 ° C (-40 ° F ila 176 ° F)
|
|
Depolama Sıcaklığı:
|
-40 ° C ila 85 ° C (-40 ° F ila 185 ° F)
|
|
Göreceli nem:
|
% 5 ila% 95 yoğunlaşmayan
|
|
MTBF
|
> 200.000 saat
|
|
Elektrik ve mekanik
|
|
Giriş gücü:
|
12~48VDC- Gereksiz güç (6 pimli terminal bloğu)
|
|
Güç Tüketimi:
|
8W Max
|
|
Koruma:
|
|
Güç girişi aşırı yükü:
|
Otomatik yeniden yerleştirilebilir
|
|
Ters Polarite:
|
Sunmak
|
|
DiP anahtarı
|
|
4 haneli daldırma anahtarıişlemekibre
|
Dalmak
|
İşlev
|
Ayarlar
|
|
SW 1
|
Vlan
|
Açık - Etkinleştirilmiş
|
Kapalı - Engelli
|
|
SW 2
|
Halka yönetimi
|
Açık - Etkinleştirilmiş
|
Kapalı - Engelli
|
|
SW 3
|
Rezerve
|
On - Ayrılmış
|
Kapalı - Ayrılmış
|
|
SW 4
|
Rezerve
|
On - Ayrılmış
|
Kapalı - Ayrılmış
|
|
LED göstergeleri:
|
|
PWR:
|
Güç durumu
|
|
Ethernet (bağlantı noktası başına):
|
Bağlantı/Etkinlik
|
|
RJ45 bağlantı noktası
|
(T1 ~ T24)
|
|
Fiber:
|
Gigabit SFP Port: F25 ~ F28
|
|
Boyutlar (WXDXH):
|
155 X115 X85 mm
|
|
Ağırlık:
|
1.2KG
|
|
İNŞAAT:
|
Alüminyum Dava
|
|
Montaj Seçenekleri:
|
Din-Ray Dağı
|
|
Yazılım Özellikleri
|
|
Fazlalık protokolleri
|
Destek STP/RSTP/MSTP/ERPSV2, Bağlantı Toplama
|
|
Çok noktaya yayın desteği
|
Destek IGMP Snooping V1/V2/V3-Destek GMRP, GVMP, 802.1Q
|
|
Vlan
|
Destek IEEE 802.1Q 4K VLAN-Destek Qinq, Double VLAN,
|
|
Zaman yönetimi
|
SNTP
|
|
Qos
|
Akışa dayalı yeniden yönlendirme
Akışa dayalı hız sınırlayıcı
Akış Tabanlı Paket Filtreleme
8*Her bağlantı noktasının çıktı kuyrukları 802.1p/dscp öncelik eşleme
Diff-Serv QoS, öncelik işareti/açıklama
Kuyruk Zamanlama Algoritması (SP, WRR, SP+WRR)
|
|
ACL
|
Port tabanlı yayınlama ACL
ACL Port ve VLAN'a dayalı
L2 ila L4 paket filtreleme, ilk 80 bayt mesajı eşleştirme.
MAC, Hedef MAC adresi, IP kaynağı, hedef IP, IP protokol türü, TCP/UDP bağlantı noktası, TCP/UDP bağlantı noktası aralığı ve VLAN, vb.
|
|
Teşhis bakımı
|
Destek bağlantı noktası yansıtma, syslog, ping
|
|
Yönetim işlevi
|
Destek CLI, Web, SNMPV1/V2/V3, Yönetim için Telnet Sunucusu, EEE, LLDP, DHCP Sunucusu/İstemcisi (IPv4/IPv6), Bulut/MQTT
|
|
Alarm yönetimi
|
Destek 1 Yolu Röle Alarm Çıktı, RMON, TRAP
|
|
Güvenlik
|
Yayın Fırtına Koruması, HTTPS/SSLV3, AAA & RADIUS, SSH2.0
DHCP Snooping'i Destekleyin, Seçenek 82-802.1x Güvenlik Erişim,
Kullanıcı Hiyerarşik Yönetimi, ACL Erişim Kontrol Listesi, Destek
DDOS Destek-Port tabanlı MAC filtreleme / bağlama, MAC kara delikleri, IP kaynak koruması, bağlantı noktası izolasyonu, ARP mesajı hızı sınırı
|
|
İleri Katman 2+ Özellikleri
|
IPv4/IPv6 Yönetimi
Statik yol
|
|
Düzenleyici onaylar
|
|
ISO9001, CE, ROHS, FCC
|
|
EN55022: 2010+AC: 2011, Sınıf A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024: 2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (dalgalanma)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Sipariş bilgileri
|
Model
|
Tanım
|
|
ETH-DIMC2424M
|
Endüstriyel L2 + 24 Port 10/100/1000T + 4-Port 1000x SFP Yönetilen Ethernet Anahtarı
|
|
SFP Seçenekleri
|
► SFP seçeneği. Lütfen SFP Seçenekler sayfamızdan SFP'nizi seçin
|
|
► SFP modülü ayrı olarak satın alınmalıdır.
|
|
Montaj seçenekleri
|
► Varsayılan din-ray braketi yüklü
|
|
Güç seçenekleri
|
► Din-rail güç kaynağı. Terminal bloğu için açık tel.
|
|
► Güç kaynağı ayrı olarak satın alınmalıdır.
|
