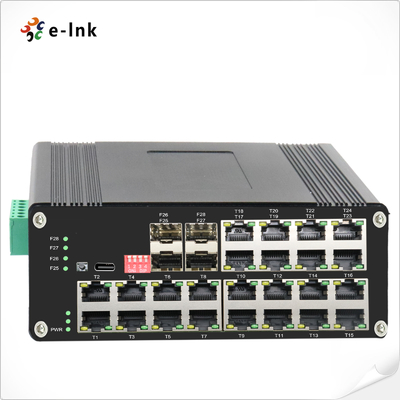

Endüstriyel L2+ 24-Port Gigabit PoE Switch 4 SFP 720W Bütçe USB-C
Genel Bakış
ETH-DIMC2424MP Serisi, sağlamlaştırılmış bir L2+ yönetilebilir PoE Ethernet switch'idir ve
24 Gigabit PoE+ RJ45 portu ve 4 Gigabit SFP uplink'iözelliği taşır. Muazzam bir 720W PoE
bütçesiile IP kameraları, AP'leri ve IoT cihazlarını uzun mesafelerde güvenilir bir şekilde çalıştırır. DIP
anahtarı, tek tuşla VLAN, halka yönetimi, PoE sıfırlama ve 250m PoE uzantısı sağlar,
sahada kurulumu basitleştirir. Sağlam IP40 alüminyum kasa, geniş -40°C ila +80°C
çalışma sıcaklığı, yedek güç girişleri ve gelişmiş güvenlik özellikleri, onu
endüstriyel otomasyon, gözetim ve ulaşım ağları için ideal hale getirir.
Özellikler
24 × Gigabit PoE+ RJ45 + 4 × Gigabit SFP portu
IEEE 802.3af/at PoE'yi destekler, 720W'a kadar PoE güç bütçesi
Tek tuşla DIP anahtar fonksiyonları: VLAN, Halka, PoE Sıfırlama, 250m PoE uzantısı
USB-C yönetim portu – RS232 seri erişimi olmadan hızlı kurulum
110Gbps anahtarlama kapasitesi, Jumbo Frame 10K bayt
Gelişmiş yedeklilik: STP/RSTP/MSTP/ERPSv2, bağlantı toplama
Sağlam güvenlik: 802.1X, SSH, HTTPS, RADIUS, DoS/DDoS koruması
PoE yönetimi: zamanlama, çıkış önceliği, güç tahsisi
Sağlamlaştırılmış IP40 alüminyum gövde, fansız, DIN-ray montajı
Geniş çalışma sıcaklığı: -40°C ila +80°C, MTBF > 200.000 saat
Teknik İndeksler
|
Ethernet
|
|
Standartlar:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE802.3p QoS
|
|
IEEE802.1d Spanning Tree
|
|
İleri & Filtreleme Hızı:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Paket Tampon Belleği:
|
12M bit
|
|
İşleme Tipi:
|
Depola ve İlet
|
|
Arka panel bant genişliği
|
110Gbps
|
|
Maksimum Paket Uzunluğu:
|
10K Bayt Jumbo Frame
|
|
Adres Tablosu Boyutu:
|
8K MAC Adresleri
|
|
Arayüz
|
|
Konektör:
|
24 x RJ45
|
|
RS485:
|
1 x RS485 (Opsiyonel)
|
|
Optik Port:
|
4 x 1000Base-X SFP
|
|
USB-C:
|
1 x USB-C (Yönetim için)
|
|
RS485 Seri Arayüz (Opsiyonel)
|
|
Fiziksel arayüz
|
Endüstriyel standart 3-pin vida terminali
|
|
Veri tipi
|
1Ch RS485 Çift Yönlü
|
|
RS-485 sinyalleri
|
Veri+, Veri-, GND
|
|
Seri port hat mesafesi (bakır)
|
1000 metre
|
|
Baud hızı
|
0 ~ 800kbps
|
|
PoE (Ethernet Üzerinden Güç)
|
|
Standart:
|
IEEE 802.3at Ethernet Üzerinden Güç Artı
|
|
IEEE 802.3af Ethernet Üzerinden Güç
|
|
Port:
|
RJ45
|
|
Güç Pin Ataması
|
4/5(+), 7/8(-)
|
|
PoE Bütçesi:
|
En fazla 720-watt PoE bütçesi
|
|
Çevresel
|
|
Çalışma Sıcaklığı:
|
-40°C ila 80°C (-40°F ila 176°F)
|
|
Depolama Sıcaklığı:
|
-40°C ila 85°C (-40°F ila 185°F)
|
|
Bağıl Nem:
|
%5 ila %95 yoğuşmasız
|
|
MTBF
|
> 200.000 saat
|
|
Elektriksel ve Mekanik
|
|
Giriş Gücü:
|
48~57VDC, Yedek Güç (6-pin Terminal Bloğu)
|
|
Güç Tüketimi:
|
8W Maks.(Kullanımda PoE<720W)
|
|
Koruma:
|
|
Güç Girişi Aşırı Yük:
|
Otomatik Sıfırlanabilir
|
|
Ters Polarite:
|
Mevcut
|
|
DİP Anahtarı
|
|
4 haneli DIP anahtarı fonksiyon
|
DIP
|
Fonksiyon
|
Ayarlar
|
|
SW 1
|
VLAN
|
AÇIK - Etkin
|
KAPALI - Devre Dışı
|
|
SW 2
|
Halka Yönetimi
|
AÇIK - Etkin
|
KAPALI - Devre Dışı
|
|
SW 3 (yükseltilecek)
|
250m PoE Ağı
|
AÇIK - Etkin
|
KAPALI - Devre Dışı
|
|
SW 4 (yükseltilecek)
|
PoE Sıfırlama
|
AÇIK - Etkin
|
KAPALI - Devre Dışı
|
|
LED Göstergeleri:
|
|
Güç:
|
Güç Durumu
|
|
Ethernet (Port Başına):
|
Bağlantı/Etkinlik
|
|
PoE
|
PoE Durumu (T1~T24)
|
|
Fiber:
|
Gigabit SFP Portu: F25~F28
|
|
Boyutlar (GxDxY):
|
155 x 115 x 85 mm
|
|
Ağırlık:
|
1.2KG
|
|
Kasa:
|
Alüminyum Kasa
|
|
Montaj Seçenekleri:
|
DIN-Ray montajı
|
|
Yazılım Özellikleri
|
|
Yedeklilik Protokolleri
|
STP/RSTP/MSTP/ERPSv2, Bağlantı Toplama Desteği
|
|
Çoklu Yayın Desteği
|
IGMP Snooping V1/V2/V3 Desteği,GMRP, GVMP,802.1Q desteği
|
|
VLAN
|
IEEE 802.1Q 4K VLAN Desteği,QINQ, Çift VLAN desteği,
|
|
Zaman Yönetimi
|
SNTP
|
|
QOS
|
Akış tabanlı yönlendirme
Akış tabanlı hız sınırlaması
Akış tabanlı paket filtreleme
Her portun 8*Çıkış kuyruğu 802.1p/DSCP öncelik eşlemesi
Diff-Serv QoS, Öncelik İşareti/Açıklama
Kuyruk Zamanlama Algoritması (SP, WRR, SP+WRR)
|
|
ACL
|
Port tabanlı ACL Yayınlama
Port ve VLAN'a dayalı ACL
L2'den L4'e paket filtreleme, ilk 80 bayt mesajı eşleştirme.
MAC, Hedef MAC adresi, IP Kaynağı, Hedef IP, IP Protokol Türü, TCP/UDP Portu, TCP/UDP Port Aralığı ve VLAN vb. tabanlı ACL sağlayın
|
|
PoE Yönetimi
|
PoE güç kaynağının toplam güç limiti
PoE çıkış gücü tahsisi
PoE çıkış önceliği yapılandırması
PoE çalışma durumu
PoE işleminin zamanlaması
|
|
Teşhis Bakımı
|
Port yansıtma, Syslog, Ping desteği
|
|
Yönetim Fonksiyonu
|
Yönetim için CLI, WEB, SNMPv1/v2/v3, Telnet sunucusu, EEE, LLDP, DHCP Sunucusu/İstemcisi (IPv4/IPv6), Bulut/MQTT desteği
|
|
Alarm Yönetimi
|
1 yönlü röle alarm çıkışı, RMON, TRAP desteği
|
|
Güvenlik
|
Yayın Fırtınası Koruması, HTTPS/SSLv3, AAA & RADIUS, SSH2.0
DHCP Snooping, Seçenek 82 desteği,802.1X güvenlik erişimi,
Kullanıcı hiyerarşik yönetimi, ACL erişim kontrol listesi desteği,
DDOS desteği,port tabanlı MAC filtreleme / bağlama, MAC kara delikleri, IP kaynak koruması, Port izolasyonu, ARP mesaj hızı limiti
|
|
Gelişmiş Katman 2+ Özellikleri
|
IPv4/IPv6 Yönetimi
Statik Rota
|
|
Yasal Onaylar
|
|
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, Sınıf A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Dalgalanma)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Sipariş Bilgileri
|
Model
|
Açıklama
|
|
ETH-DIMC2424MP
|
Endüstriyel L2+ 24-Port 10/100/1000T 802.3at PoE + 4-Port 1000X SFP Yönetilebilir Ethernet Switch
|
|
SFP Seçenekleri
|
► SFP seçeneği. Lütfen SFP'nizi SFP Seçenekleri Sayfamızdan seçin
|
|
► SFP modülü ayrıca satın alınmalıdır.
|
|
Montaj Seçenekleri
|
► Varsayılan DIN-Ray Braketi takılı
|
|
Güç Seçenekleri
|
► DIN-Ray Güç Kaynağı. Terminal Bloğu için Açık Kablo.
|
|
► Güç Kaynağı ayrıca satın alınmalıdır.
|

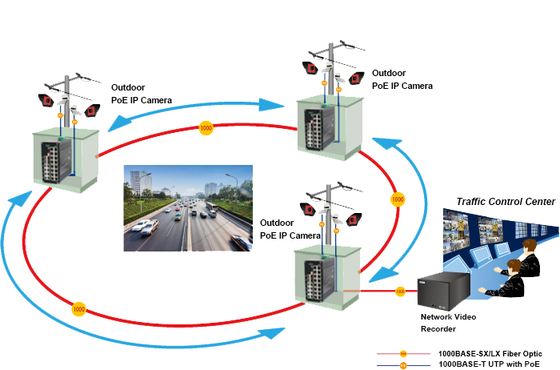

Uygulama
