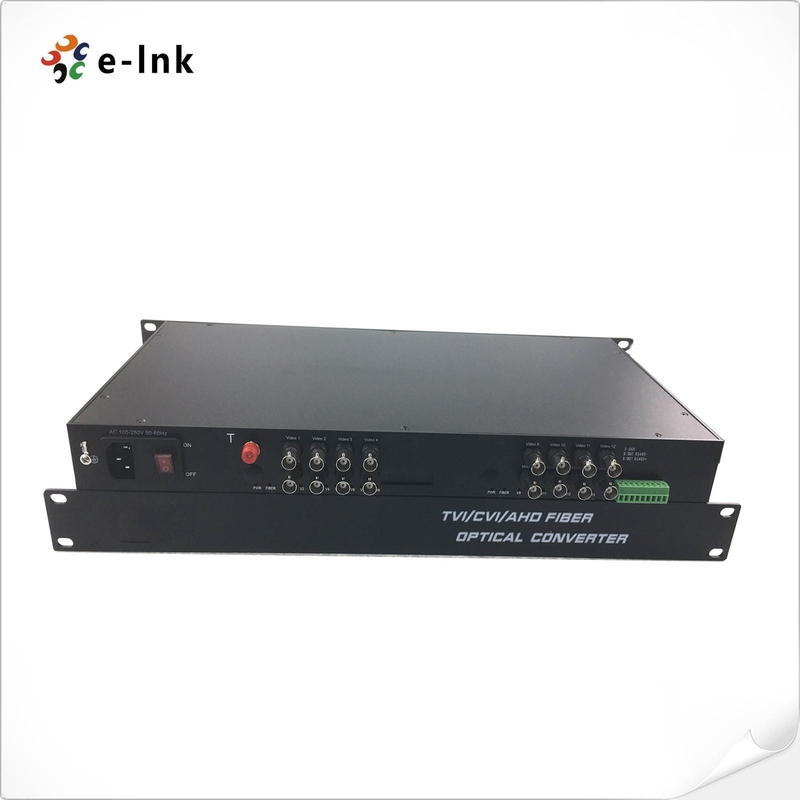

16Ch 5MP HD-Video 4'ü 1 Arada Video Fiber Dönüştürücü
HD-Video Fiber Dönüştürücüye Genel Bakış
The E-Link 16 Kanallı 4'ü 1 Arada Video Fiber Dönüştürücü yüksek yoğunluklu video
iletim teknolojisinde öncüdür. Bu gelişmiş sistem, AHD, HD-CVI, HD-TVI veya CVBS analog
sinyallerini optik sinyallere dönüştürerek, 120 km'ye kadarmesafelerde
tek bir fiber üzerinden
olağanüstü uzun mesafeli iletim sağlar. Sıkıştırılmamış HD video teknolojisi kullanılarak, on altı kanal video aynı anda iletilebilirken, 5MP'ye kadar çözünürlükleri
destekler. Tamamen tak ve çalıştır tasarımı,
herhangi bir elektronik veya optik ayarlamaya gerek bırakmaz ve tüm kanallar için kapsamlı LED durum izleme
özelliğine sahiptir. Hem bağımsız hem de rafa monte kurulum seçenekleriyle, bu kurumsal düzeydeki çözüm,
büyük ölçekli gözetim sistemleri, yayın tesisleri ve önemli video kanalı kapasitesi gerektiren güvenlik uygulamaları için idealdir.
HD-Video Fiber Dönüştürücü Özellikleri
-
Sıkıştırmasız Kodlama: Orijinal video kalitesini kayıp olmadan korur.
-
Otomatik Video Algılama: Çeşitli giriş video formatlarını otomatik olarak tanır.
-
Fiber Üzerinden Çoklu Sinyal: Tek bir fiber optik kablo üzerinden PTZ kontrol verileri (RS485) ile birlikte AHD, HDCVI, HD-TVI veya CVBS video sinyallerinin eş zamanlı iletimini destekler.
-
Geniş Kamera Uyumluluğu: 5MP, 4MP, 3MP, 1080P ve 720P kameralarla çalışır.
-
LED Göstergeleri: Fonksiyonel modların net durum izlemesini sağlar.
-
Endüstriyel Güvenilirlik: Zorlu ortamlarda istikrarlı çalışma için tasarlanmıştır.
-
Tak ve Çalıştır Kurulum: Yapılandırma gerektirmeden basit kurulum.
-
Geniş Çalışma Sıcaklığı: –15°C ila +65°C arasında güvenilir performans.
HD-Video Fiber Dönüştürücü Teknik İndeksler
|
Optik Fiber
|
|
Dalga Boyu
|
WDM:1310nm/1550nm
|
|
Çıkış Gücü
|
-8~3dBm
|
|
Optik fiber
|
50/125u çok modlu,62.5/125u çok modlu,9/125u tek modlu
|
|
Rx hassasiyeti
|
-26dBm
|
|
Optik konnektör
|
FC (varsayılan), ST veya SC (isteğe bağlı)
|
|
İletim Mesafesi
|
0~550M (MM) / 0~80KM (SM) (Varsayılan mesafe 20Km'dir)
|
|
Video
|
|
Kanal Sayısı
|
16
|
|
Giriş/çıkış empedansı
|
75 Ohm (dengesiz)
|
|
Standart video giriş/çıkış voltajı
|
1.0Vp-p
|
|
Video Bant Genişliği
|
50MHz
|
|
Örnekleme Bant Genişliği
|
8bit
|
|
Örnekleme Frekansı
|
108MHz
|
|
Sinyal gürültü oranı
|
>67dB
|
|
Yükselme ve Düşme süresi
|
<0.8ns
|
|
Optik Sinyal Öz Jitter
|
<0.2 UI
|
|
Diferansiyel Kazanç
|
< ±1.5%
|
|
Diferansiyel Faz
|
< ±1°
|
|
Konnektör
|
BNC
|
|
Desteklenen video
|
5MP 4MP 3MP 1080P 720P Kamera
|
|
PTZ Verileri
|
|
Protokol
|
Varsayılan: RS485 (RS232/RS422 İsteğe Bağlı)
|
|
Kanal sayısı
|
1
|
|
Konnektör
|
3 pimli Klemens Blokları
|
|
Veri Hızı
|
0-200Kbps
|
|
Yönler
|
Varsayılan :Rx'ten Tx'e Tek Yönlü (BIDI dubleks isteğe bağlı)
|
|
Çevresel
|
|
Çalışma Sıcaklığı:
|
-15°C ila 65°C (5°F ila 149°F)
|
|
Depolama Sıcaklığı:
|
-40°C ila 85°C (-40°F ila 185°F)
|
|
Bağıl Nem:
|
%5 ila %95 yoğuşmasız
|
|
MTBF
|
> 100,000 saat
|
|
Elektriksel ve Mekanik
|
|
Giriş Gücü:
|
DC5V 2A
|
|
Güç Tüketimi:
|
≤6W
|
|
LED Göstergeleri:
|
|
Fiber
|
Fiber Durum
|
|
Video
|
LED1, LED2, LED3, LED4
|
|
Veri
|
Veri durumu
|
|
PWR
|
Güç Durumu
|
|
Boyutlar(GxDxY):
|
19” 1U şasi
482 x 220 x 44 mm
|
|
Ağırlık:
|
7Kg
|
|
Kasa:
|
Metal Kasa
|
|
Montaj Seçenekleri:
|
Duvara montaj/Rafa montaj
|
|
Yasal Onaylar
|
|
ISO9001
|
|
CE, RoHS ve FCC
|
HD-Video Fiber Dönüştürücü Sipariş Bilgileri
|
Model
|
Detaylar
|
|
LNK-5MP-16V-20
|
16-Ch HD-AHD/CVI/TVI/CVBS video (5MP 4MP 3MP 1080P 720P Kamera), 20km, tek modlu tek fiber, FC, 1 verici ve 1 alıcı dahil, çiftler halinde kullanılır
|
|
LNK-5MP-16V-20R
|
16-Ch HD-AHD/CVI/TVI/CVBS video (5MP 4MP 3MP 1080P 720P Kamera ) + 1-Ch Geriye Dönük Veri RS485 (PTZ Kameralar için), 20km, tek modlu tek fiber, FC, 1 verici ve 1 alıcı dahil, çiftler halinde kullanılır
|
HD-Video Fiber Dönüştürücü Uygulaması
Satış Sonrası ve Garanti Politikası
Bundan oluşur çevrimiçi müşteri hizmetleri ve telefonla müşteri hizmetleri, sağlayan ürün danışmanlığı,
uzaktan teknik destek, bakım ve kabul hizmetleri.
Hizmet Politikası: Üç aylık değiştirme ve üç yıllık garanti.
Değiştirme: Bir dizi ürün satın alındıktan sonraki üç ay içinde, ürün arızasının teknisyenler tarafından test edilmesi ve doğal olmayan afetlerin neden olmadığı insan kaynaklı hasarların ardından, alıcı doğrudan
aynı tür ürünleri değiştirmek için satın alma noktasına gidebilir veya benzer performansa sahip bir ürün.
Ürün testinde sorun yoksa, orijinal numune iade edilecektir.
Garanti
: Doğal olmayan afetlerin neden olmadığı insan kaynaklı hasarlar için şirketimizin ücretsiz garanti süresi 1 yıldır.[Aşağıdaki durumlar değiştirme ve ücretsiz bakım kapsamına girmez]
1. Ürün kılavuzundaki talimatlara uygun olmayan çalıştırma ve bakımdan kaynaklanan hasarlar.
2. Uygunsuz voltaj girişi, su girişi ve kırılma gibi insan faktörlerinden kaynaklanan hasarlar.
3. Yıldırım, deprem, yangın vb. doğal afetlerin neden olduğu ürün hasarları.
3. Şirketin izni olmadan, yerleşik ayarların yetkisiz olarak değiştirilmesi veya onarılması.
4. Ücretsiz bakım kapsamı dışındaki ürünler.
5. Müşteriler tarafından gönderilen onarımlar sırasında taşıma, yükleme ve boşaltmadan kaynaklanan hasarlar.
6. Ürün garanti kartındaki ürün barkodu veya modeli, ürünün kendisiyle uyumlu değildir.
7. Tasarım, teknoloji, üretim ve kalite gibi ürün dışı diğer sorunlardan kaynaklanan arıza veya hasar.
