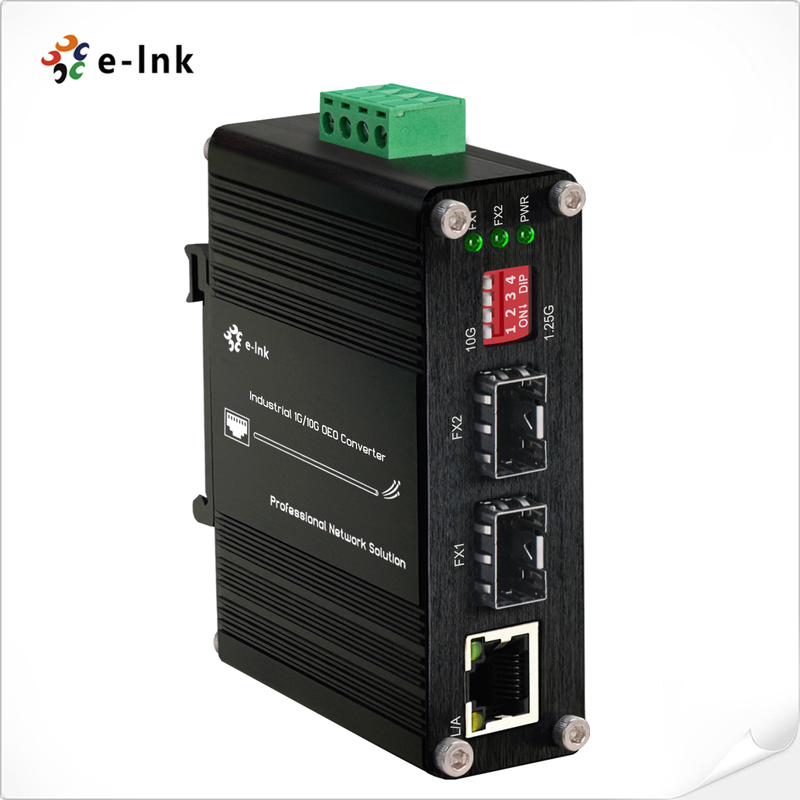

Endüstriyel 1G / 10G SFP +'dan SFP + OEO Dönüştürücüsü (3R Tekrarlayıcı) 1G Ethernet Medya Dönüştürücü Fonksiyonu ile
SanayiOEO Değiştiricisi Özet
BuETH-IMC2402-OEO serisibirendüstriyel 10G optik-elektrik-optik (OEO) dönüştürücü
Sert ortamlarda sağlam fiber optik ağ genişlemesi için tasarlanmıştır.
Sıcaklık aralığı:-40°C ila 80°C, bu birim yüksek performanslı bir medya dönüştürücü olarak çalışır,
uzun mesafe iletimleri için tekrarlayıcı veya sinyal yeniden üreticisi120 km'ye kadarBu çok yönlü birim
Birden fazla 10G protokolü, dahil10G Ethernet, SDH/SONET STM-64/OC-192, ve 10G Fiber Channel.
Bu, ağ omurgası için idealdir.SAN, LAN ve MAN uygulamalarıETH-IMC2402-OEO
Esnek optik dalga boyu dönüşümü özellikleri(1310 nm, 1550 nm, CWDM ve DWDM)ve teklifleri
İkisi defiber-to-fiber ve fiber-to-copper (1 Gbps) medya dönüşümüAynı zamanda döngü fonksiyonu da var.
Gelişmiş teşhisler için.Veri merkezleri, telekomünikasyon
odalar ve endüstriyel ortamlar, ETH-IMC2402-OEO istikrarlı, uzun mesafeli veri aktarımını sağlar
Zorlu koşullarda.
Endüstriyel OEO Dönüştürücü Özellikleri
- Evet.Şeffaf ulaşımPürüzsüz veri aktarımı için ultra düşük gecikme ile
- Evet.3R fonksiyonuGüvenilir sinyal güçlendirme için (yenilenme, yeniden şekillendirme, yeniden zamanlama)
- Evet.Sıcak fiş açılırkolay montaj ve izleme için tam durumlu LED ekranı ile
- Evet.ITU tarafından belirlenen DWDM/CWDM dalga boylarını desteklerentegre DDM (Dijital Diagnostik İzleme) işlevi ile
- Evet.Döngü-geriveJumbo ÇerçeveEsnek ağ konfigürasyonlarına destek
- Evet.DIP anahtarı1.25G ve 10G fiber veri oranları arasında kolay seçim için
- Evet.Çok yönlü çalışmaEthernet ile birlikte kullanıldığında 1G Ethernet Media Converter olarak
- Evet.Dayanıklı IP40 alüminyum kabıendüstriyel ortamlarda koruma için
- Evet.Esnek montaj seçenekleri: DIN-Rail veya Duvar Montajı
- Evet.Çalışma sıcaklık aralığı: -40°C'den 80°C'ye (-40°F'den 176°F'ye) aşırı ortamda kullanım için
SanayiOEO dönüştürücüTeknik Endeksler
|
Performans Verileri
|
Teknik Endeksler
|
|
Ekipmanın fonksiyonu
|
3R Tekrarlayıcı
|
|
İletişim hızı
|
10G: 8.5Gb/s-11.7Gb/s
|
|
Protokoller
|
8.5G Fiber Kanalı
SONET OC-192, SDH STM-64 (9.95Gbps)
10G WAN (10Gbps)
10G LAN (10.31Gbps)
OTN OTU-2 (G.709) (10.70Gbps)
255/237 FEC kodlaması ile 10G LAN (11.09Gbps)
10G Fiber Kanalı (11.32Gbps)
10G POS
|
|
Arayüz Tipi
|
SFP+ SFP+'ya
|
|
İletişim mesafesi
|
SFP+ modülü: 80km'ye kadar
|
|
Maksimum Paket
Gönderme oranı
|
14,880950/S
|
|
Çalışma sıcaklığı
|
-40°C'den 80°C'ye (-40°F'den 176°F'ye)
|
|
Depolama sıcaklığı
|
-40°C'den 85°C'ye (-40°F'den 185°F'ye)
|
|
Nitelikli Nemlilik
|
5% ila 95% yoğunlaşmayan
|
|
MTBF
|
> 200.000 saat
|
|
Ethernet Media Converter Özellikleri
|
|
STandardlar
|
IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX
IEEE 802.3ab 1000BASE-T
IEEE 802.3z, 1000BASE-SX/LX
IEEE 802.3x Tam ikili akış kontrolü
|
|
Çalışma Modu
|
10/100/1000BASE-T'den 1000BASE-SX/LX'e
|
|
Liman Türü
|
SFP'yeRJ45
|
|
Ağ Kabloları
|
Dönmüş çift
10BASE-T: 2 çiftli UTP Kat. 3,4,5, 100 metreye kadar
100BASE-TX: 2 çiftli UTP Cat. 5, 100 metreye kadar
1000BASE-T: 4 çiftli STP Cat 5 100 metreye kadar
Fiber-optik kablo
1000BASE-SX:
50/125μm veya 62.5/125μm çok modlu fiber kablosu, 220/550m/2km'ye kadar.
1000BASE-LX:
9/125μm tek modlu kablo, 10/20/40/80/120km uzun mesafe sağlar (SFP modülüne göre değişir)
|
|
Elektrik ve Mekanik
|
|
Girdi Gücü
|
12~48VDC, Gereksiz Güç (6 pinli terminal bloğu)
|
|
Güç tüketimi
|
8W Max
|
|
Koruma
|
|
Güç Girdi Aşırı yüklenme
|
Otomatik Yeniden ayarlanabilir
|
|
Ters Kutupluk
|
Mevcut
|
|
DIP Değiştirici
|
|
4 basamaklı DIP anahtarıfonksiyonİlişki
|
DIP
|
Görev
|
Ayarlar
|
|
SW 1
|
1.25G/10G
|
ON - 1.25 ~ 8.5G
|
OFF - 10.3G veya 14.025G
|
|
SW 2
|
Sınırlı
|
ON - Ayrıcalıklı
|
Kapalı. Sınırlı
|
|
SW 3
|
Sınırlı
|
ON - Ayrıcalıklı
|
Kapalı. Sınırlı
|
|
SW 4
|
Sınırlı
|
ON - Ayrıcalıklı
|
Kapalı. Sınırlı
|
|
LED göstergeler:
|
|
PWR
|
Güç Durumu
|
|
FX1
|
SFP Port-1
|
|
FX2
|
SFP Port-2
|
|
L/A
|
TP LINK/ACT
|
|
Boyutlar (WxDxH)
|
95 x 70 x 30 mm
|
|
Ağırlık
|
0.25Kilogram
|
|
Kaplama
|
Alüminyum Dava
|
|
Montaj seçenekleri:
|
DIN-Rail montajı
|
|
Düzenleyici onaylar
|
|
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, Sınıf A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Sürtü)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Endüstriyel OEO Değiştiricisi Sipariş Bilgisi
|
Model
|
Açıklama
|
|
ETH-IMC2402-OEO
|
Endüstriyel 1G / 10G SFP +'dan SFP + OEO dönüştürücüsü (3R Tekrarlayıcı) 1G Ethernet Medya Dönüştürücü İşlevleri
|
|
SFP Seçenekleri
|
SFP seçeneği. Lütfen SFP Seçenekleri sayfamızda SFP seçeneğinizi seçin.
|
|
SFP modülü ayrı satın alınmalıdır.
|
|
Montaj Seçenekleri
|
- Varsayılan DIN-Rail Bracket yüklenmiştir
|
|
Güç Seçenekleri
|
DIN-Rail güç kaynağı. Terminal bloğu için açık tel.
|
|
Güç kaynağı ayrı satın alınmalıdır.
|
Endüstriyel OEO Dönüştürücü Uygulamaları
Uygulama 1 ((1G/10G OEO Değiştiricisi):
Uygulama 2 (Fiber-to-Copper Media Converter fonksiyonu):
