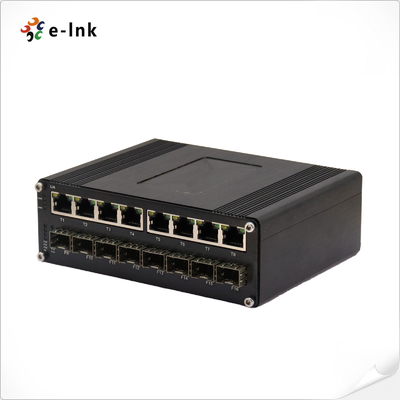

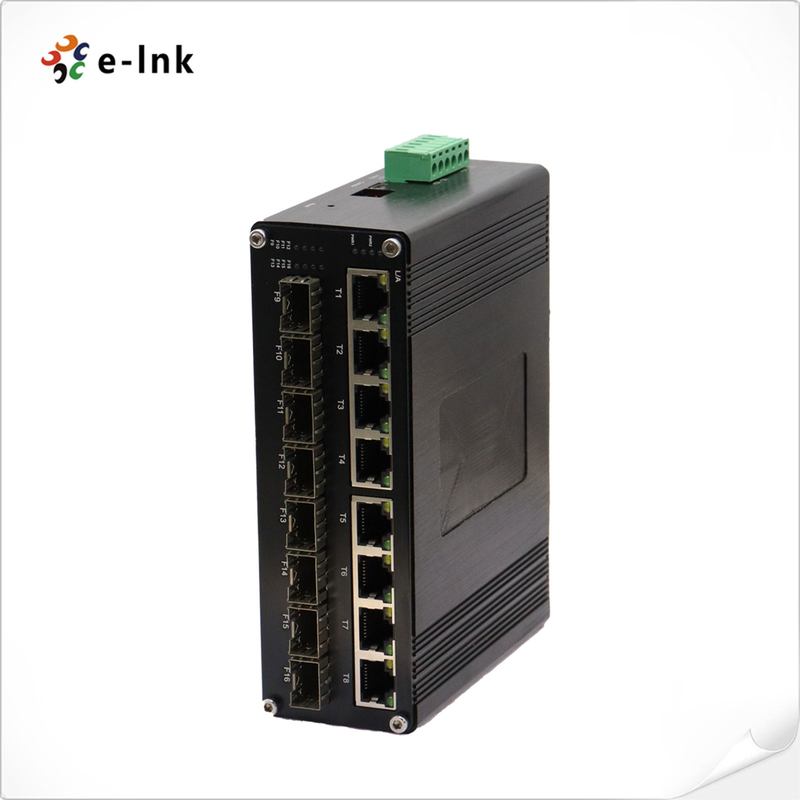

Endüstriyel L2+ 8-Port 10/100/1000T + 8-Port 1000X SFP Yönetilebilir Ethernet Anahtarı
Endüstriyel Yönetilebilir Ethernet Anahtarına Genel Bakış
The LNK-IMC808GM serisi, sağlamlaştırılmış bir L2+ yönetilebilir Ethernet anahtarıdır 8x 10/100/1000Base-T RJ45
portu ve 8x 1000Base-X SFP fiber portu ile. Zorlu ortamlara uygun olarak tasarlanan seri, yüksek güvenilirlik sağlar
ve IP kameralar ve WAP'lerile sorunsuz entegrasyon sağlar. Ayrıca esnek fiber bağlantısı sunar
(tek modlu ve çok modlu). Uzak konumlar arasında ağları genişletmek için idealdir
ve gelişmiş yönetim ve tak ve çalıştır dağıtımı sunar.
Endüstriyel Yönetilebilir Ethernet Anahtarı Özellikleri
►Destekler 8×10/100/1000Base-T RJ45 portları + 8×1000Base-X SFP yuvaları
►RJ45 portları 10/100/1000Mbps tam/yarım çift yönlü, otomatik müzakere ve Otomatik MDI/MDIX'i destekler
►USB-C yönetim portu kolay yapılandırma için, RS232 seri erişim ihtiyacını ortadan kaldırır
►Destekler 9K Jumbo Çerçeveler gelişmiş veri iletim verimliliği için
►Uyumlu IEEE 802.3az Enerji Verimli Ethernet (EEE)
►Sağlam IP40 dereceli alüminyum muhafaza dayanıklılık için
►Esnek DIN-ray montajı endüstriyel ortamlar için
►Geniş çalışma sıcaklığı aralığı: -40°C ila 80°C (-40°F ila 176°F)
Endüstriyel Yönetilebilir Ethernet Anahtarı Teknik İndeksleri
|
Ethernet
|
|
Standartlar:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE802.3p QoS
|
|
IEEE802.1d Spanning Tree
|
|
İleri & Filtreleme Oranı:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Paket Arabellek Belleği:
|
2.75M bit
|
|
İşleme Türü:
|
Depola ve İlet
|
|
Arka panel bant genişliği
|
64Gbps
|
|
Maksimum Paket Uzunluğu:
|
16K Bayt Jumbo Çerçeve
|
|
Adres Tablosu Boyutu:
|
16K MAC Adresleri
|
|
Arayüz
|
|
Konektör:
|
8 x RJ45
|
|
Optik Port:
|
8 x 1000Base-X SFP
|
|
USB-C:
|
1 x USB-C (Yönetim için)
|
|
RS485 Seri Arayüz (İsteğe Bağlı)
|
|
Fiziksel arayüz
|
Endüstriyel standart 3 pimli vida terminali
|
|
Veri türü
|
1Ch RS485 Çift Yönlü
|
|
RS-485 sinyalleri
|
Veri+, Veri-, GND
|
|
Seri port hat mesafesi (bakır)
|
1000 metre
|
|
Baud hızı
|
0 ~ 800kbps
|
|
Çevresel
|
|
Çalışma Sıcaklığı:
|
-40°C ila 80°C (-40°F ila 176°F)
|
|
Depolama Sıcaklığı:
|
-40°C ila 85°C (-40°F ila 185°F)
|
|
Bağıl Nem:
|
%5 ila %95 yoğuşmasız
|
|
MTBF
|
> 200.000 saat
|
|
Elektriksel ve Mekanik
|
|
Giriş Gücü:
|
12~57VDC, Yedek Güç (6 pimli Terminal Bloğu)
|
|
Güç Tüketimi:
|
8W Maks.
|
|
Koruma:
|
|
Güç Girişi Aşırı Yük:
|
Otomatik Sıfırlanabilir
|
|
Ters Polarite:
|
Mevcut
|
|
DIP Anahtarı
|
|
4 haneli DIP anahtarı fonksiyon
|
DIP
|
Fonksiyon
|
Ayarlar
|
|
SW 1
|
VLAN
|
AÇIK - Etkin
|
KAPALI - Devre Dışı
|
|
SW 2
|
Halka Yönetimi
|
AÇIK - Etkin
|
KAPALI - Devre Dışı
|
|
SW 3
|
Rezerve
|
AÇIK - Rezerve
|
KAPALI - Rezerve
|
|
SW 4
|
Rezerve
|
AÇIK - Rezerve
|
KAPALI - Rezerve
|
|
LED Göstergeleri:
|
|
Güç:
|
Güç Durumu
|
|
Ethernet (Port Başına):
|
Bağlantı/Etkinlik
|
|
Fiber:
|
Gigabit SFP Portu: F9~F14
|
|
Boyutlar (GxDxY):
|
149 x 114 x 50 mm
|
|
Ağırlık:
|
0.65Kg
|
|
Kasa:
|
Alüminyum Kasa
|
|
Montaj Seçenekleri:
|
DIN-Ray montajı
|
|
Yazılım Özellikleri
|
|
Yedeklilik Protokolleri
|
STP/RSTP/MSTP/ERPSv2, Link Toplama Desteği
|
|
Çoklu Yayın Desteği
|
IGMP Snooping V1/V2/V3 Desteği,GMRP, GVMP,802.1Q desteği
|
|
VLAN
|
IEEE 802.1Q 4K VLAN Desteği,QINQ, Çift VLAN desteği,
|
|
Zaman Yönetimi
|
SNTP
|
|
QOS
|
Akış tabanlı yönlendirme
Akış tabanlı hız sınırlaması
Akış tabanlı paket filtreleme
Her portun 8*Çıkış kuyruğu 802.1p/DSCP öncelik eşlemesi
Diff-Serv QoS, Öncelik İşareti/Yorum
Kuyruk Zamanlama Algoritması (SP, WRR, SP+WRR)
|
|
ACL
|
Port tabanlı ACL Yayınlama
Port ve VLAN'a dayalı ACL
L2'den L4'e paket filtreleme, ilk 80 bayt mesajı eşleştirme.
MAC, Hedef MAC adresi, IP Kaynağı, Hedef IP, IP Protokol Türü, TCP/UDP Portu, TCP/UDP Port Aralığı ve VLAN vb. tabanlı ACL sağlayın
|
|
Teşhis Bakımı
|
Port yansıtma, Syslog, Ping desteği
|
|
Yönetim Fonksiyonu
|
CLI, WEB, SNMPv1/v2/v3, yönetim için Telnet sunucusu, EEE, LLDP, DHCP Sunucusu/İstemcisi (IPv4/IPv6), Bulut/MQTT desteği
|
|
Alarm Yönetimi
|
1 yönlü röle alarm çıkışı, RMON, TRAP desteği
|
|
Güvenlik
|
Yayın Fırtınası Koruması, HTTPS/SSLv3, AAA & RADIUS, SSH2.0
DHCP Snooping, Seçenek 82 desteği,802.1X güvenlik erişimi,
Kullanıcı hiyerarşik yönetimi, ACL erişim kontrol listesi desteği,
DDOS desteği,port tabanlı MAC filtreleme / bağlama, MAC kara delikleri, IP kaynak koruması, Port izolasyonu, ARP mesaj hızı sınırı
|
|
Gelişmiş Katman 2+ Özellikleri
|
IPv4/IPv6 Yönetimi
Statik Rota
|
|
Yasal Onaylar
|
|
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, Sınıf A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Dalgalanma)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Endüstriyel Yönetilebilir Ethernet Anahtarı Sipariş Bilgileri
|
Model
|
Açıklama
|
|
LNK-IMC808GM
|
Endüstriyel L2+ 8-Port 10/100/1000T + 8-Port 1000X SFP Yönetilebilir Ethernet Anahtarı
|
|
SFP Seçenekleri
|
► SFP seçeneği. Lütfen SFP'nizi SFP Seçenekleri Sayfamızdan seçin
|
|
► SFP modülü ayrıca satın alınmalıdır.
|
|
Montaj Seçenekleri
|
► Varsayılan DIN-Ray Braketi takılı
|
|
Güç Seçenekleri
|
► DIN-Ray Güç Kaynağı. Terminal Bloğu için Açık Kablo.
|
|
► Güç Kaynağı ayrıca satın alınmalıdır.
|
Endüstriyel Yönetilebilir Ethernet Anahtarı Uygulaması
