MEndüstriyel L2+ 8-Port 10/100/1000T 802.3at PoE + -Port 1000X SFP Yönetilebilir Ethernet Anahtarı
Endüstriyel Yönetilebilir Ethernet Anahtarına Genel Bakış

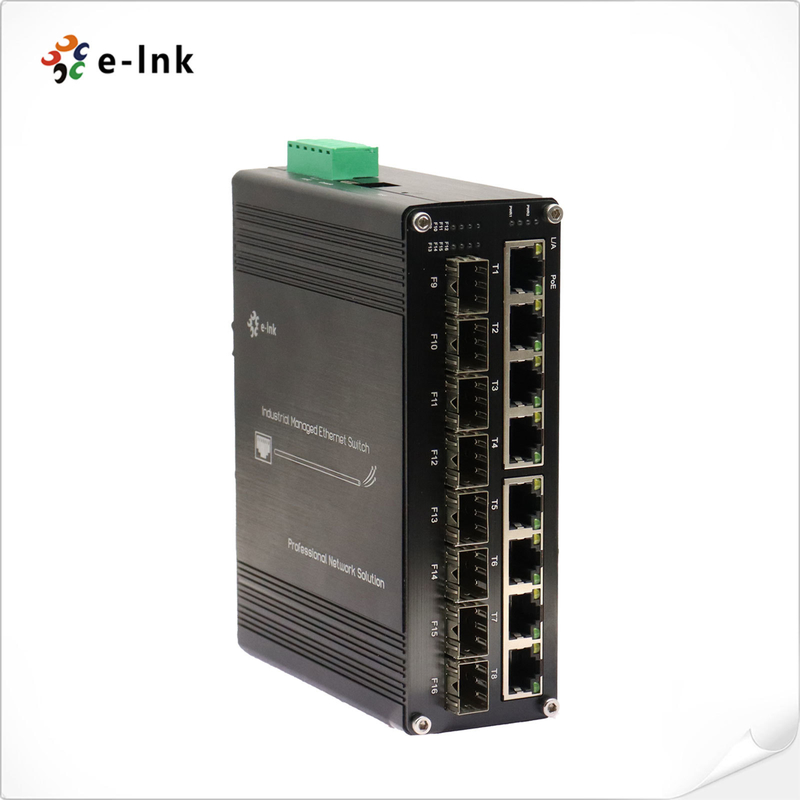

The LNK-IMC808GPM Serisi, sağlamlaştırılmış bir L2+ yönetilebilir endüstriyel anahtardır. Özellikleri
8x 10/100/1000Base-T RJ45 portu ve 802.3at PoE+ desteği, ayrıca 8x 1000Base-X SFP fiber portu içerir.
Zorlu ortamlar için tasarlanan anahtar, cihazlar için yüksek güçlü PoE sağlar IP kameralar
ve kablosuz erişim noktaları. Esnek fiber bağlantı (tek modlu ve çok modlu) sağlar
ve uzak konumlar arasında kesintisiz ağ entegrasyonunu sağlar.
Anahtar gelişmiş yönetim ve güvenilirlik sunar.
Endüstriyel Yönetilebilir Ethernet Anahtarı Özellikleri
DIN-ray montajıSağlar 8×10/100/1000Base-T RJ45 portu ve 8×1000Base-X SFP yuvası
DIN-ray montajıRJ45 portları 10/100/1000Mbps tam/yarım çift yönlü, otomatik müzakere ve Otomatik MDI/MDIX'i destekler
DIN-ray montajıPoE uygulamaları için IEEE 802.3af/at uyumlu
DIN-ray montajıDIP anahtar kontrolü tek tuşla VLAN, tek tuşla halka yönetimi, PoE sıfırlama ve genişletilmiş 250m PoE iletimi
DIN-ray montajı►Basitleştirilmiş yapılandırma için
DIN-ray montajı, RS232 seri erişim ihtiyacını ortadan kaldırır►Destekler
DIN-ray montajı yüksek performanslı veri aktarımı için►
DIN-ray montajıIEEE 802.3az Enerji Verimli Ethernet (EEE)►Sağlam
DIN-ray montajı gelişmiş dayanıklılık için►Kolay
DIN-ray montajı endüstriyel ortamlar içinÇalışma Sıcaklığı:
Geniş çalışma sıcaklığı aralığı:
|
-40°C ila 80°C (-40°F ila 176°F)
|
|
Endüstriyel Yönetilebilir Ethernet Anahtarı Teknik İndeksleri
|
Ethernet
|
|
Standartları:
|
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX
|
|
IEEE802.3ab 1000BASE-TIEEE802.3z 1000BASE-X IEEE802.3
|
|
p
|
|
QoSIEEE802.1d Spanning Treeİleri & Filtre
|
leme
|
|
Oranı:
|
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
1,488,000pps (1000Mbps)Paket Arabellek Belleği:
|
|
2.75
|
M bit
|
|
İşleme Türü:
|
Depola ve İletArka panel bant genişliği
|
|
64
|
K Bayt Jumbo ÇerçeveMaksimum Paket Uzunluğu:
|
|
16
|
K Bayt Jumbo ÇerçeveAdres Tablosu Boyutu: 16
|
|
K
|
|
MAC Adresleri
|
Endüstriyel L2+ 8-Port 10/100/1000T 802.3at PoE + Konektör:
|
|
8x RJ45
|
USB S485:
|
|
1
|
Endüstriyel L2+ 8-Port 10/100/1000T 802.3at PoE + Optik Port: 8
|
|
x 1000Base-XSFP
|
USB -C:
|
|
1
|
|
x USB-C (Yönetim için)
|
RS485 Seri Arayüz (İsteğe Bağlı)
|
|
Fiziksel arayüz
|
Endüstriyel standart 3 pimli vida terminali
|
|
Veri türü
|
1Ch RS485 Çift Yönlü RS-485 sinyalleri
|
|
Veri
|
+, Veri-, GND
|
|
Seri port hattı mesafesi (bakır)
|
1000 metre
|
|
Baud hızı
|
|
0 ~ 800kbps
|
PoE (Ethernet Üzerinden Güç)
|
|
Standart:
|
|
GIEEE 802.3af Ethernet Üzerinden Güç
|
P
|
|
ort:
|
8 x RJ45Güç Pini Ataması1/2 4/5(+),
|
|
3/6
|
7/8(-)
|
|
PoE Bütçesi:240 watt'a kadar PoE bütçesi
|
|
Çevre
|
Çalışma Sıcaklığı:
|
|
-40°C ila 80°C (-40°F ila 176°F)
|
Depolama Sıcaklığı:
|
|
-40°C ila 85°C (-40°F ila 185°F)
|
Bağıl Nem:
|
|
%5 ila %95 yoğuşmasız
|
MTBF
|
|
> 200.000 saat
|
|
Elektriksel ve Mekanik
|
Giriş Gücü:48~57uzaktan teknik destek ,
|
|
Yedek Güç (6 pimli Terminal Bloğu)
|
Endüstriyel L2+ 8-Port 10/100/1000T 802.3at PoE + 8W Maks. (Kullanımda PoE
|
|
<240W)
|
|
Koruma:
|
Güç Girişi Aşırı Yük:
|
|
Otomatik Sıfırlanabilir
|
Ters Polarite:
|
|
MevcutDI
|
|
P Anahtarı4 basamaklı DIP anahtarı fonk
|
siyon
|
DIP
|
İşlev
|
|
Ayarlar
|
GMRP, GVMP,802.1Q desteği
|
PoE Sıfırlama
|
AÇIK - Etkin
|
|
KAPALI - Devre Dışı
|
SW 2
|
PoE Sıfırlama
|
AÇIK - Etkin
|
|
KAPALI - Devre Dışı
|
SW 3 (yükseltilecek)
|
PoE Sıfırlama
|
AÇIK - Etkin
|
|
KAPALI - Devre Dışı
|
SW 4 (yükseltilecek)
|
PoE Sıfırlama
|
AÇIK - Etkin
|
|
KAPALI - Devre Dışı
|
|
LED Göstergeleri:
|
PWR
|
|
Güç Durumu
|
Ethernet (Port Başına)
|
|
Bağlantı/Etkinlik
|
PoE
|
|
PoE DurumuFiber
|
:
|
|
Gigabit SFP Portu: F9~F12
|
Boyutlar (GxDxY): 114x 114x 50
|
|
mm
|
Ağırlık:0.65
|
|
Kg
|
Kasa: Alüminyum
|
|
Kasa
|
Montaj Seçenekleri:
|
|
DIN-Ray montajı
|
|
Yazılım Özellikleri
|
Yedeklilik Protokolleri
|
|
STP/RSTP/MSTP/ERPSv2, Bağlantı Toplama Desteği
|
Çoklu Yayın Desteğiuzaktan teknik destek,
|
|
GMRP, GVMP,802.1Q desteği
|
VLANuzaktan teknik destek,
|
|
QINQ, Çift VLAN desteği,
|
Zaman Yönetimi
|
|
SNTP
|
QOS
Akış tabanlı yönlendirme
Akış tabanlı hız sınırlaması
Akış tabanlı paket filtreleme
Her portun 8*Çıkış kuyruğu 802.1p/DSCP öncelik eşlemesi
Diff-Serv QoS, Öncelik İşareti/Açıklama
|
|
Kuyruk Zamanlama Algoritması (SP, WRR, SP+WRR)
|
ACL
Port tabanlı ACL Yayınlama
Port ve VLAN'a dayalı ACL
L2'den L4'e paket filtreleme, ilk 80 bayt mesajı eşleştirme.
|
|
GPo
|
E Yönetimi
PoE güç kaynağının toplam güç sınırı
PoE çıkış gücü tahsisi
PoE çıkış öncelik yapılandırması
PoE çalışma durumu
|
|
PoE işleminin zamanlaması
|
Teşhis Bakımı
|
|
Port yansıtma, Syslog, Ping desteği
|
Yönetim İşlevi
|
|
Yönetim için CLI, WEB, SNMPv1/v2/v3, Telnet sunucusu, EEE, LLDP, DHCP Sunucusu/İstemcisi (IPv4/IPv6), Bulut/MQTT desteği
|
Alarm Yönetimi
|
|
1 yönlü röle alarm çıkışı, RMON, TRAP desteği
|
Güvenlik
Yayın Fırtınası Koruması, HTTPS/SSLv3, AAA & RADIUS, SSH2.0uzaktan teknik destek ,
802.1X güvenlik erişimi,
Kullanıcı hiyerarşik yönetimi, ACL erişim kontrol listesi desteği,uzaktan teknik destek ,
|
|
port tabanlı MAC filtreleme / bağlama, MAC kara delikleri, IP kaynak koruması, Port izolasyonu, ARP mesaj hızı sınırı
|
Gelişmiş Katman 2+ Özellikleri
IPv4/IPv6 Yönetimi
|
|
Statik Rota
|
|
Yasal Onaylar
|
|
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, Sınıf A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Dalgalanma)
|
|
IEC 61000-4-6: 2013 (CS)
|
IEC 61000-4-8: 2009 (PFMF)
|
Endüstriyel Yönetilebilir Ethernet Anahtarı Sipariş Bilgileri
|
Model
|
|
AçıklamaLNKEndüstriyel L2+ 8-Port 10/100/1000T 802.3at PoE + 808GP
|
MEndüstriyel L2+ 8-Port 10/100/1000T 802.3at PoE + 8
|
|
-Port 1000X SFP Yönetilebilir Ethernet Anahtarı
|
SFP Seçenekleri
|
|
► SFP seçeneği. Lütfen SFP'nizi SFP Seçenekleri Sayfamızdan seçin
|
|
► SFP modülü ayrıca satın alınmalıdır.
|
Montaj Seçenekleri
|
|
► Varsayılan DIN-Ray Braketi takılı
|
Güç Seçenekleri
|
|
► DIN-Ray Güç Kaynağı. Terminal Bloğu için Açık Kablo.
|
► Güç Kaynağı ayrıca satın alınmalıdır.
Endüstriyel Yönetilebilir Ethernet Anahtarı Uygulaması
Satış Sonrası ve Garanti Politikası ve telefonla müşteri hizmetleri, sağlayan ürün danışmanlığı,uzaktan teknik destek
, bakım ve kabul hizmetleri.Hizmet Politikası
: Üç aylık değiştirme ve üç yıllık garanti.Değiştirme
: Bir dizi ürün satın alındıktan sonraki üç ay içinde, ürün arızasının test edilmesiteknisyenler tarafından ve doğal olmayan afetlerin neden olmadığı insan yapımı hasarlar, alıcı doğrudan
aynı tür ürünleri değiştirmek için satın alma noktasına gidebilir veya karşılaştırılabilir performansa sahip bir ürün.
Ürün testinde sorun yoksa, orijinal numune iade edilecektir.
Garanti
: Doğal olmayan afetlerin neden olmadığı insan yapımı hasarlar, şirketimizin ücretsiz garanti süresi 1 yıldır.[Aşağıdaki durumlar değiştirme ve ücretsiz bakım kapsamına girmez]
1. Ürün kılavuzundaki talimatlara uygun olmayan çalıştırma ve bakımdan kaynaklanan hasarlar.
2. Uygunsuz voltaj girişi, su girişi ve kırılma gibi insan faktörlerinden kaynaklanan hasarlar.
3. Yıldırım, deprem, yangın vb. doğal afetlerin neden olduğu ürün hasarları.
3. Şirketin izni olmadan, yerleşik ayarların yetkisiz olarak değiştirilmesi veya onarılması.
4. Ücretsiz bakım kapsamı dışındaki ürünler.
5. Müşteriler tarafından gönderilen onarımlar sırasında nakliye, yükleme ve boşaltmadan kaynaklanan hasarlar.
6. Ürün garanti kartındaki ürün barkodu veya modeli, ürünün kendisiyle uyuşmuyor.
7. Tasarım, teknoloji, üretim ve kalite gibi ürün dışı diğer sorunlardan kaynaklanan arıza veya hasar.
