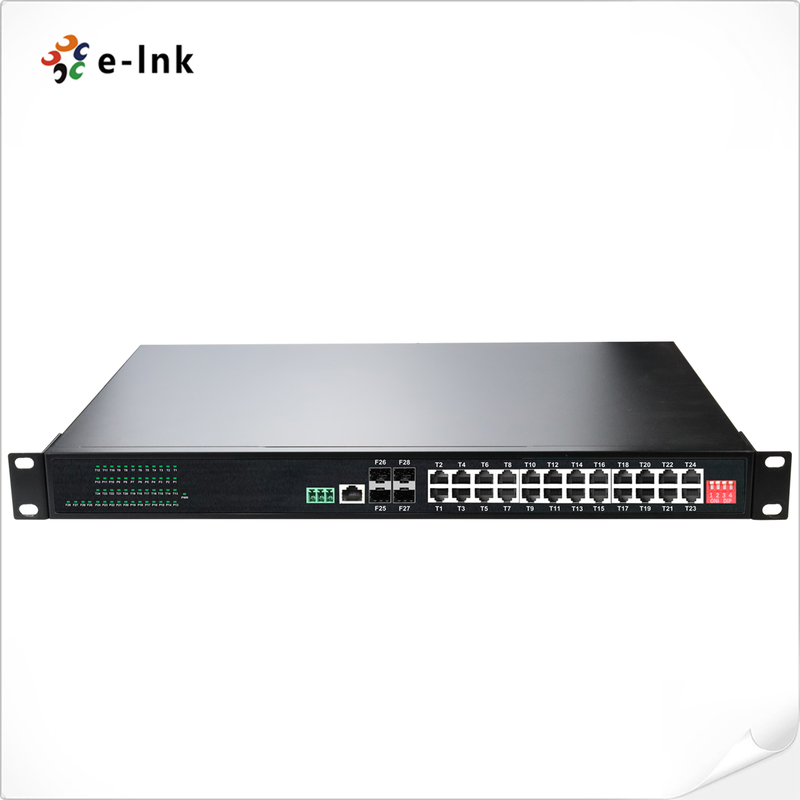

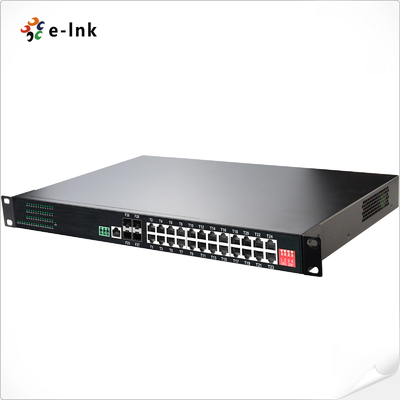

Endüstriyel L2+Rackmount 24-Port 10/100/1000T 802.3at PoE + 4-Port 1000X SFP Yönetilen Ethernet Değiştirici
Endüstriyel Yönetilen Ethernet Değiştiricisi Genel Görünümü
BuETH-IMC2424MPSeri zorlu bir seri.L2+ yönetimi,raf takılabilir anahtargösterme
24 10/100/1000Base-T RJ45 portlarıile802.3at PoE+ desteğive4x 1000Base-X SFP fiber yuvaları.
Sert ortamlar için tasarlanmış olan anahtar, çoklu cihazlara yüksek güçlü PoE sunuyor.
Örneğin:IP kameralarıveKablosuz erişim noktalarıEsnek fiber bağlantısı sağlar.
(tek mod ve çok modlu) ve güvenilir ağ için gelişmiş yönetim yetenekleri sunar
endüstriyel ve uzaktan uygulamalarda entegrasyon.
Endüstriyel Yönetilen Ethernet Değiştiricisi Özellikleri
- Evet.Sağlıyor24×10/100/1000Base-T RJ45 portları,4×1000Base-X SFP yuvaları, ve1×RS485 arayüzü
- Evet.RJ45 port desteği10/100/1000Mbps tam/yarım-duplex, otomatik müzakere ve Otomatik MDI/MDIX
- Evet.IEEE 802.3af/at uyumluPoE uygulamaları için
- Evet.DIP anahtar fonksiyonları: tek tuşlu VLAN, tek tuşlu halka yönetimi, PoE sıfırlama ve genişletilmiş250m PoE iletimi
- Evet.USB-C yönetim portuRS232 seri erişim ihtiyacını ortadan kaldıran basitleştirilmiş yapılandırma için
- Evet.Destekler10K Jumbo ÇerçeveVeriler aktarımı performansını artırmak için
- Evet.UyumluIEEE 802.3az Enerji verimli Ethernet (EEE)
- Evet.DayanıklıIP40 derecelendirilmiş alüminyum kabınendüstriyel kullanım için
- Evet.Destekler1U 19 ′′ rak montajıEsnek bir şekilde kullanılabilir
- Evet.Geniş çalışma sıcaklık aralığı:-40°C'den 80°C'ye (-40°F'den 176°F'ye)
Endüstriyel Yönetilen Ethernet Değiştiricisi Teknik İndeksleri
|
Ethernet
|
|
Standartlar:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE802.3p QoS
|
|
IEEE802.1d Çaplama Ağacı
|
|
İleri&Filtreİzle Hisseler:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Paket tamponu belleği:
|
12M bit
|
|
İşleme türü:
|
Depolama ve aktarma
|
|
Arkaplan bant genişliği
|
110Gbps
|
|
Maksimum Paket Uzunluğu:
|
10K Bytes Jumbo Çerçeve
|
|
Adres tablo boyutu:
|
8K MAC Adresleri
|
|
Arayüz
|
|
Bağlantı:
|
24 x RJ45
|
|
RS485:
|
1 x RS485 (Farklı)
|
|
Optik port:
|
4 X 1000Base-X SFP
|
|
USB- C:
|
1 x USB-C (Yönetim için)
|
|
RS485 Seriel Arayüzü (Farklı)
|
|
Fiziksel arayüz
|
Endüstriyel standart 3 pinli vida terminal
|
|
Veri türü
|
1Ch RS485 İki Yönlü
|
|
RS-485 sinyalleri
|
Data+, Data-, GND
|
|
Seri liman hattı mesafesi (bakır)
|
1000 metre.
|
|
Baud oranı
|
0 ~ 800kbps
|
|
PoE (Ethernet üzerinden güç)
|
|
Standart:
|
IEEE 802.3at Power over Ethernet Plus
|
|
IEEE 802.3af Ethernet üzerinden güç
|
|
POrt:
|
RJ45
|
|
Güç Pini Atama
|
4/5(+), 7/8(-)
|
|
PoE Bütçesi:
|
- Ne kadar?720 watt PoE bütçesi
|
|
Çevrental
|
|
Çalışma sıcaklığı:
|
-40°C'den 80°C'ye (-40°F'den 176°F'ye)
|
|
Depolama sıcaklığı:
|
-40°C'den 85°C'ye (-40°F'den 185°F'ye)
|
|
Nitelikli Nem:
|
5% ila 95% yoğunlaşmayan
|
|
MTBF
|
> 200.000 saat
|
|
Elektrik ve Mekanik
|
|
Girdi Gücü:
|
48~ 57VDC, Gereksiz Güç (6 pinli terminal bloğu)
|
|
Güç tüketimi:
|
15W maksimum.(PoE kullanımda<720W)
|
|
Koruma:
|
|
Güç Girdi Aşırı yük:
|
Otomatik Yeniden ayarlanabilir
|
|
Ters kutupluk:
|
Mevcut
|
|
DIP Değiştirici
|
|
4 basamaklı DIP anahtarıfonksiyonİlişki
|
DIP
|
Görev
|
Ayarlar
|
|
SW 1
|
VLAN
|
Açık.
|
OFF - Engelli
|
|
SW 2
|
Çember Yönetimi
|
Açık.
|
OFF - Engelli
|
|
SW 3 (Yükseltilecek)
|
250m PoE Ağı
|
Açık.
|
OFF - Engelli
|
|
SW 4 (Yükseltilecek)
|
PoE Reset
|
Açık.
|
OFF - Engelli
|
|
LED göstergeler:
|
|
PWR:
|
Güç Durumu
|
|
Ethernet (Port başına):
|
Bağlantı/Etkinlik
|
|
PoE
|
PoE durumu (T1~T24)
|
|
Fiber:
|
Gigabit SFP bağlantı noktası: F1~F4
|
|
Boyutlar (L x W x H):
|
440 mm x 300 mm x 45 mm
|
|
Ağırlık:
|
3.5Kg
|
|
Kürsü:
|
Alüminyum Dava
|
|
Montaj seçenekleri:
|
Rakip montu
|
|
Yazılım Özellikleri
|
|
İstihbarat Protokolleri
|
STP/RSTP/MSTP/ERPSv2 desteği, Bağlantı Toplama
|
|
Çoklu Yayın Destek
|
IGMP Snooping V1/V2/V3 desteği,GMRP, GVMP'yi desteklemek,802.1Q
|
|
VLAN
|
IEEE 802.1Q 4K VLAN desteği,QINQ, Çift VLAN desteği,
|
|
Zaman Yönetimi
|
SNTP
|
|
QOS
|
Akış tabanlı yönlendirme
Akışlara dayalı oran sınırlaması
Akış tabanlı paket filtreleme
8*Her portun çıkış kuyruğu 802.1p/DSCP öncelik haritası
Diff-Serv QoS, öncelik işareti/not
Kuyruk Zamanlama Algoritması (SP, WRR, SP+WRR)
|
|
ACL
|
Liman tabanlı ACL veren
Port ve VLAN tabanlı ACL
L2'den L4'e paket filtreleme, ilk 80 bayt mesajı eşleştirir.
MAC, Hedef MAC adresi, IP Kaynağı, Hedef IP, IP Protokol Türü, TCP/UDP Limanı, TCP/UDP Liman Arası ve VLAN'a dayalı ACL sağlayın.
|
|
PoE Yönetim
|
PoE güç kaynağının toplam güç sınırı
PoE çıkış gücü tahsisatı
PoE çıkış önceliği yapılandırması
PoE çalışma durumu
PoE operasyonunun zamanlaması
|
|
Tanısal Bakım
|
Port aynalanmasını destekle, Syslog, Ping
|
|
Yönetim Fonksiyonu
|
CLI, WEB, SNMPv1/v2/v3, yönetim için Telnet sunucusu, EEE, LLDP, DHCP Sunucu/Müşteri (IPv4/IPv6), Bulut/MQTT desteği
|
|
Alarm Yönetimi
|
Bir yönlü röle alarmı çıkışını destekle, RMON, TRAP
|
|
Güvenlik
|
Yayın Fırtına Koruması, HTTPS/SSLv3, AAA & RADIUS, SSH2.0
DHCP Snooping'i Destekle, Seçenek 82,802.1X güvenlik erişimi,
Kullanıcı hiyerarşi yönetimini destekle, ACL erişim kontrol listesini,
DDOS desteği,port tabanlı MAC filtreleme / bağlama, MAC kara delikleri, IP kaynak koruması, Port izolasyonu, ARP mesaj hız sınırı
|
|
İleri Katman 2+ Özellikleri
|
IPv4/IPv6 Yönetimi
Statik Yolu
|
|
Düzenleyici onaylar
|
|
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, Sınıf A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Sürtü)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Endüstriyel Yönetilen Ethernet Değiştiricisi Sipariş Bilgisi
|
Model
|
Açıklama
|
|
ETH-IMC2424MP
|
Endüstriyel L2+ Rackmount 24-Port 10/100/1000T 802.3at PoE + 4-Port 1000X SFP Yönetilen Ethernet Değiştiricisi
|
|
SFP Seçenekleri
|
SFP seçeneği. Lütfen SFP Seçenekleri sayfamızda SFP seçeneğinizi seçin.
|
|
SFP modülü ayrı satın alınmalıdır.
|
|
Montaj Seçenekleri
|
Rackmount Kurulumları
|
|
Güç Seçenekleri
|
Endüstriyel güç kaynağı.
|
|
Güç kaynağı ayrı satın alınmalıdır.
|
