Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| anahtar kelimeler: | Optik Alıcı-Verici Modülü | Toplam bant genişliği: | 40Gb/sn |
|---|---|---|---|
| bağlayıcı: | Dubleks LC Konektörü | dalga boyu: | 1310nm |
| İletim Mesafesi: | 40km | Sıcaklık aralığı: | 0°C ~ 70°C |
| Vurgulamak: | 40G QSFP optik alıcı-verici,QSFP optik alıcı-verici 40KM,Dubleks LC QSFP optik alıcı-verici |
||

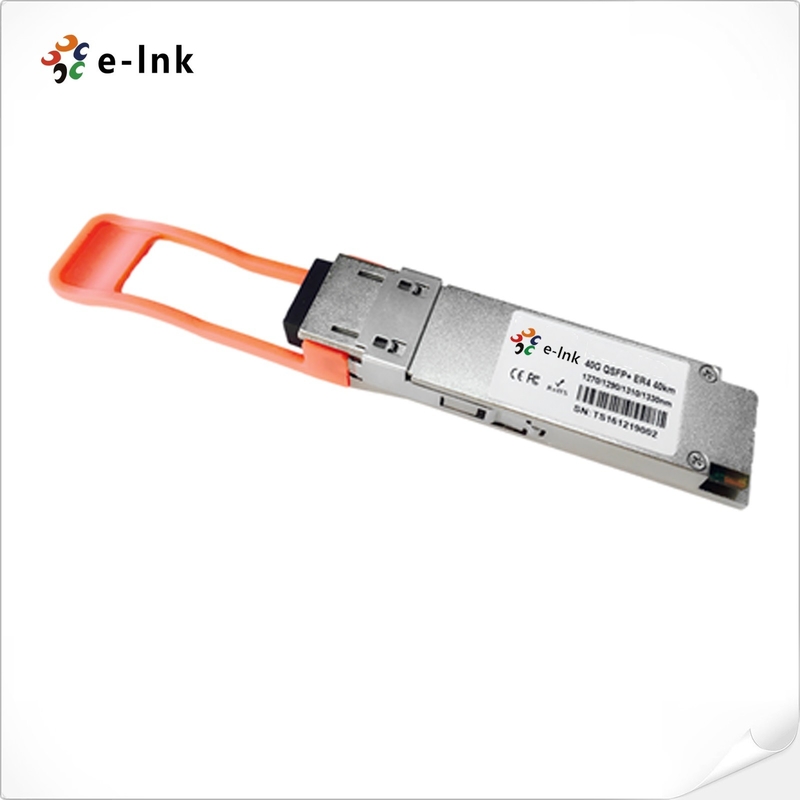

Fiber Optik Modül 40G 40KM QSFP Alıcı-Verici Çift Yönlü LC Konnektör Tek Modlu
40G QSFP+ Alıcı-Verici Avantajlar
► 4 CWDM şeritli MUX/DEMUX tasarımı
► Kanal bant genişliği başına 11,2 Gbps'ye kadar
► QSFP MSA uyumlu
► APD fotoğraf dedektörü
► Tek +3.3V güç kaynağı çalışıyor
Elektriksel Özellikler (TOP = 0 ila 70 °C, VCC= 3.133'e47 Volt
|
Parametre |
Sembol |
Minimum |
Tip |
Maks. |
Birim |
Not |
|
Kanal Başına Veri Hızı |
|
- |
10.3125 |
11.2 |
Gb/sn |
|
|
Güç tüketimi |
|
- |
2.5 |
3.5 |
W |
|
|
Besleme Akımı |
Icc |
|
0.75 |
1.0 |
A |
|
|
Kontrol G/Ç Voltajı-Yüksek |
VIH |
2.0 |
|
Vcc |
V |
|
|
Kontrol G/Ç Voltajı-Düşük |
VIL |
0 |
|
0.7 |
V |
|
|
Kanallar Arası Eğrilik |
TSK |
|
|
150 |
not |
|
|
SIFIRLAMA Süresi |
|
|
10 |
|
Biz |
|
|
RESETL Onay kaldırma süresi |
|
|
|
100 |
Hanım |
|
|
Güç Açma Süresi |
|
|
|
100 |
Hanım |
|
|
verici |
||||||
|
Tek Uçlu Çıkış Voltaj Toleransı |
|
0,3 |
|
4 |
V |
1 |
|
Ortak mod Voltaj Toleransı |
|
15 |
|
|
mV |
|
|
İletim Girişi Fark Gerilimi |
VI |
150 |
|
1200 |
mV |
|
|
İletim Girişi Fark Empedansı |
Çinko |
85 |
100 |
115 |
|
|
|
Veriye Bağlı Giriş Jitter |
DDJ |
|
0,3 |
|
kullanıcı arayüzü |
|
|
Alıcı |
||||||
|
Tek Uçlu Çıkış Voltaj Toleransı |
|
0,3 |
|
4 |
V |
|
|
Rx Çıkış Fark Gerilimi |
ses |
370 |
600 |
950 |
mV |
|
|
Rx Çıkış Artış ve Düşüş Gerilimi |
Tr/Tf |
|
|
35 |
ps |
1 |
|
Toplam Titreme |
TJ |
|
0,3 |
|
kullanıcı arayüzü |
|
Optik Parametreler(ÜST = 0 ila 70 °C, VCC = 3,0 ila 3,6 Volt)
|
Parametre |
Sembol |
Minimum |
Tip |
Maks. |
Birim |
Referans |
|
verici |
||||||
|
Dalga Boyu Ataması |
L0 |
1264.5 |
1271 |
1277.5 |
nm |
|
|
L1 |
1284.5 |
1291 |
1297.5 |
nm |
|
|
|
L2 |
1304.5 |
1311 |
1317.5 |
nm |
|
|
|
L3 |
1324.5 |
1331 |
1337.5 |
nm |
|
|
|
Yan mod Bastırma Oranı |
SMSR |
30 |
- |
- |
dB |
|
|
Toplam Ortalama Fırlatma Gücü |
PT |
- |
- |
8.3 |
dBm |
|
|
Her Şeritte Ortalama Başlatma Gücü |
|
-3 |
- |
5 |
dBm |
|
|
TDP, her Şerit |
TDP |
|
|
2.3 |
dB |
|
|
yok olma oranı |
acil |
3.5 |
6.0 |
|
dB |
|
|
Verici Göz Maskesi Tanımı {X1, X2, X3, Y1, Y2, Y3} |
|
{0.25, 0.4, 0.45, 0.25, 0.28, 0.4} |
|
|
|
|
|
Optik Dönüş Kaybı Toleransı |
|
- |
- |
20 |
dB |
|
|
Ortalama Başlatma Gücü KAPALI Verici, her Şerit |
puf |
|
|
-30 |
dBm |
|
|
Bağıl Yoğunluk Gürültüsü |
durulama |
|
|
-128 |
dB/HZ |
1 |
|
Optik Dönüş Kaybı Toleransı |
|
- |
- |
12 |
dB |
|
|
Alıcı |
||||||
|
Hasar Eşiği |
THd |
3 |
|
|
dBm |
1 |
|
Alıcı Girişinde Ortalama Güç, her Şerit |
R |
-21 |
|
-6 |
dBm |
|
|
Her Şeritte Elektriksel 3 dB üst Kesme Frekansı alın |
|
|
|
12.3 |
GHz |
|
|
RSSI Doğruluğu |
|
-2 |
|
2 |
dB |
|
|
Alıcı Yansıma |
rrx |
|
|
-26 |
dB |
|
|
Alıcı Gücü (OMA), her Şerit |
|
- |
- |
3.5 |
dBm |
|
|
Her Şeritte Elektriksel 3 dB üst Kesim Frekansı alın |
|
|
|
12.3 |
GHz |
|
|
LOS De-Assert |
kayıpD |
|
|
-25 |
dBm |
|
|
LOS İddiası |
kayıpA |
-35 |
|
|
dBm |
|
|
LOS Histerisiz |
kayıpH |
0,5 |
|
|
dB |
|
Sipariş Bilgileri
|
Parça Numarası |
Tanım |
|
LNK-QSFP-ER4 |
40G QSFP+ ER4 1310nm 40km LC |
