Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Bölüm Numarası: | LNK-CWDM-SFP3G-XX60 | Form faktörü: | Video SFP Alıcı-Vericisi |
|---|---|---|---|
| veri hızı: | 3 Gb/sn | Dalga boyu: | 1270~1610NM |
| Maks. Mesafe: | 60 KM | Çalışma sıcaklığı: | 0°C - 70°C (32°F - 158°F) |

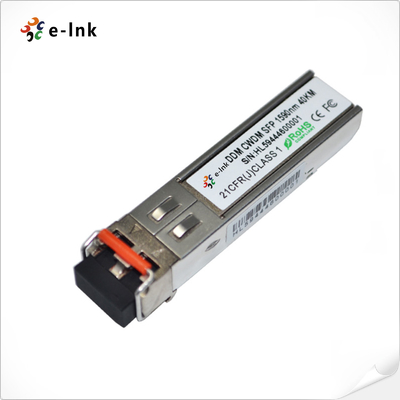

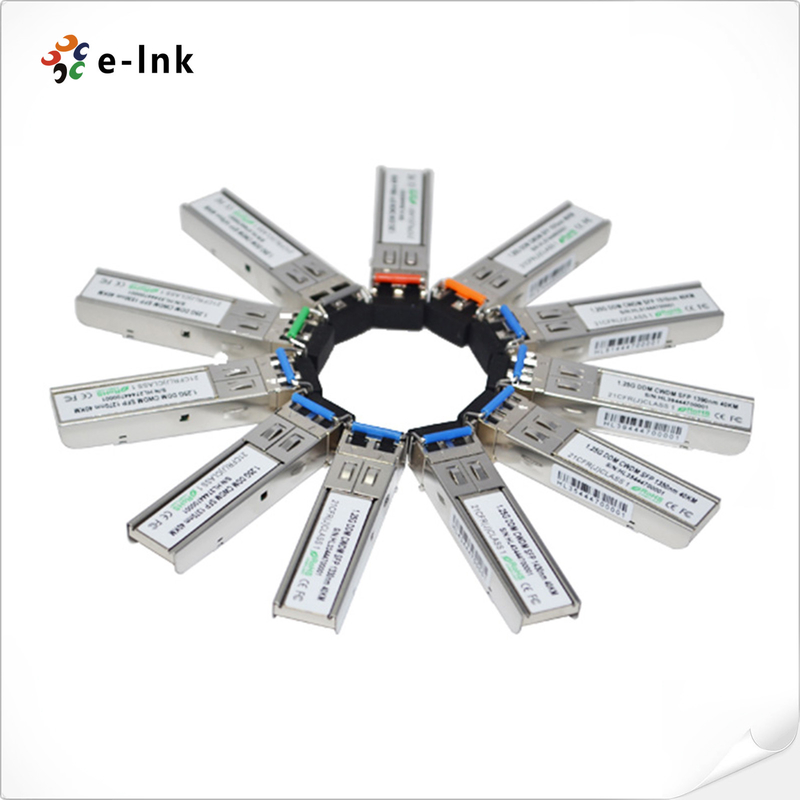

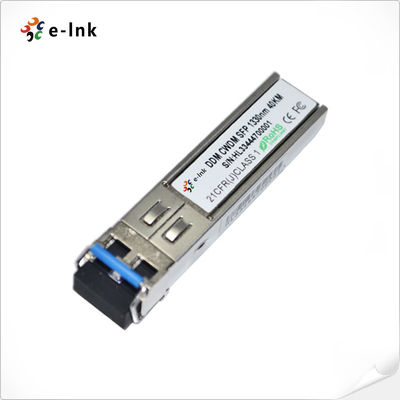

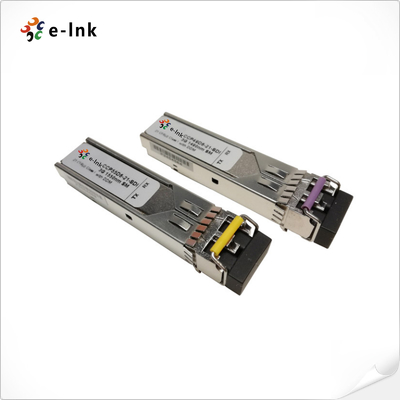

3G-SDI CWDM 1270~1610nm 60km Dijital Video SFP Optik Alıcı (MSA)
SDI Video SFP Modülü Avantajlar
SMPTE 297-2006 Uyumlu Özellikler
Hız 50 Mbps'den 2.97 Gbps'e
3G-SDI için 60km'ye kadar mesafe
SD-SDI, HD-SDI ve 3G-SDI için Video Patolojik Şekilleri Destekle
18 dalga boyu CWDM DFB verici
SFP ayak izi
SFP MSA uyumlu
I2C arayüzü aracılığıyla kullanılabilen dijital teşhis fonksiyonları
Tek +3.3V güç kaynağı
Düşük enerji tüketimi
Oh'lara uygun ve kurşunsuz
SDI Video SFP Modülü Teknik Endeksler
| Standartlar: | INF-8074i SFP (Küçük Form Faktörü Plug Gable) Alıcı |
| SFF-8472 Alıcı için teşhis izleme arayüzü | |
| SMPTE 259M-2008 SDTV Dijital Sinyal / Veri Seri Dijital Arayüzü (SD-SDI) | |
| SMPTE 292M-2008 1.5 Gbps Sinyal / Veri Seri Arayüzü (HD-SDI) | |
| SMPTE 344M-2000 540 Mbps Seri Dijital Arayüzü | |
| SMPTE 424M-2006 3Gbps Sinyal / Veri Seri Arayüzü (3G-SDI) | |
| Dalga boyu | 1270~1610nm |
| Elyaf Türü | SMF |
| Maks. mesafe. | 60 km |
| Optik bileşenler | DFB/APD |
| Göndericinin gücü | -2 ~ 4 dBm |
| Yokoluş oranı | > 5 dB |
| Alıcı Duyarlılığı | < -28 dBm |
| Alıcı Aşırı yüklenmiş | >-10 dBm |
| Bağlantı | Çifte LC |
| Dijital Teşhis İzleme (DDM) | Varsayılan Destek |
| Ağırlık | 0.025Kg |
| Çalışma sıcaklığı | 0°C - 70°C (32°F - 158°F) |
| Depolama sıcaklığı | -40°C'den 85°C'ye (-40°F'den 185°F'ye) |
| Uygulama | SMPTE 424M (2.97Gb/s) |
| SMPTE 292M (1.485Gb/s) | |
| SMPTE 259M (270/360Mb/s) | |
| 3G-SDI/HD-SDI/SD-SDI fiber dönüştürücü | |
| Yüksek yoğunluklu dijital video yönlendiricileri ve anahtarları | |
| Yayın kameraları, HD kamera veya monitör sistemi | |
| MTBF | > 200.000 saat |
Endüstriyel Ethernet Medya DönüştürücüGenel bakış
E-link LNK-CWDM-SFP3G-XX60, uzun menzilli video iletim uygulaması için yüksek performanslı, uygun maliyetli 3G-SDI CWDM optik alıcı modülleridir.50 Mbps'den 2 Mbps'ye kadar veri hızını sağlar..97Gbps ve özellikle SMPTE 259M, SMPTE 344M, SMPTE 292M ve SMPTE 424M seri oranları için SDI patolojik kalıpların varlığında sağlam performans için tasarlanmıştır.Tek modlu fiber üzerinden 3Gbps'lik patolojik sinyaller üzerinden en fazla 60km iletim mesafesini sağlar.1270nm'den 1610nm'ye kadar dalga boylarındaki tüm 18 CWDM kanalı için kullanılabilir.Bu, müşterinin yeni fiber iplikleri eklemeden mevcut bir video optik altyapının bant genişliğini artırmasına yardımcı olur. LNK-CWDM-SFP3G-XX60 MSA uyumludur.
Bu 3G SDI CWDM video SFP modülü, FDA / CDRH ve IEC-60825 standartlarına göre Sınıf I Lazer ürünleridir.
Sipariş Verme Bilgisi
| Model | Açıklama |
| LNK-CWDM-SFP3G-2760 | 3Gb/s SDI CWDM SFP Video Optik Alıcı, 1270nm, 60km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-2960 | 3Gb/s SDI CWDM SFP Video Optik Alıcı, 1290nm, 60km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-3160 | 3Gb/s SDI CWDM SFP Video Optik Alıcı, 1310nm, 60km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-3360 | 3Gb/s SDI CWDM SFP Video Optik Alıcı, 1330nm, 60km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-3560 | 3Gb/s SDI CWDM SFP Video Optik Alıcı, 1350nm, 60km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-3760 | 3Gb/s SDI CWDM SFP Video Optik Alıcı, 1370nm, 60km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-3960 | 3Gb/s SDI CWDM SFP Video Optik Alıcı, 1390nm, 60km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-4160 | 3Gb/s SDI CWDM SFP Video Optik Alıcı, 1410nm, 60km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-4360 | 3Gb/s SDI CWDM SFP Video Optik Alıcı, 1430nm, 60km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-4560 | 3Gb/s SDI CWDM SFP Video Optik Alıcı, 1450nm, 60km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-4760 | 3Gb/s SDI CWDM SFP Video Optik Alıcı, 1470nm, 60km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-4960 | 3Gb/s SDI CWDM SFP Video Optik Alıcı, 1490nm, 60km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-5160 | 3Gb/s SDI CWDM SFP Video Optik Alıcı, 1510nm, 60km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-5360 | 3Gb/s SDI CWDM SFP Video Optik Alıcı, 1530nm, 60km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-5560 | 3Gb/s SDI CWDM SFP Video Optik Alıcı, 1550nm, 60km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-5760 | 3Gb/s SDI CWDM SFP Video Optik Alıcı, 1570nm, 60km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-5960 | 3Gb/s SDI CWDM SFP Video Optik Alıcı, 1590nm, 60km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-6160 | 3Gb/s SDI CWDM SFP Video Optik Alıcı, 1610nm, 60km, LC, DDMI, MSA |
