Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Bölüm Numarası: | LNK-CWDM-SFP1G-XX40 | Form faktörü: | Video SFP Alıcı-Vericisi |
|---|---|---|---|
| veri hızı: | 1,485 Gb/sn | Dalga boyu: | 1270~1610NM |
| Maks. Mesafe: | 40 km | Çalışma sıcaklığı: | 0°C - 70°C (32°F - 158°F) |

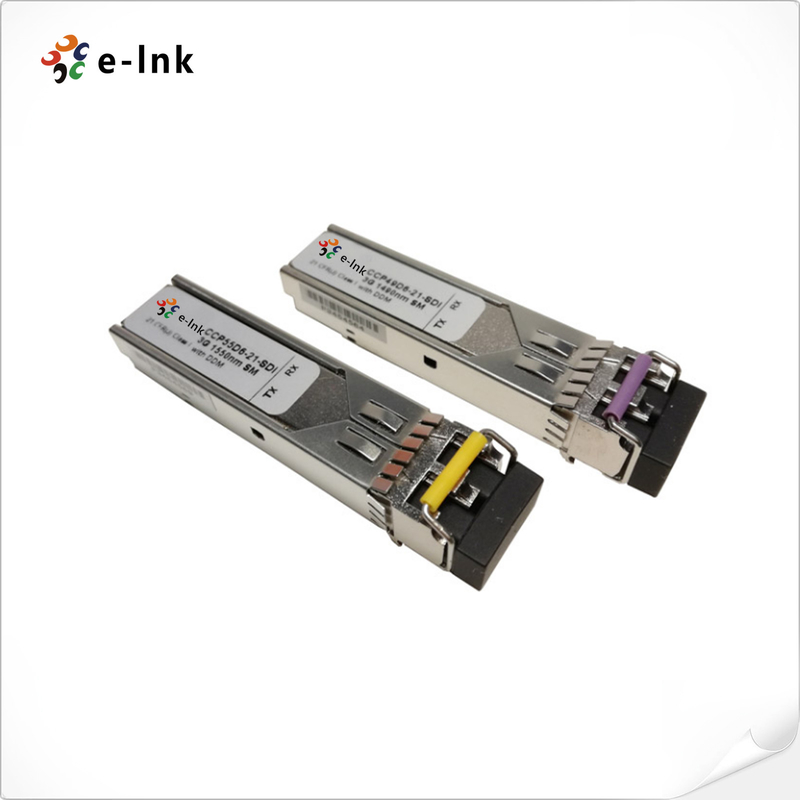

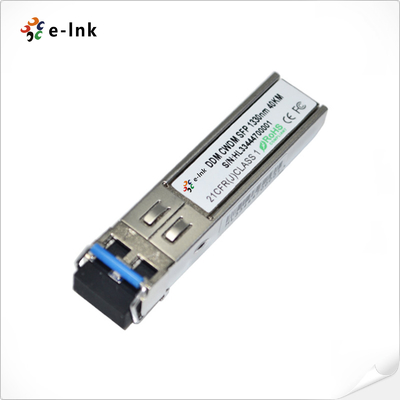

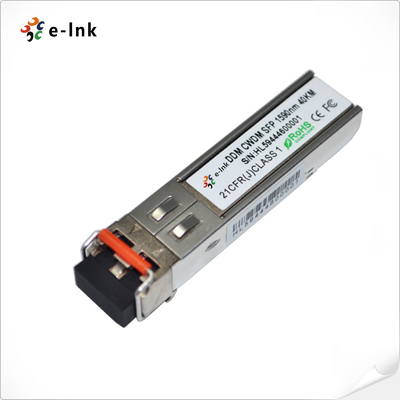

HD- SDI CWDM 1270~1610nm 40km Dijital Video SFP Optik Alıcı (MSA)
SDI Video SFP Modülü Avantajlar
SMPTE 297-2006 Uyumlu Özellikler
Hız 50 Mbps'den 1.485 Gbps'e
HD-SDI için 40km'ye kadar mesafe
SD-SDI, HD-SDI için Video Patolojik Kalıpları Destekle

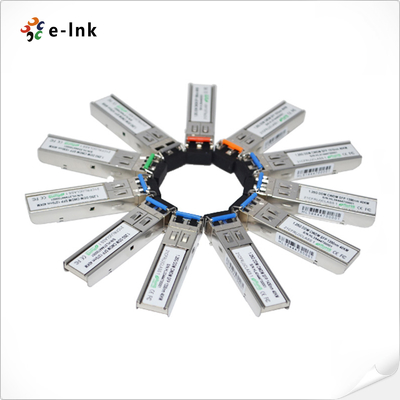

18 dalga boyu CWDM DFB verici
SFP ayak izi
SFP MSA uyumlu
I2C arayüzü aracılığıyla kullanılabilen dijital teşhis fonksiyonları
Tek +3.3V güç kaynağı
Düşük enerji tüketimi
RoHS uyumlu ve kurşunsuz
SDI Video SFP Modülü Teknik Endeksler
| Standartlar: | INF-8074i SFP (Küçük Form Faktörü Plug Gable) Alıcı |
| SFF-8472 Alıcı için teşhis izleme arayüzü | |
| SMPTE 259M-2008 SDTV Dijital Sinyal / Veri Seri Dijital Arayüzü (SD-SDI) | |
| SMPTE 292M-2008 1.5 Gbps Sinyal / Veri Seri Arayüzü (HD-SDI) | |
| SMPTE 344M-2000 540 Mbps Seri Dijital Arayüzü | |
| Dalga boyu | 1270~1610nm |
| Elyaf Türü | SMF |
| Maks. mesafe. | 40 km |
| Optik bileşenler | DFB/PIN |
| Göndericinin gücü | -5 ~ 0 dBm |
| Yokoluş oranı | >9dB |
| Alıcı Duyarlılığı | < -25 dBm |
| Alıcı Aşırı yüklenmiş | >-3 dBm |
| Bağlantı | Çifte LC |
| Dijital Teşhis İzleme (DDM) | Varsayılan Destek |
| Ağırlık | 0.025Kg |
| Çalışma sıcaklığı | 0°C - 70°C (32°F - 158°F) |
| Depolama sıcaklığı | -40°C'den 85°C'ye (-40°F'den 185°F'ye) |

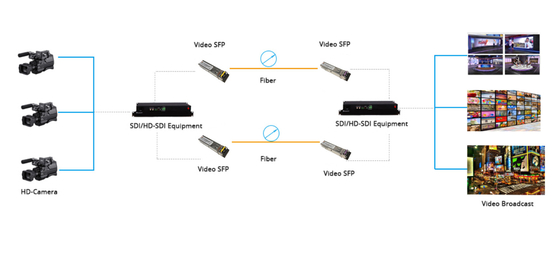

| Uygulama | SMPTE 292M (1.485Gb/s) |
| SMPTE 259M (270/360Mb/s) | |
| HD-SDI/SD-SDI fiber dönüştürücü | |
| Yüksek yoğunluklu dijital video yönlendiricileri ve anahtarları | |
| Yayın kameraları, HD kamera veya monitör sistemi | |
| MTBF | > 200.000 saat |
Endüstriyel Ethernet Medya DönüştürücüGenel bakış
E-link LNK-CWDM-SFP1G-XX40, uzun menzilli video iletim uygulaması için yüksek performanslı, uygun maliyetli HD-SDI CWDM optik alıcı modülleridir.50 Mbps'den 1 Mbps'ye kadar veri hızlarını sağlar..485Gbps ve özellikle SMPTE 259M, SMPTE 344M ve SMPTE 292M seri oranları için SDI patolojik kalıpların varlığında sağlam performans için tasarlanmıştır.Tek modlu fiber üzerinden 40km'lik maksimum iletim mesafesini 1.5Gbps patolojik sinyalleri. 1270nm'den 1610nm'ye kadar tüm 18 CWDM kanalı için kullanılabilir.Bu, müşterinin yeni fiber iplikleri eklemeden mevcut bir video optik altyapının bant genişliğini artırmasına yardımcı olur. LNK-CWDM-SFP1G-XX40 MSA uyumludur.
Sipariş Verme Bilgisi
| Model | Açıklama |
| LNK-CWDM-SFP1G-2740 | 1.5Gb/s SDI CWDM SFP Video Optik Alıcı, 1270nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-2940 | 1.5Gb/s SDI CWDM SFP Video Optik Alıcı, 1290nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-3140 | 1.5Gb/s SDI CWDM SFP Video Optik Alıcı, 1310nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-3340 | 1.5Gb/s SDI CWDM SFP Video Optik Alıcı, 1330nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-3540 | 1.5Gb/s SDI CWDM SFP Video Optik Alıcı, 1350nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-3740 | 1.5Gb/s SDI CWDM SFP Video Optik Alıcı, 1370nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-3940 | 1.5Gb/s SDI CWDM SFP Video Optik Alıcı, 1390nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-4140 | 1.5Gb/s SDI CWDM SFP Video Optik Alıcı, 1410nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-4340 | 1.5Gb/s SDI CWDM SFP Video Optik Alıcı, 1430nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-4540 | 1.5Gb/s SDI CWDM SFP Video Optik Alıcı, 1450nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-4740 | 1.5Gb/s SDI CWDM SFP Video Optik Alıcı, 1470nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-4940 | 1.5Gb/s SDI CWDM SFP Video Optik Alıcı, 1490nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-5140 | 1.5Gb/s SDI CWDM SFP Video Optik Alıcı, 1510nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-5340 | 1.5Gb/s SDI CWDM SFP Video Optik Alıcı, 1530nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-5540 | 1.5Gb/s SDI CWDM SFP Video Optik Alıcı, 1550nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-5740 | 1.5Gb/s SDI CWDM SFP Video Optik Alıcı, 1570nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-5940 | 1.5Gb/s SDI CWDM SFP Video Optik Alıcı, 1590nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-6140 | 1.5Gb/s SDI CWDM SFP Video Optik Alıcı, 1610nm, 40km, LC, DDMI, MSA |
