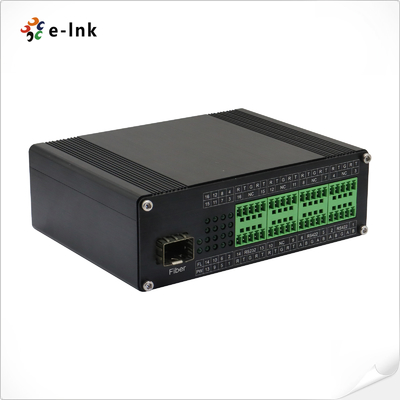

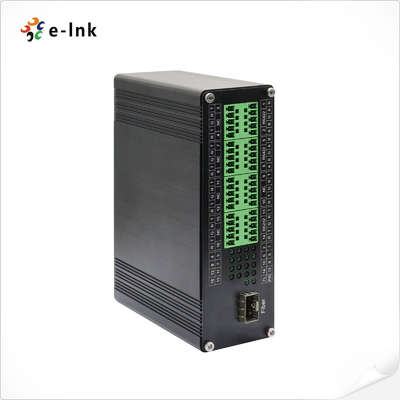

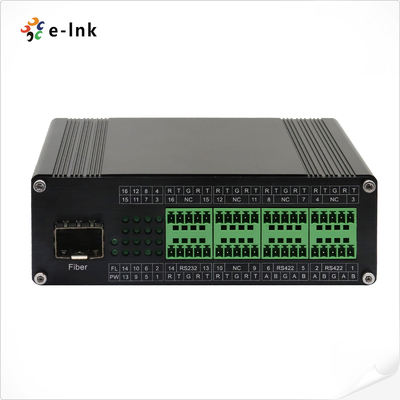

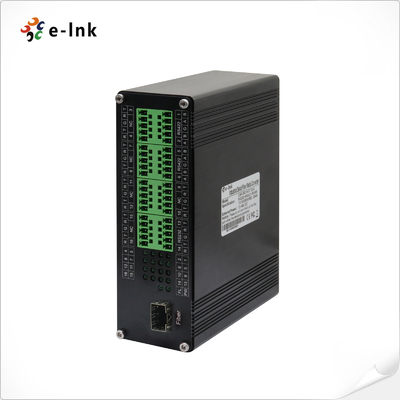

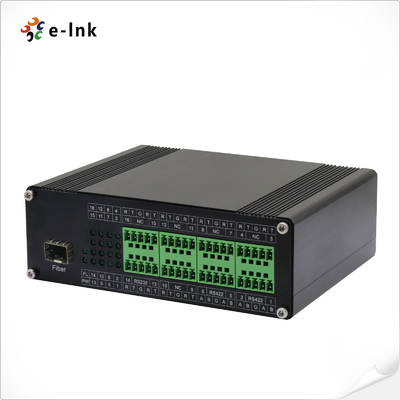

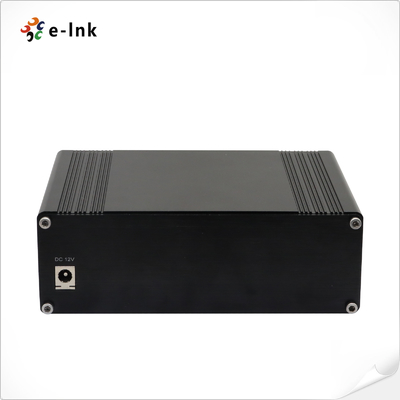

Endüstriyel Çok Kanallı RS-232/422/485 Seri - Fiber Dönüştürücüler
Genel Bakış
E-link LNK-IRS Serisi bir endüstriyel sınıf çok kanallı RS232/RS485/RS422 - fiber optik dönüştürücü, seri iletişimi 2km'ye kadar çok modlu fiber veya 20km'ye kadar tek modlu fiber için idealdir.
4 ila 16 kanal RS232 veya RS485 ve 2 ila 8 kanal RS422 desteği sunar ve 8CH RS232 + 8CH RS485 veya 8CH RS485 + 4CH RS422 için idealdir.
DIN-ray montaj tasarımı sayesinde zorlu endüstriyel ortamlara kolay kurulum sağlar. Fiber optik iletim EMI, toprak döngüsü ve yıldırım parazitini ortadan kaldırarak yüksek veri güvenilirliği, güvenlik ve performans için idealdir.
Endüstriyel otomasyon, proses kontrol, sahne aydınlatması ve trafik yönetim sistemleri için idealdir.
Özellikler
► Zorlu Endüstriyel Ortamlar için Fansız ve Din-Ray Tasarımı
► Dahili Çift Yönlü RS232/422/485 (Klemens Bloğu) Seri Port
► Çok Kanallı Seri Veri Portlarını Destekler: 4~16Ch RS232, 4~16Ch RS485 veya 2~8Ch RS422
► Seri veriler tamamen şeffaftır, baud hızı kendi kendine uyarlanır, ayar yapılmasına gerek yoktur
► SFP, FC, SC veya ST Çok modlu 2Km, Tek modlu 20Km'yi destekler
► Yüksek hızlı seri veriler, Sahne Aydınlatma Kontrolünde DMX512 iletişimi için kullanılabilir
► 12 ~ 48VDC Giriş Voltajını Destekler
► Ters Polarite Korumasını Destekler
► IP40 Alüminyum Kasa
► -40°C ila 80°C (-40°F ila 176°F) Çalışma Sıcaklığı
► 5 Yıl Garanti
Teknik İndeksler
| Fiber Optik Arayüz |
| Fiber arayüz | SFP, FC, SC veya ST |
| Kablo gereksinimi | Çok Modlu: 50/125um, 62.5/125um
Tek Modlu: 9/125um |
| Fiber portu | 1 Fiber Port |
| İletim mesafesi | Çok Modlu: 2km
Tek Modlu: 20km |
| Dalga boyu | 1310nm/1490nm/1550nm |
| RS232 Seri Arayüz |
| Fiziksel arayüz | Endüstriyel standart vida terminali |
| Veri türü | 16Ch'ye kadar RS232 Çift Yönlü |
| RS-232 sinyalleri | TxD, RxD, GND |
| Seri port hattı mesafesi (bakır) | 15 metre |
| Baud Hızı | 0 ~ 800kbps |
| RS422 Seri Arayüz |
| Fiziksel arayüz | Endüstriyel standart vida terminali |
| Veri türü | 8Ch'ye kadar RS422 Çift Yönlü |
| RS-422 sinyalleri | Tx+, Tx-, Rx+, Rx-, GND |
| Seri port hattı mesafesi (bakır) | 1000 metre |
| Baud Hızı | 0 ~ 800kbps |
| RS485 Seri Arayüz |
| Fiziksel arayüz | Endüstriyel standart vida terminali |
| Veri türü | 16Ch'ye kadar RS485 Çift Yönlü |
| RS-485 sinyalleri | Veri+, Veri-, GND |
| Seri port hattı mesafesi (bakır) | 1000 metre |
| Baud hızı | 0 ~ 800kbps |
| Güç Gereksinimleri |
| Güç girişi | 12~48VDC |
| Güç tüketimi | <6W |
| Güç konektörü | Klemens bloğu |
| Güç koruması | Ters polarite koruması |
| LED Göstergesi |
| PWR | Güç Kaynağı |
| FL | Fiber Bağlantı Durumu |
| Veri 1~16 | Seri Veri Sinyali |
| Mekanik |
| Boyutlar (UxGxY) | 119 x 114 x 50mm |
| Ağırlık | 0.55KG |
| Kasa | Alüminyum Kasa |
| Montaj Seçenekleri | DIN-Ray Montajı |
| Çevresel |
| Çalışma Sıcaklığı | -40°C ila 80°C (-40°F ila 176°F) |
| Saklama Sıcaklığı | -40°C ila 85°C (-40°F ila 185°F) |
| Çalışma Nemi | %5~95 (Yoğuşmasız) |
| MTBF | 216.388 Saat |
| Yasal Onaylar |
| EMI | FCC Part15, CISPR (EN55022) Sınıf A |
| EMS | EN61000-4-2 (ESD) Seviye 4, Kriter B
EN61000-4-3 (RS) Seviye 3, Kriter A
EN61000-4-4 (EFT) Seviye 3, Kriter A
EN61000-4-5 (Aşırı Gerilim) Seviye 3, Kriter B
EN61000-4-6 (CS) Seviye 3, Kriter A |
| Şok / Serbest Düşme / Titreşim | Şok: MIL-STD-810F Yöntem 516.5
Serbest Düşme: MIL-STD-810F Yöntem 516.5
Titreşim: MIL-STD-810F Yöntem 514.5 C-1 & C-2 |
| Yeşil | RoHS Uyumlu |
| Sertifikalar: | FCC, CE |
