Endüstriyel Gözetim Ağları için PoE'li Yönetilebilir Güçlendirilmiş Ethernet Anahtarı

SFP Seçenekleri

Genel Bakış

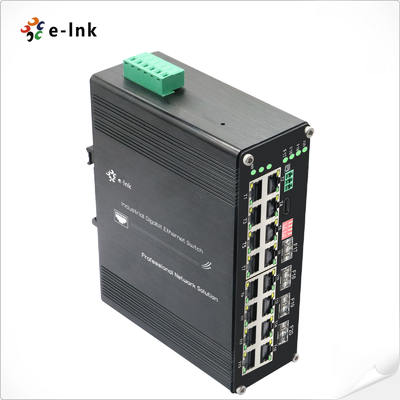

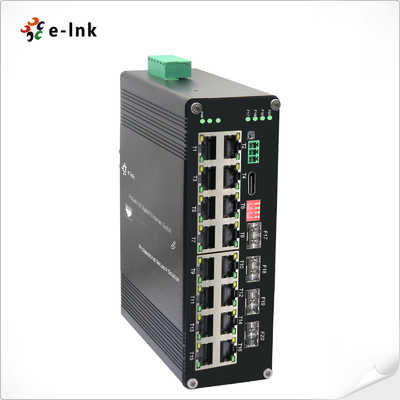

Bu L2+ Yönetilebilir Dayanıklı Ethernet Anahtarı IEEE 802.3at PoE+ destekleyen 16 Gigabit RJ45 portu (10/100/1000Base-T) ve fiber bağlantı için 4 Gigabit SFP uplink portu (1000Base-X) ile donatılmıştır. RJ45 portları tam/yarım dubleks modu ve otomatik MDI/MDI-X özelliklerine sahipken, SFP yuvaları tek modlu veya çok modlu fiberi destekleyerek çok yönlü uzun mesafe dağıtım seçenekleri sunar.

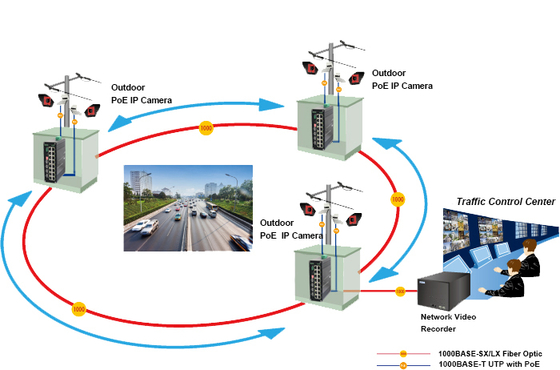

Endüstriyel ve zorlu ortamlar için tasarlanan bu yönetilebilir PoE anahtarı, tek bir kablo üzerinden güç ve veri sağlar, böylece IP kameralar, kablosuz erişim noktaları ve diğer PoE cihazları için uzaktaki konumlarda kurulum karmaşıklığını azaltır. Bu ürünün VLAN, QoS ve güvenlik özelliklerini içeren gelişmiş L2+ yönetimi, kritik uygulamalar için kararlı, verimli ve güvenli ağ performansı sağlar.

Özellikler

► 16x10/100/1000Base-T + 4x1000Base-X SFP + desteği

► 10/100/1000Mbps RJ45 Portu Tam/Yarım dubleks, Otomatik müzakere, Otomatik MDI/MDIX'i destekler

► IEEE802.3af/at uyumlu

► DIP Anahtarı tek tuşla VLAN, tek tuşla Ring Yönetimi, PoE Sıfırlama ve 250m PoE Ağını destekler

► RS232 seri portuna erişmeye gerek kalmadan, kolay yönetim için USB-C portu bağlamayı destekler

► 10K Bayt Jumbo Çerçeve

► IEEE 802.3az Enerji Verimli Ethernet (EEE)

► IP40 Alüminyum Kasa

► DIN-Ray montajını destekler

► -40°C ila 80°C (-40°F ila 176°F) çalışma sıcaklığı

Teknik İndeksler

Ethernet
Standartlar:	IEEE802.3 10BASE-T
	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3p QoS
	IEEE802.1d Spanning Tree
İleri ve Filtreleme Hızı:	14,880pps (10Mbps)
	148,800pps (100Mbps)
	1,488,000pps (1000Mbps)
Paket Arabellek Belleği:	12M bit
İşlem Türü:	Depola ve İlet
Arka Panel bant genişliği	110Gbps
Maksimum Paket Uzunluğu:	10K Bayt Jumbo Çerçeve
Adres Tablosu Boyutu:	8K MAC Adresleri
Arayüz

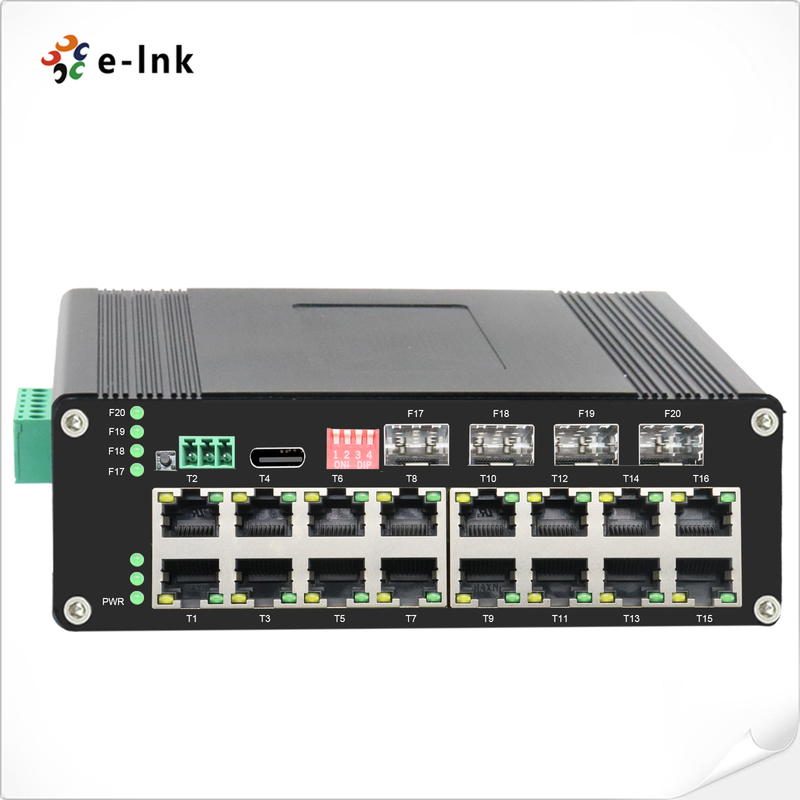

Konektör:	16 x RJ45
RS485:	1 x RS485 (Opsiyonel)
Optik Port:	4 x 1000Base-X SFP
USB-C:	1 x USB-C (Yönetim için)
RS485 Seri Arayüz (Opsiyonel)
Fiziksel arayüz	Endüstriyel standart 3-pin vida terminali
Veri tipi	1Ch RS485 Çift Yönlü
RS-485 sinyalleri	Veri+, Veri-, GND
Seri port hat mesafesi (bakır)	1000 metre
Baud hızı	0 ~ 800kbps
PoE (Ethernet Üzerinden Güç)
Standart:	IEEE 802.3at Ethernet Üzerinden Güç Artı
	IEEE 802.3af Ethernet Üzerinden Güç
Port:	RJ45
Güç Pin Ataması	4/5(+), 7/8(-)
PoE Bütçesi:	480 watt'a kadar PoE bütçesi
ÇevreÇalışma Sıcaklığı:
-40°C ila 80°C (-40°F ila 176°F)	Saklama Sıcaklığı:
-40°C ila 85°C (-40°F ila 185°F)	Bağıl Nem:
%5 ila %95 yoğuşmasız	MTBF
> 200.000 saat	Elektriksel ve Mekanik
Giriş Gücü:

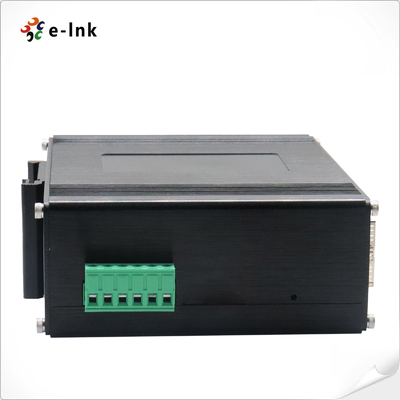

48~57VDC, Yedek Güç (6-pin Terminal Bloğu)	Güç Tüketimi:
8W Maks.(Kullanımda PoE	<480W)Koruma:
Güç Girişi Aşırı Yük:
Otomatik Sıfırlanabilir	Ters Polarite:
Mevcut	Dİ
P Anahtarı4 haneli DIP anahtar fonksiyonu
DIP	Fonksiyon	Ayarlar	SW 1
	VLAN	IEEE 802.1Q 4K VLAN desteği, QINQ, Çift VLAN desteği,	KAPALI - Devre Dışı	LED Göstergeleri:
	Ring Yönetimi	AÇIK - Etkin	KAPALI - Devre Dışı	LED Göstergeleri:
	250m PoE Ağı	AÇIK - Etkin	KAPALI - Devre Dışı	LED Göstergeleri:
	PoE Sıfırlama	AÇIK - Etkin	KAPALI - Devre Dışı	LED Göstergeleri:
PWR:
Güç Durumu	Ethernet (Port Başına):
Bağlantı/Etkinlik	PoE:
PoE Durumu	Fiber:
Gigabit SFP Portu: F17~F20	Boyutlar (GxDxY):
155 x 115 x 85 mm	Ağırlık:
1.2Kg	Kasa:
Alüminyum Kasa	Montaj Seçenekleri:
DIN-Ray montajı	Yazılım Özellikleri
Yedeklilik Protokolleri
STP/RSTP/MSTP/ERPSv2, Link Toplama Desteği	Çoklu Yayın Desteği
IGMP Snooping V1/V2/V3 desteği, GMRP, GVMP,802.1Q desteği	VLAN
IEEE 802.1Q 4K VLAN desteği, QINQ, Çift VLAN desteği,	Zaman Yönetimi
SNTP	QOS
Akış tabanlı yönlendirme	Akış tabanlı hız sınırlaması Akış tabanlı paket filtreleme Her portun 8*Çıkış kuyruğu 802.1p/DSCP öncelik eşlemesi Diff-Serv QoS, Öncelik İşareti/Açıklama Kuyruk Zamanlama Algoritması (SP, WRR, SP+WRR) ACL
Port tabanlı ACL Yayınlama	Port ve VLAN tabanlı ACL L2'den L4'e paket filtreleme, ilk 80 bayt mesajı eşleştirme. MAC, Hedef MAC adresi, IP Kaynağı, Hedef IP, IP Protokol Türü, TCP/UDP Portu, TCP/UDP Port Aralığı ve VLAN vb. tabanlı ACL sağlayın PoE Yönetimi
PoE güç kaynağının toplam güç limiti	PoE çıkış gücü tahsisi PoE çıkış öncelik yapılandırması PoE çalışma durumu PoE işleminin zamanlaması Teşhis Bakımı
Port yansıtma, Syslog, Ping desteği	Yönetim Fonksiyonu
Yönetim için CLI, WEB, SNMPv1/v2/v3, Telnet sunucusu, EEE, LLDP, DHCP Sunucusu/İstemcisi (IPv4/IPv6), Bulut/MQTT desteği	Alarm Yönetimi
1 yönlü röle alarm çıkışı, RMON, TRAP desteği	Güvenlik
Yayın Fırtınası Koruması, HTTPS/SSLv3, AAA & RADIUS, SSH2.0	DHCP Snooping, Seçenek 82,802.1X güvenlik erişimi desteği, Kullanıcı hiyerarşik yönetimi, ACL erişim kontrol listesi desteği, DDOS, port tabanlı MAC filtreleme / bağlama, MAC kara delikleri, IP kaynak koruması, Port izolasyonu, ARP mesaj hızı limiti desteği Gelişmiş Katman 2+ Özellikleri
IPv4/IPv6 Yönetimi	Statik Rota Yasal Onaylar
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, Sınıf A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Dalgalanma)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
Sipariş Bilgileri

Model
