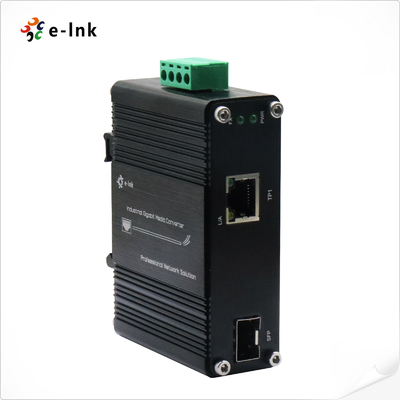

Mini Endüstriyel 10/100/1000Base-T'den 100/1000Base-X SFP Ethernet MedyasıDönüştürücü
Genel bakış
LNK-IMC3012-SFP, güvenilir ağ için tasarlanmış endüstriyel düzeyde bir DIN ray medya dönüştürücüdür
Bu sertleştirilmiş cihaz,
10/100/1000Base-T bakır Ethernet ve 100/1000Base-X fiber ağları esnek SFP yuvasından,
Çeşitli tek mod veya çok modlu SFP modüllerini (tek/iki çekirdekli) destekleyerek çeşitli
uygulama gereksinimleri.
Endüstriyel uygulamalar için tasarlanmış olan dönüştürücü özellikleri:
- Genişletilmiş çalışma sıcaklık aralığı** (-40°C'den +75°C'ye)
- Dayanıklı tasarım** EN55022 EMC standartlarına uygun**
- İki modlu Ethernet bağlantısı** hem yarı dupleks hem de tam dupleks** işlevini destekler
- Esnek fiber bağlantısı için sıcak değiştirilebilir SFP uyumluluğu**
- Kompak DIN ray montajı** kontrol dolaplarına kolayca monte edilmesi için
Güçlü yapısı ve çok yönlü bağlantı seçenekleriyle LNK-IMC3012-SFP,
Endüstriyel otomasyon, ulaşım sistemleri ve güvenilir medya dönüşümü gerektiren hizmet ağları
Gerekli ortamlarda. Cihaz sabit performans sağlarken esneklik sağlar
Farklı fiber altyapı ihtiyaçlarına uyarlanmak.
Özellikleri
12~48VDC Terminal Blok Güç Girişi
DIN-Rail ve Duvar Montajı Desteği
Çevreye karşı sertleştirilmiş -40°C ila 75°C (-40°F ila 167°F) çalışma sıcaklığı
Tam/Yarı-duplex, Otomatik müzakere desteği
IEEE 802.3az Enerji verimli Ethernet (EEE) uyumlu
Ağ tanısı için geniş kapsamlı LED göstergeler
Otomatik MDI / MDI-X fonksiyonu ile 1 portlu 10/100/1000BASE-T RJ45
1 SFP Port, 100Base-FX veya 1000Base-X çift mod (otomatik algılama)

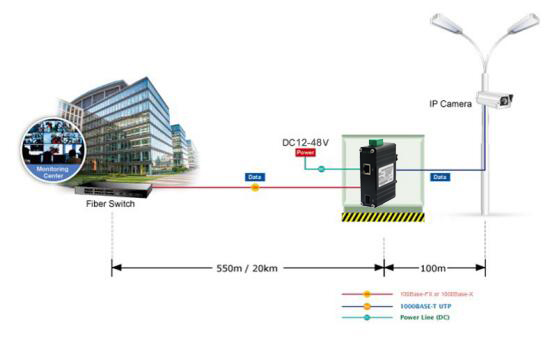

Uygulama
Teknik Endeksler
| Ethernet |
| Standartlar: |
IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX/FX |
| IEEE802.3ab 1000Base-T |
| IEEE802.3z 1000Base-X |
| IEEE 802.3az Enerji verimli Ethernet (EEE) |
| İşleme türü: |
Depolama ve aktarma |
| İleri filtreleme hızı: |
14,880pps (10Mbps) |
| 148,800pps (100Mbps) |
| 1,488,000pps (1000Mbps) |
| Paket tamponu belleği: |
1 Mbit |
| Maksimum Paket Uzunluğu: |
9K Bayt |
| Adres Tablosu Boyutu |
2K MAC Adresleri |
| Arayüz |
| Bağlantı: |
1x RJ45 |
| Optik port: |
1 x SFP 1000Base-X veya 100Base-FX (otomatik algılama) |
| Elektrik ve Mekanik |
| Girdi Gücü: |
12~48VDC, 4 pinli terminal bloğu |
| Güç tüketimi: |
3W Max. |
| LED göstergeler: |
| PWR: |
Güç Durumu |
| L/A: |
Veri Bağlantısı Durumu |
| SPD: |
Ethernet Durumu |
| 100M/1000M: |
Fiber LINK Durumu |
| Boyutlar (WxDxH): |
95 x 70 x 30 mm |
| Ağırlık: |
0.25Kg |
| Kürsü: |
Alüminyum kasa |

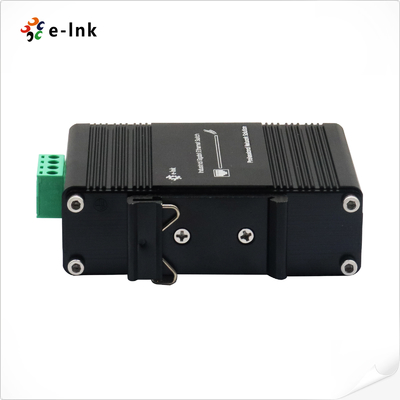

| Montaj seçenekleri: |
DIN-Rail / Duvar Montajı |
| Çevre |
| Çalışma sıcaklığı: |
-40°C'den 75°C'ye (-40°F'den 167°F'ye) |
| Depolama sıcaklığı: |
-40°C'den 85°C'ye (-40°F'den 185°F'ye) |
| Nitelikli Nem: |
5% ila 95% yoğunlaşmayan |
| MTBF |
> 200.000 saat |
| Düzenleyici onaylar |
| ISO9001, CE, FCC, RoHS |
|
EMI:
EN55022:2010+AC: 2011, Sınıf A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Sürtü)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Sipariş Verme Bilgisi
| Model |
Açıklama |
| LNK-IMC3012-SFP |
10/1001000BASE-TX'den 100/1000BASE-X SFP Ethernet Medya Dönüştürücüsüne sertleştirilmiş |
| SFP Seçenekleri |
SFP seçeneği. Lütfen SFP Seçenekleri Sayfamızda (Endüstriyel SFP) SFP'nizi seçin. |
| SFP modülü ayrı satın alınmalıdır. |
| Montaj Seçenekleri |
DIN-Rail Bracket yüklüdür; Duvar Montaj Bracket dahil. |
| Güç Seçenekleri |
24W/1A 24VDC güç kaynağı. |
| Güç kaynağı ayrı satın alınmalıdır. |
