Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün Adı: | SDI'dan Fiber Optik Dönüştürücüye | Güç adaptörü: | AC 110~220V |
|---|---|---|---|
| Güç tüketimi: | <15W | Boyut: | 19 inç 1U |
| Dalga boyu: | 1310nm/1550nm | Çalışma sıcaklığı: | -20°C～+70°C |
SDI Fiber Optic Extender'ın Ürün Tanımı:

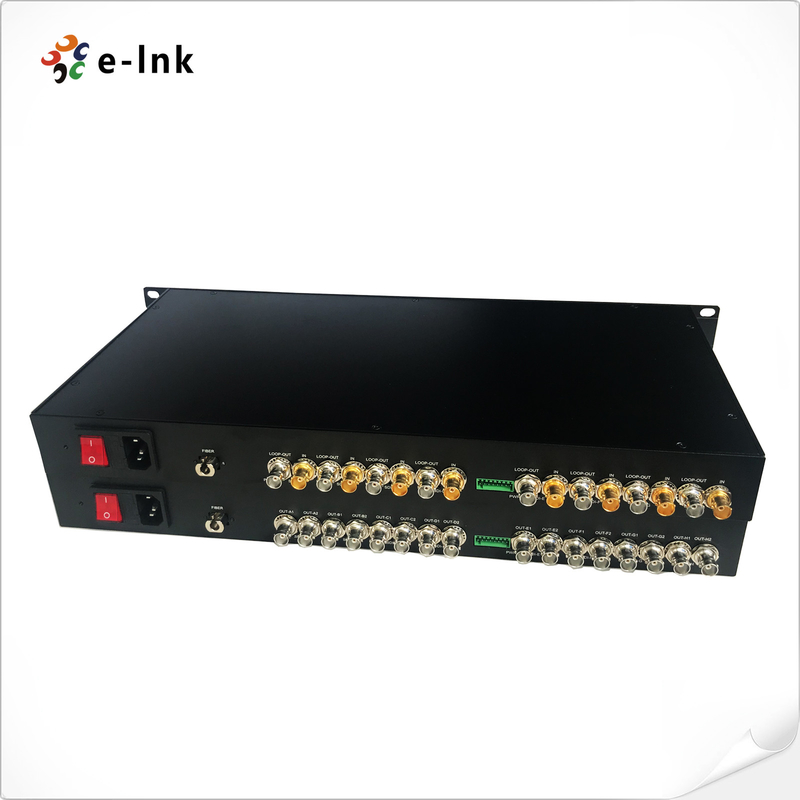

LNK-3GSDI-4BV Serisi, tek fiber optik kablo üzerinden iletilen 4 kanallı iki yönlü 3G-SDI standart yüksek çözünürlüklü video sinyalini destekler.ve 3G/HD-SDI döngüsü çıkışı üzerinden sinyali yerel olarak izlerBu SDI Over Fiber Optic Extender, 1080P 3G-SDI sinyali için bir verici ve bir alıcı içerir.Bu...SDI Fiber Optic Extender üzerinden4-Ch iki yönlü 3G-SDI Video.1-Ch Ters RS-485 verilerini, tek bir optik fiber üzerinden sinyal iletebilir. Yayın standardına kadar video kalitesi,CD seviyesine kadar ses kalitesi, Ters RS-485 veri iletişim biçimini destekler.
4 kanallı iki yönlü 3G-SDI video iletimi optik fiber üzerinden
Sinyal bütünlüğünü sağlamak için otomatik kablo eşitleme
Otomatik yeniden saatleme 270Mbit/s - 1.48Gbit/s - 3Gbit/s
3G-SDI kamera sistemleriyle doğrudan uyumlu ve Ters RS-485 veri protokollerini destekler
En az 10 km (6.2 mil), en fazla 120 km.
Endüstriyel uygulama için terminal bloğu güç girişi
Sıcak değişimi ve sıcak fişlemeyi destekler
- Tam dijital sıkıştırılmayan yayın seviyesinde iletim;
- Süper optik dinamik aralığı ve kullanım öncesi ayarlama olmaması;
Fiber optik WDM/CWDM/DWDM tekniği;
| Fiber arayüzü | Simplex LC |
| İletişim mesafesi | 550m-20Km |
| Video arayüzü | BNC |
| Video giriş/çıkış impedansı | 75Ω |
| Video giriş/çıkış voltajı | Tipik:1Vpp, Min 0.5Vpp, Maks 1.5Vpp |
| Video Bits Hızı | En fazla 3.2Gb/s |
| Video SDI standardı | 270Mbps (SD-SDI), 1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s Haritalama ((3G-SDI) | |
| SMPTE424M 3Gb/s seri arayüzü ((3G-SDI) | |
| Fiziksel arayüz | Endüstriyel standart vida terminal |
| Veri türü | Geriye dönük RS485 |
| Sıklık/Sıfır desteği | RS485 için en fazla 57600bps |
| BER | <10 ′′9 |
SDI Over Fiber Optic Extender teknik desteği ve hizmetleri şunları içerir:
| Model | Açıklama |
| LNK-3GSDI-4BV | 4-Ch İki yönlü 3G-SDI Video, 20km, SM, FC, 1 verici ve 1 alıcı dahil, çiftler tarafından kullanılır |
| LNK-3GSDI-4BV1R | 4-Ch Çaplı iki yönlü SDI Video + 1-Ch RS485 Ters Veriler, 20km, SM, FC, 1 verici ve 1 alıcı dahil, çiftler tarafından kullanılır |
