HD-SDI'den Fiber Değiştiricisine
HD-SDI'ye Fiber Konvertörü Özellikleri
1Gelişmiş çok kanallı ses ve video aktarımı
Bu dönüştürücü, SDI akışı başına 8 kanallık gömülü sesle 1 kanal HD-SDI videosu verimli bir şekilde işliyor.Yayın kalitesi içerik ve iki yönlü RS422/485 kontrol verilerini fiber optik üzerinden aktarır, profesyonel yayın düzeyinde sinyal bütünlüğünü ve uyumluluğunu sağlamak için tam dijital sıkıştırılmamış iletimi kullanıyor.
2. Otomatik Sinyal Bütünlüğü Yönetimi
Otomatik kablo eşleştirme ve otomatik geri dönüş (270Mbps-1.48Gbps) gibi akıllı özelliklerle donatılmıştır.El ayarlama olmadan video ve veri aktarımını garanti etmek için kablo kaybını ve titreşimi telafi eder.
3Genişletilmiş iletim mesafesi ve esneklik
En az 10 km (6.2 mil) 80 km'ye kadar güvenilir iletimi destekleyen uzun mesafe uygulamaları için tasarlanmıştır.Fiber optik WDM/CWDM/DWDM tekniklerini ve 1000M optik fiber kapasitesini entegre eder, gelecekteki ağ yükseltmeleri ve mevcut altyapılara kolay entegrasyon için ölçeklenebilir bant genişliği sunar.
4Yüksek Güvenilirlik Endüstriyel İşlem
Bir terminal bloğu güç girişi ve sıcak değiştirme / fişleme desteği ile zorlu ortamlar için inşa edilmiş.Endüstri düzeyinde ultra geniş bir çalışma sıcaklık aralığı (-40 °C'den +85 °C'ye) ve gelişmiş yüzey kaplama tekniklerine sahiptir., çeşitli zorlu koşullarda sağlam performans ve dayanıklılık sağlar.
5Doğrudan Sistem Entegrasyonu ve Geliştirilmiş Optik

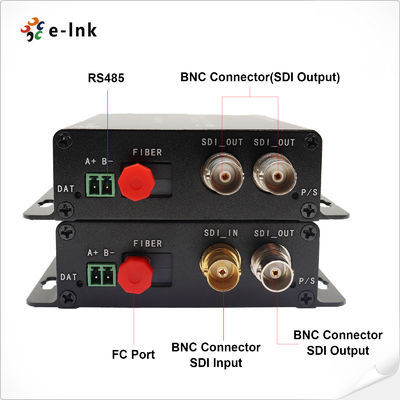

HD-SDI kamera sistemleriyle sorunsuz bir şekilde SDI giriş, FC fiber çıkışı ve yerel SDI döngüsü monitörü ile entegre olur.Kullanım öncesi ayarlamalar yapılmadan plug-and-play kullanımı sağlayan, bu nedenle sistem genişlemesi için ideal, bakım dostu bir çözümdür.

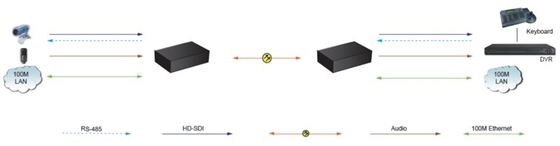

HD-SDI'den Fiber Konvertörüne Uygulama
1Yüksek çözünürlüklü yayın ve canlı üretim bağlantıları
İdealyayın katkısıveStüdyo-vericiden (STL) bağlantılar, taşımaHD-SDI sinyalleri gömülü sesleUzun mesafeler boyunca.Hızsız,Sıkıştırılmamış video iletimiiçinCanlı etkinlik üretimi,OB minibüsleri, veUzak yayın merkezleri,sinyal bütünlüğüvezamanlama doğruluğu.
2Uzun mesafeli CCTV ve güvenlik izleme sistemleri.
YerleştirildiBüyük ölçekli çevre güvenliğiveŞehir çapında izleme ağları. uzatıyor.HD-SDI kamera beslemeleriUzak yerlerdenHavaalanları,Limanlar, vekritik altyapıMerkezeİzleme istasyonlarıTamamdır.Tek modlu lif, ortadan kaldırmakEMI/RFI müdahalesive mümkün kılanGerçek zamanlı izleme80 kilometreye kadar.
3Trafik Yönetimi ve Akıllı Ulaşım Sistemleri (ITS)
Destekleryüksek çözünürlüklü video iletimiiçindeTrafik kontrol merkezleriveITS ağları. için kullanılırPlaka tanımı (LPR),Trafik akışlarının izlenmesi, veOlay tespit sistemleriOtoyollar ve tüneller boyunca,HD-SDI trafik kameralarıileİki yönlü veri kontrolü.
4Profesyonel A / V ve Büyük Alan Sinyal Dağıtımı
EtkinleştirirSinyal uzantısıiçindeStadyumlar,Toplantı merkezleri, veKomuta ve kontrol odalarıDağıtıcı.gömülü sesli çok kanallı HD video...denÜretim değiştiricileri...ya daekran duvarlarıya daProjectorlarFiber üzerinde, destekleyicidüşük gecikme,yüksek sadakatKarmaşık tesisatlarda A/V entegrasyonu.
5Endüstriyel ve Zorlu Çevre Video İzleme
için tasarlanmıştırEkstrem ortam video uygulamalarıiçindePetrol ve gaz tesisleri,Elektrik santralleri, vemadencilik operasyonları- Evet.Endüstriyel sınıf konutlarvegeniş sıcaklık toleransıGüvenilir çalışmayı sağlamak içinSüreç izleme,Güvenlik denetimi, veUzaktan görselleştirmenerede?Elektrikli gürültüveaşırı sıcaklıklarvar.
HD-SDI'den Fiber Konvertörüne Özet

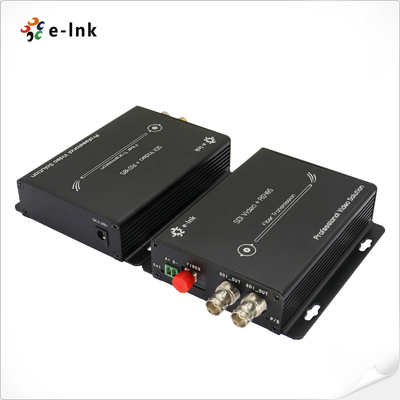

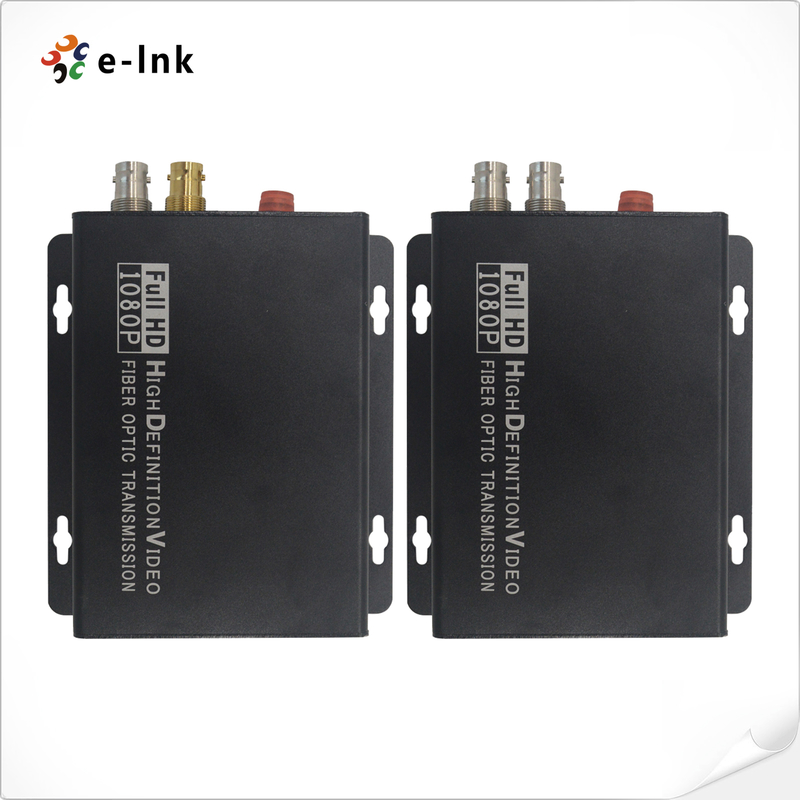

LNK-HD-110 Serisi profesyonel sınıf, tek kanalHD-SDI fiber optik dönüştürücüYüksek çözünürlüklü video gözetimi ve yayın uygulamaları için tasarlanmıştır.gömülü sesli HD-SDI video sinyalleriveiki yönlü RS422/RS485 kontrolTek moda veya çok moda fiber optik kablo üzerinden veri, sıfır kaybı, uzun mesafe sinyal bütünlüğünü sağlar.
Dahili HD-SDI iledöngü çıkışıYerel video izleme için, bu dönüştürücü set, kritik video taşımacılığı için tam bir nokta-noktadan bağlantı sağlayan özel bir verici ve alıcı çifti içerir.Bakır tabanlı sistemlerde yaygın olan elektromanyetik müdahale (EMI) ve sinyal bozulmasını ortadan kaldırmak için tasarlanmıştır, görevi kritik operasyonlar için saf, sıkıştırılmamış video kalitesi sunar.
Güvenlik izleme, yayın katkısı bağlantıları ve endüstriyel görselleştirme için idealdir.LNK-HD-110 Serisi, standart koaksiyel kablo sınırlamalarını çok daha fazla mesafede güvenilir bağlantı sağlarGüçlü performansı, CCTV sistemlerinde, trafik kontrol merkezlerinde, stadyumlarda,ve sinyal sadakati ve güvenilirliğinin en önemli olduğu diğer zorlu ortamlarda.
HD-SDI'ye Fiber Converter Teknik Endeksleri
|
Fiber Optik arayüzü
|
|
Fiber arayüzü
|
SkalıntıFC
|
|
İletişim mesafesi
|
550m-20Km
|
|
Dalga boyu
|
1310nm/1550nm
|
|
Video
|
|
Video arayüzü
|
BNC
|
|
Video Giriş/çıkış impedansı
|
75Ω
|
|
Video giriş/çıkış voltajı
|
Tipik: 1 Vpp, Min 0.5Vpp, Max 1.5Vpp
|
|
Video Bits Hızı
|
En fazla 3.2Gb/s
|
|
Farklı kazanç (10%- Evet.(% 90 APL)
|
% 1
|
|
Video SDI standardı
|
270 Mbps ((SD-SDI), SMPTE259M
|
|
1.485Gbps/M ((HD-SDI),SMPTE292M
|
|
Veriler
|
|
Fiziksel arayüz
|
Endüstriyel standart vida terminal
|
|
Veri türü
|
RS422/RS485 Ters yöne
|
|
Sıklık/Sıfır desteği
|
RS422 için maksimum 115200bps
RS485 için en fazla 57600bps
|
|
BER
|
<10 ′′9
|
|
Elektrikli
|
|
Güç adaptörü
|
DC 5~25V
|
|
Güç tüketimi
|
<5W
|
|
LED gösterge
|
|
P/S
|
Güç kaynağı
|
|
DAT
|
Veriler
|
|
Mekanik
|
|

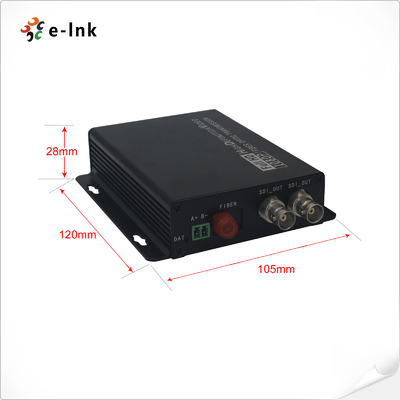

Boyutlar (LxWxH)
|
120 x105 x28 mm
|
|
WSekiz
|
0.43KG/çifte
|
|
Kaplama
|
Alüminyum kasa
|
|
Montaj Seçenekleri
|
Duvar montu
|
|
Çevre
|
|
Çalışmak Sıcaklık
|
-20°C+70°C
|
|
Depolama sıcaklığı
|
-40°C+80°C
|
|
Çalışmak Nemlilik
|
0~95%
|
|
MTBF
|
≥100000 saat
|
HD-SDI'den fiber dönüştürücüye sipariş verme bilgileri
| Ürün |
Açıklama |
|
| LNK-HD-110-20 |
RS422 ters veri ve döngü dışı, SMF ile HD-SDI Fiber dönüştürücü,FC Fiber Bağlantısı 20 km., ikili olarak kullanılan verici ve alıcı dahil |
Satış sonrası hizmet ve garanti politikası
Bu,Online müşteri hizmetleriveTelefon müşteri hizmetleri,sağlayanÜrün danışmanlığı,
Uzaktan teknik destek,Bakım ve kabul hizmetleri.
Hizmet Politikası: Üç aylık yedekleme ve üç yıllık garanti.
Değiştirme: Bir ürün serisi satın alındıktan sonraki üç ay içinde, teknikçiler tarafından ürün arızasının test edilmesinden ve insan kaynaklı hasarın ardından
Doğa dışı felaketler nedeniyle, alıcı doğrudan satın alma noktasına gidip aynı türden ürünleri değiştirebilir.
Ürün testinde herhangi bir sorun yoksa, orijinal numune geri verilecektir.
Garanti: Doğal felaketlerden kaynaklanan insan yapımı hasar, şirketimizin ücretsiz garanti süresi 1 yıldır.
[Aşağıdaki durumlar, yedekleme ve ücretsiz bakım kapsamına girmez]
1Ürün kılavuzundaki talimatlara uygun olmayan kullanım ve bakım nedeniyle oluşan hasar.
2Uygun olmayan giriş voltajı, su alımı ve kırılma gibi insan faktörlerinden kaynaklanan hasarlar.
3.Yıldırım, deprem, yangın vb. gibi doğal afetler nedeniyle ürünlere zarar.
3.Şirketin izni olmadan, özgün ayarların veya onarımların yetkisiz olarak değiştirilmesi.
4Ürünler ücretsiz bakım alanının dışında.
5.Müşteriler tarafından gönderilen onarımlar sırasında nakliye, yükleme ve boşaltma sırasında meydana gelen hasarlar.
6Ürün garanti kartındaki ürün barkodu veya modeli ürünün kendisine uymuyor.
7.Tasarım, teknoloji, üretim ve kalite gibi ürün dışı diğer sorunlardan kaynaklanan arıza veya hasar.
