Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün Adı: | SDI'dan Fiber Optik Dönüştürücüye | Güç adaptörü: | DC 5~25V |
|---|---|---|---|
| Güç tüketimi: | <5W | Boyut: | 80x40x20mm |
| Dalga boyu: | 1310nm/1550nm | Çalışma sıcaklığı: | -20°C～+70°C |
SDI Fiber Optic Extender'ın Ürün Tanımı:

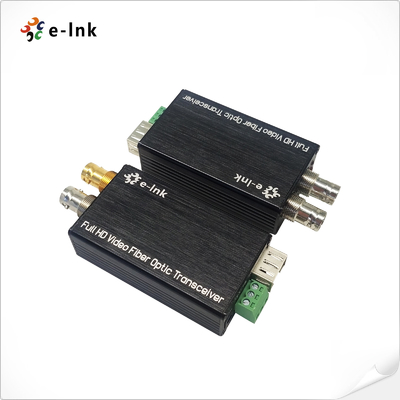

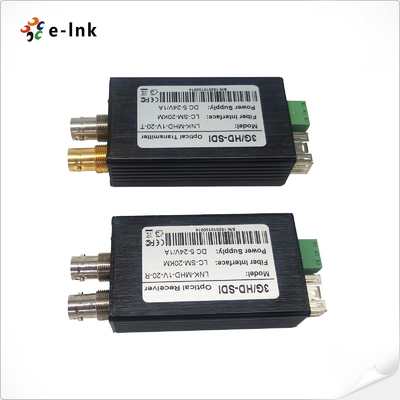

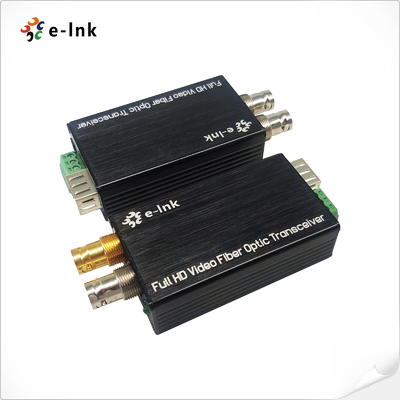

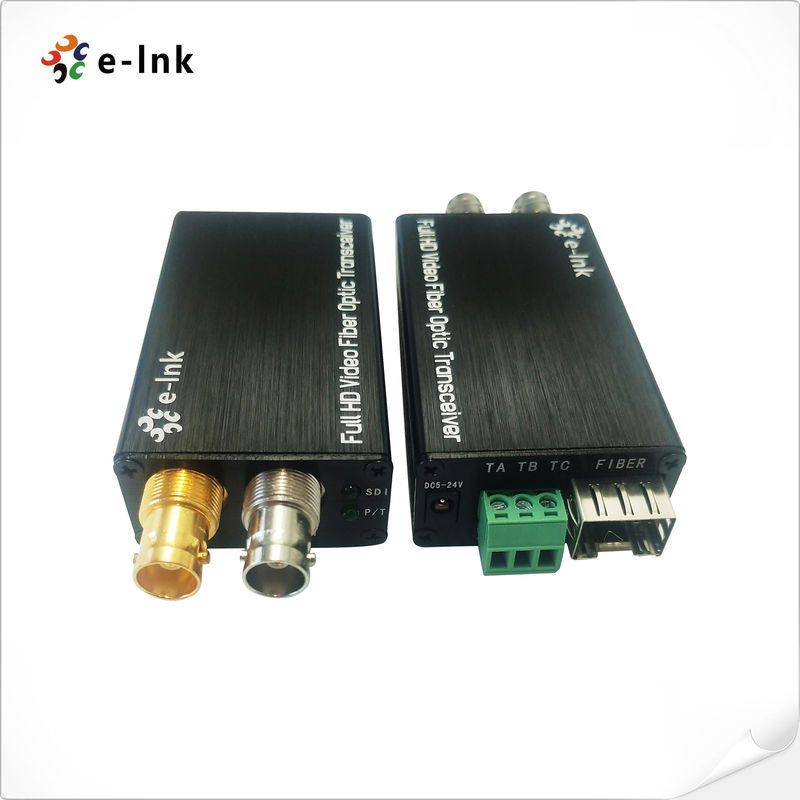

LNK-M3G-1V Serisi Mini tip 3G/HD-SDI Fiber Converter, fiber optik kablo üzerinden iletilen 1 kanal 3G/HD-SDI Video (sesle içe geçirilen) ve Tally veya Reverse RS485 sinyalini destekler.ve 3G/HD-SDI döngüsü çıkışı üzerinden sinyali yerel olarak izler. SDI Over Fiber Optic Extender, 1080P 3G / HD-SDI sinyali için bir verici ve bir alıcı içerir.
Her bir kanal 8 kanallı ses içerir.
- 3,2 Gb/s (Belden 1694A) altındaki tüm hızlar için kullanılan otomatik kablo eşitleme;
Otomatik geri dönüş 270Mbit/s - 1.48Gbit/s - 3Gbit/s
HD-SDI kamera sistemleriyle doğrudan uyumlu
80 km'ye kadar uzunluğa ulaşım kapasitesi
Sıcak değişim ve sıcak fiş;
Tüm patolojik kalıpları ele almak, tamamen dijital kompresyonsuz yayın seviyesi iletim;
İş koşullarını izlemek için LED Durum İşareti;
- Süper optik dinamik aralığı ve ayarlama olmadan;
CWDM dalga boyları 1470~1610nm isteğe bağlıdır.
- endüstri düzeyinde çok geniş bir sıcaklık aralığı (-20 °C ~ + 70 °C), çeşitli ortamlara uyarlanabilir;
| Fiber arayüzü | Simplex LC |
| İletişim mesafesi | 550m-20Km |
| Video giriş/çıkış impedansı | 75Ω |
| Video giriş/çıkış voltajı | Tipik:1Vpp, Min 0.5Vpp, Maks 1.5Vpp |
| Video Bits Hızı | En fazla 3.2Gb/s |
| SDI biçimi desteği | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| Video SDI standardı | 270Mbps (SD-SDI), 1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s Haritalama ((3G-SDI) | |
| SMPTE424M 3Gb/s seri arayüzü ((3G-SDI) | |
| Fiziksel arayüz | Endüstriyel standart vida terminal |
| Veri türü | Tally veya Reverse RS485 |
SDI Over Fiber Optic Extender teknik desteği ve hizmetleri şunları içerir:
| Model | Açıklama |
| LNK-M3G-1V1T-MM | Mini tip Tally ve döngü dışı, MMF, LC Fiber Konektörü ile 3G-SDI Fiber Konvertörü 500 metre, İletici ve Alıcı dahil, çiftler tarafından kullanılır |
| LNK-M3G-1V1D-MM | Ters RS485 ve döngü dışı, MMF, LC Fiber Bağlantısı ile Mini tip 3G-SDI Fiber Değiştiricisi, İletici ve Alıcı dahil olmak üzere 500 metre, çiftler tarafından kullanılır |
| LNK-M3G-1V1T-20 | Mini tip Tally ve döngü dışı, SMF, LC Fiber Connector 20KM ile 3G-SDI Fiber Konvertörü, İletici ve Alıcı dahil, çiftler tarafından kullanılır |
| LNK-M3G-1V1D-20 | Mini tip 3G-SDI Fiber Converter, Ters RS485 ve döngü dışı, SMF, LC Fiber Connector 20KM, İletici ve Alıcı dahil, çiftler tarafından kullanılır |
| LNK-M3G-1V1T-40 | Mini tip Tally ve döngü dışı, SMF, LC Fiber Connector 40KM ile 3G-SDI Fiber Konvertörü, İletici ve Alıcı dahil, çiftler tarafından kullanılır |
| LNK-M3G-1V1D-40 | Mini tip 3G-SDI Fiber Converter, Ters RS485 ve döngü dışı, SMF, LC Fiber Connector 40KM, İletici ve Alıcı dahil, çiftler tarafından kullanılır |
