Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Fiber Arayüz: | tek yönlü LC | İletim Mesafesi: | 550m-20Km |
|---|---|---|---|
| Dalga boyu: | 1310nm/1550nm | Çalışma sıcaklığı: | -20°C～+70°C |
| Boyutlar (GxDxY): | 168*115*28mm | Ağırlık: | 7 KG/çift |
| Vurgulamak: | 4 kanal 3G-SDI fiber dönüştürücü,iki yönlü 3G-SDI fiber dönüştürücü |
||
4- Kanal.İki yönlü 3G-SDI fiber dönüştürücü
DVI Fiber ExtenderAvantajlar
4 kanallı iki yönlü 3G-SDI video iletimi optik fiber üzerinden
Sinyal bütünlüğünü sağlamak için otomatik kablo eşitleme
Otomatik yeniden saatleme 270Mbit/s - 1.48Gbit/s - 3Gbit/s
3G-SDI kamera sistemleriyle doğrudan uyumlu ve Ters RS-485 veri protokollerini destekler
En az 10 km (6.2 mil), en fazla 120 km.
Endüstriyel uygulama için terminal bloğu güç girişi
Sıcak değişimi ve sıcak fişlemeyi destekler
- Tam dijital sıkıştırılmayan yayın seviyesinde iletim;
- Süper optik dinamik aralığı ve kullanım öncesi ayarlama olmaması;
Fiber optik WDM/CWDM/DWDM tekniği;
DVI Fiber Extender Teknik Endeksler
| Video | |
| Video arayüzü | BNC |
| Video giriş/çıkış impedansı | 75Ω |
| Video giriş/çıkış voltajı | Tipik:1Vpp, Min 0.5Vpp, Maks 1.5Vpp |
| Video Bits Hızı | En fazla 3.2Gb/s |
| Farklı kazanç (10%~90% APL) | % 1 |
| SDI biçimi desteği | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| Video SDI standardı | 270Mbps (SD-SDI), 1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s Haritalama ((3G-SDI) | |
| SMPTE424M 3Gb/s seri arayüzü ((3G-SDI) | |
| Veriler | |
| Fiziksel arayüz | Endüstriyel standart vida terminal |
| Veri türü | Geriye dönük RS485 |
| Sıklık/Sıfır desteği | RS485 için en fazla 57600bps |
| BER | <10 ′′9 |
| Elektrikli | |
| Güç adaptörü | AC 110~220V |
| Güç tüketimi | <15W |
| LED gösterge | |
| SDI A/B/C/D/E/F/G/H | SDI videosu |
| PWR | Güç kaynağı |
| Mekanik | |
| Boyutlar (LxWxH) | 19 inç 1U (483 x 220 x 44.45 mm) |
| Ağırlık | 7kg/çifte |
| Kaplama | Alüminyum kasa |
| Montaj Seçenekleri | Çubuk montajı |
| MTBF | ≥100000 saat |
Endüstriyel Ethernet Medya DönüştürücüGenel bakış

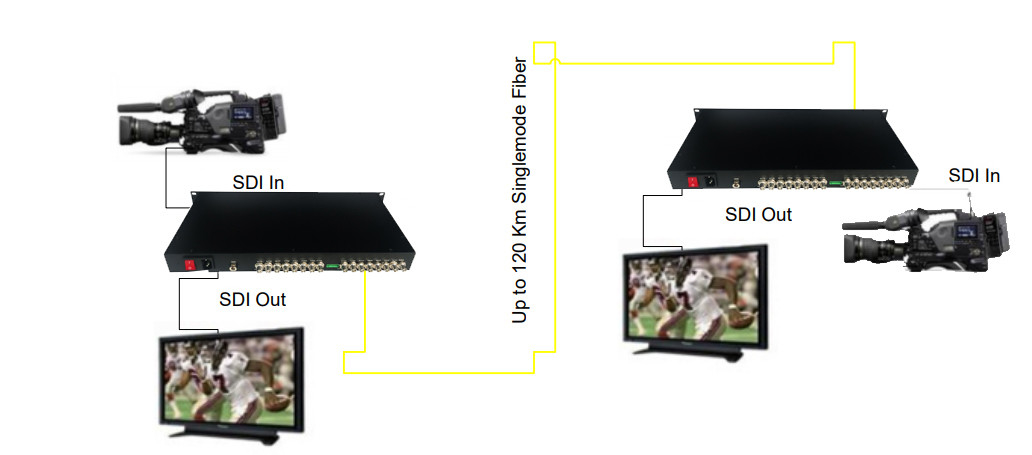

LNK-3GSDI-4BV Serisi, tek fiber optik kablo üzerinden iletilen 4 kanallı iki yönlü 3G-SDI standart yüksek çözünürlüklü video sinyalini destekler.ve 3G/HD-SDI döngüsü çıkışı üzerinden sinyali yerel olarak izlerE-link 3G-SDI Video Over Fiber Converters, 1080P 3G-SDI sinyali için bir verici ve bir alıcı içerir.E-link 3G-SDI Fiber Converters aynı anda 4-Ch iki yönlü 3G-SDI Video iletebilir, 1-Ch Ters RS-485 verileri, tek bir optik fiber üzerinden sinyal. Yayın standardına kadar video kalitesi, CD seviyesine kadar ses kalitesi Ters RS-485 veri iletişim biçimini destekler.
Sipariş Verme Bilgisi
| Model | Açıklama |
| LNK-3GSDI-4BV | 4-Ch İki yönlü 3G-SDI Video, 20km, SM, FC, 1 verici ve 1 alıcı dahil, çiftler tarafından kullanılır |
| LNK-3GSDI-4BV1R | 4-Ch Çaplı iki yönlü SDI Video + 1-Ch RS485 Ters Veriler, 20km, SM, FC, 1 verici ve 1 alıcı dahil, çiftler tarafından kullanılır |
