Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| anahtar kelimeler: | SMB 3G/HD/SD-SDI Genişletici | Bağlayıcı: | KOBİ |
|---|---|---|---|
| SFP Arayüzü: | tek yönlü LC | CWDM dalga boyu: | 1270~1610NM |
| kasa: | Alüminyum Kasa | Montaj Seçenekleri: | masaüstü |
| Vurgulamak: | Fiber Optik Dönüştürücüye Masaüstü SDI,Fiber Optik Dönüştürücüye SMB SDI,1610nm SDI Fiber Optik Genişletici |
||

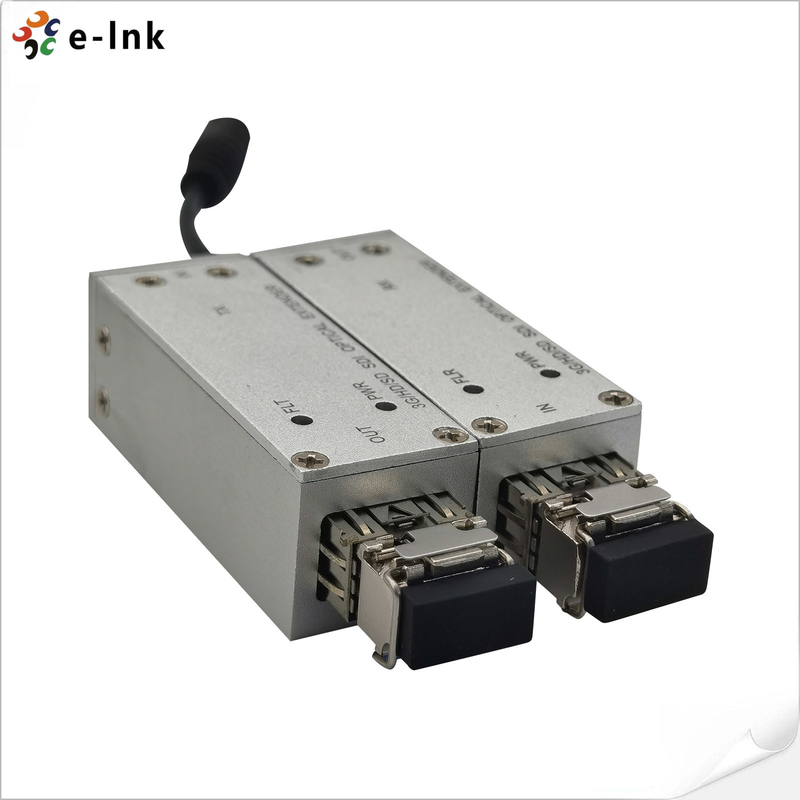

Masaüstü SMB 3G HD SD-SDI Optik Mikro Genişletici Dönüştürücü Tek Modlu 20KM
3G-SDIGenişletici Avantajlar
► 3G-SDI/HD-SDI/SD-SDI otomatik sinyal tanıma, manuel seçim gerekmez
► 120 km'ye kadar iletim mesafesi
► 16(18) adede kadar kanalın bir fiber üzerinden iletilmesine izin veren CWDM teknolojisi
► İstikrarlı ve güvenilir sinyal iletimi sağlamak için çok katmanlı tasarıma sahip PCB kartı
teknik indeksler
| SDI Girişi | |
| Video standardı | SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI) |
| Sinyal standardı | SD-SDI(270Mbps), HD-SDI(1.485Gbps), 3G-SDI(2.97Gbps) |
| Çözünürlük | 10bit |
| Sinyal seviyesi | <380mVp-p |
| İç direnç | 75Ω |
| Bağlayıcı | KOBİ |
| SDI çıkışı | |
| Sinyal seviyesi | 800mVp-p±10% |
| Yükseliş/Düşüş zamanı | <0.8ns |
| HD-SDI Titreme | <0,2UI(134ps)@100kHz, <1,0UI(673ps)@10Hz |
| SDI Titreme | <0,2UI(740ps)@10Hz, 0,2UI(740ps)@1kHz |
| İç direnç | 75Ω |
| Bağlayıcı | KOBİ |
| Elektriksel | |
| Güç | 5VDC, 1A |
| Tüketim | <5W |
| Mekanik | |
| Boyutlar (UxGxY) | 58x21x20mm |
| Ağırlık | 100 gr/çift |
| kasa | Alüminyum Kasa |
| Montaj Seçenekleri | masaüstü |
genel bakış
LNK-M3G-SMB1V-20 Serisi 3G-SDI/HD-SDI/SD-SDI mikro genişletici fiber optik iletim sistemi, bir adet 3G-SDI, HD-SDI, SD-SDI yüksek tanımlı dijital videoyu veya bir adet DVB-ASI akışını iletir. SMPTE424M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI) standartlarını destekleyen tek modlu veya çok modlu fiber.Gelişmiş dijital fiber optik iletim teknolojisi ile hiçbir ayar gerektirmez, kurulumu basit ve çalıştırması kolaydır.SDI mikro genişletici serisi, düşük güç tüketimi ile 5V güç kaynağı kullanır.
Sipariş Bilgileri
|
Modeli |
Tanım |
|
LNK-M3G-SMB1V-20 |
SMB 3G/HD/SD-SDI Optik Mikro Genişletici, 1310/1550nm, Simplex LC, Single Mode, Verici ve Alıcı dahil 20KM, çiftler halinde kullanılır |
