Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Fiber Arayüz: | tek yönlü LC | İletim Mesafesi: | 550m-20Km |
|---|---|---|---|
| Dalga boyu: | 1310nm/1550nm | Çalışma sıcaklığı: | -20°C～+70°C |
| Boyutlar (GxDxY): | 19 inç 1U (483 x 220 x 44,45 mm ) | Ağırlık: | 7 KG/çift |
| Vurgulamak: | CWDM Sıkıştırılmamış Genişletici,3G-SDI Tek Fiber Genişletici üzerinden,Rack Montable SDI Üzerine Fiber Extender |
||

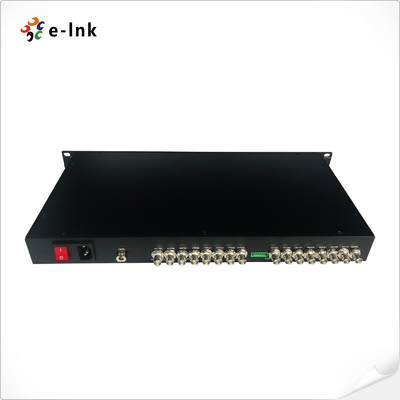

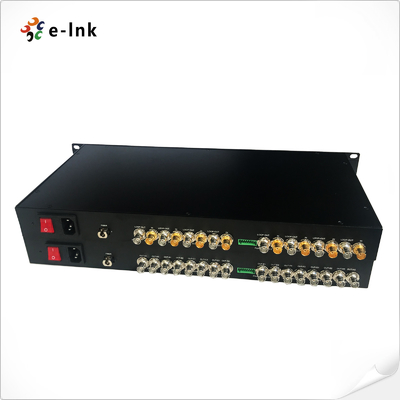

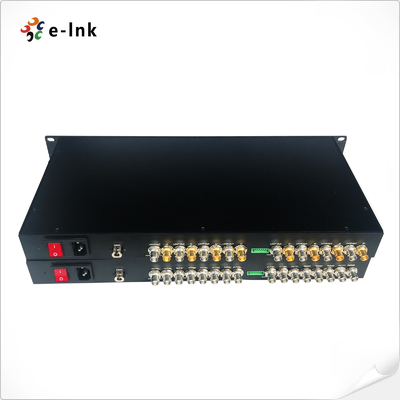

Tek Fiber CWDM Sıkıştırılmamış Genişletici üzerinden 1U Rack Montable 8-Kanal SD/HD/3G-SDI
DVI Fiber ExtenderAvantajlar
8 kanallı SD/HD/3G-SDI optik fiber üzerinden video aktarımı
Sinyal bütünlüğünü sağlamak için otomatik kablo eşitleme
Otomatik geri dönüş 270Mbit/s - 1.48Gbit/s - 3Gbit/s
3G-SDI kamera sistemleriyle doğrudan uyumlu ve Ters RS-485 veri protokollerini destekler
En az 10 km (6.2 mil), en fazla 120 km'ye kadar olan uzun nakliye kapasitesi
Endüstriyel uygulama için terminal bloğu güç girişi
Sıcak değişimi ve sıcak fişlemeyi destekler
- Tam dijital sıkıştırılmayan yayın seviyesinde iletim;
- Süper optik dinamik aralığı ve kullanım öncesi ayarlama olmaması;
Fiber optik WDM/CWDM/DWDM tekniği;
Sorun giderme ve izleme için gerçek zamanlı durum LED göstergeleri
- Endüstri düzeyinde çok geniş bir sıcaklık aralığı, çeşitli ortamlara uyarlanabilir;
DVI Fiber Extender Teknik Endeksler
| Video | |
| Video arayüzü | BNC |
| Video giriş/çıkış impedansı | 75Ω |
| Video giriş/çıkış voltajı | Tipik:1Vpp, Min 0.5Vpp, Maks 1.5Vpp |
| Video Bits Hızı | En fazla 3.2Gb/s |
| Farklı kazanç (10%~90% APL) | % 1 |
| SDI biçimi desteği | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| Video SDI standardı | 270Mbps (SD-SDI), 1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s Haritalama ((3G-SDI) | |
| SMPTE424M 3Gb/s seri arayüzü ((3G-SDI) | |
| Veriler | |
| Fiziksel arayüz | Endüstriyel standart vida terminal |
| Veri türü | Geriye dönük RS485 |
| Sıklık/Sıfır desteği | RS485 için en fazla 57600bps |
| BER | <10 ′′9 |
| Elektrikli | |
| Güç adaptörü | AC 110~220V |
| Güç tüketimi | <15W |
| LED gösterge | |
| SDI A/B/C/D/E/F/G/H | SDI videosu |
| PWR | Güç kaynağı |
| Mekanik | |
| Boyutlar (LxWxH) | 19 inç 1U (483 x 220 x 44.45 mm) |
| Ağırlık | 7kg/çifte |
| Kaplama | Alüminyum kasa |
| Montaj Seçenekleri | Rakip montu |
| MTBF | ≥100000 saat |
Endüstriyel Ethernet Medya DönüştürücüGenel bakış

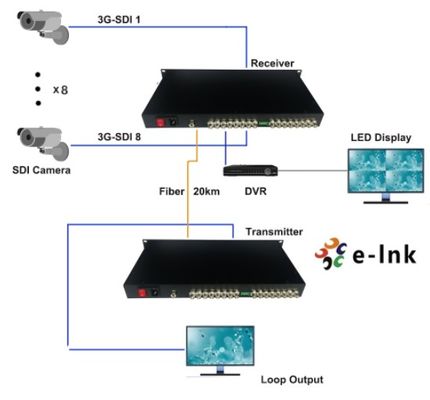

LNK-SDI-8V Serisi, tek fiber optik kablo üzerinden ileten 8 kanallı SD/HD/3G-SDI standart yüksek çözünürlüklü video sinyalini destekler ve sinyali yerel olarak SD/HD/3G-SDI döngüsü çıkışı üzerinden izler.E-link 3G-SDI Video over Fiber Converters, 1080P 3G-SDI sinyali için bir verici ve bir alıcı içerirE-link SD/HD/3G-SDI Fiber Converters, 8-Ch SD/HD/3G-SDI Video, 1-Ch Reverse RS-485 verilerini, sinyali tek bir optik fiber üzerinden aynı anda iletebilir.Yayın standardına uygun video kalitesi, CD seviyesine kadar ses kalitesi, Ters RS-485 veri iletişim biçimini destekler.
Sipariş Verme Bilgisi
| Model | Açıklama |
| LNK-SDI-8V | 19 inç 1U 8-Ch HD-SDI Video, 20km, SM, LC, 1 verici ve 1 alıcı dahil, çiftler tarafından kullanılır |
| LNK-SDI-8V1R | 19" 1U 8-Ch HD-SDI Video Loop-out + 1-Ch RS485 Ters Veriler, 20km, SM, LC, 1 verici ve 1 alıcı dahil, çiftler tarafından kullanılır |
| LNK-SDI-8V1A | 19 inç 1U 8-Ch HD-SDI Video, Loop-out + 1-Ch Forward Audio, 20km, SM, LC, 1 verici ve 1 alıcı dahil, çiftler tarafından kullanılır |
| LNK-3GSDI-8V | 19" 1U 8-Ch 3G-SDI 1080P Video, 20km, SM, LC, 1 verici ve 1 alıcı dahil, çiftler tarafından kullanılır |
| LNK-3GSDI-8V1R | 19" 1U 8-Ch 3G-SDI 1080P Video Loop-out + 1-Ch RS485 Ters Veri, 20km, SM, LC, 1 verici ve 1 alıcı dahil, çiftler tarafından kullanılır |
| LNK-3GSDI-8V1A | 19 inç 1U 8-Ch 3G-SDI 1080P Video Loop-out + 1-Ch Forward Audio, 20km, SM, LC, 1 verici ve 1 alıcı dahil, çiftler tarafından kullanılır |
