Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Fiber Arayüz: | tek yönlü LC | İletim Mesafesi: | 20KM |
|---|---|---|---|
| Dalga boyu: | 1310nm/1490nm//1550nm | Çalışma sıcaklığı: | -20°C～+70°C |
| Boyutlar (GxDxY): | 85x70x30 mm | Ağırlık: | 1.1 KG/çift |
| Vurgulamak: | 1Ch 100M Ethernet Fiber Extender,1Ch BIDI RS422 Fiber Extender |
||
1Ch BIDI 3G-SDI Video + 2Ch Geriye Analog Ses + 1Ch BIDI RS422 + 1Ch 100M Ethernet + 1Ch Geriye Tally + 1Ch Geriye Analog Üç Seviye SenkronizasyonuFiber Extender üzerinden.
SDI Fiber ExtenderAvantajlar
1Ch BIDI 3G-SDI Video + 2Ch Geriye Analog Ses + 1Ch BIDI RS422 + 1Ch 100M Ethernet + 1Ch Geriye Tally + 1Ch Geriye Analog Üç Seviye Senkronizasyon bir lif üzerinden
HD-SDI, SD-SDI, DVB-AST ile uyumludur
Bandwidth aralığı 19.4Mb/s'den 2.97Gb/s'ye
SMPTE 424M (2.97Gb/s) saat kurtarma
SMPTE 424M, SMPTE 292M ve SMPTE 259M, SMPTE 297M gibi dijital video taşımacılığı için 3G-SDI, HD-SDI, SD-SDI, ASI'de çalışan tüm popüler standartları destekler.
CWDM sistemi, her yol için SFP modülleri
¢ Algılanan veri hızı temelinde otomatik kablo eşitlemesini destekle
LED durum göstergeleri kritik parametreleri izler.
SDI Fiber Extender Teknik Endeksler
| 3G-SDI Video | |
| Video arayüzü | BNC |
| Video giriş/çıkış impedansı | 75Ω |
| Video giriş/çıkış voltajı | Tipik:1Vpp, Min 0.5Vpp, Maks 1.5Vpp |
| Video Bits Hızı | En fazla 3.2Gb/s |
| Farklı kazanç (10%~90% APL) | % 1 |
| Video SDI standardı | 270Mbps (SD-SDI), 1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s Haritalama ((3G-SDI) | |
| SMPTE424M 3Gb/s seri arayüzü ((3G-SDI) | |
| Video Girişi | TX üzerinde 1Ch SDI IN + 1Ch SDI OUT |
| Video Çıktısı | RX üzerinde 1Ch SDI IN + 1Ch SDI OUT |
| Ases | |
| Ses arayüzü | 3.5mm Jack |
| Ses biçimi | @48KHz |
| Ses girişi | 1Ch Audio IN veya 1Ch Mic + 1Ch Audio OUT TX |
| Ses çıkışı | RX'de 1Ch Audio IN veya 1Ch Mic + 1Ch Audio OUT |
| RS422/485 Seri Verileri | |
| Fiziksel arayüz | Endüstriyel standart vida terminal |
| Veri türü | RS422/RS485 İki Yönlü |
| Sıklık/Sıfır desteği |
RS422 için maksimum 115200bps RS485 için maksimum 115200bps |
| BER | < 10 ¢ 9 |
| TArkadaşım | |
| Tally arayüzü | Endüstriyel standart vida terminal |
| LED yükü tipi | LED göstergeyi doğrudan çalıştırabilir |
| Sayım girişi | Tally-2+; Tally-2 - |
| Sayım çıkışı | Tally-1+; Tally-1 - |
| Ethernet | |
| Arayüz | 1 x 10/100BASE-TX RJ45 |
| Çalışma modu | Öntanımlı olarak otomatik müzakere |
| Analog Üç Seviye Senkronizasyonu | |
| Senkronize Arayüzü | 75Ω BNC |
| Senaryo: | Analog siyah patlama / SDTV iki seviyeli / HDTV üç seviyeli |
| Sinyal | Analog üç seviye senkronizasyonu SMPTE ST 274, ST 276 |
| Geri dönüş kaybı | 46.5 dB'den 10 MHz'e kadar |
| Giriş | 1Ch Sync IN + 1Ch Sync OUT on TX |
| Çıkış | 1Ch Sync IN + 1Ch Sync OUT on RX |
| Elektrikli | |
| Güç Girdi | DC12V 1A |
| Güç tüketimi | <6W |
| Mekanik | |
| Kaplama | Alüminyum kasa |
| Montaj Seçenekleri | Duvar montu veya masaüstü |
Endüstriyel Ethernet Medya DönüştürücüGenel bakış

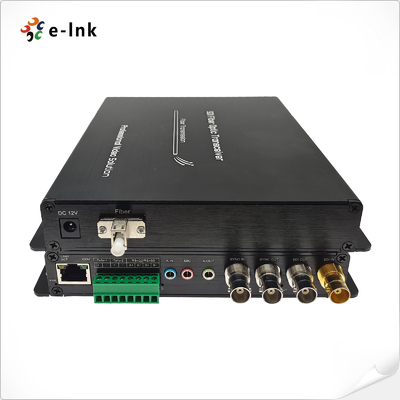

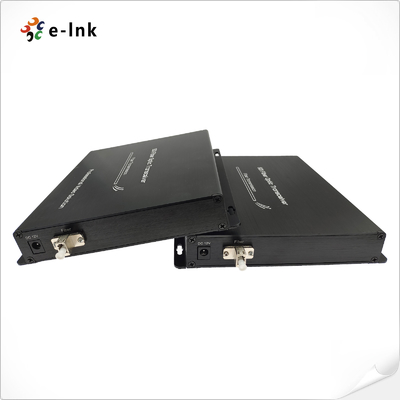

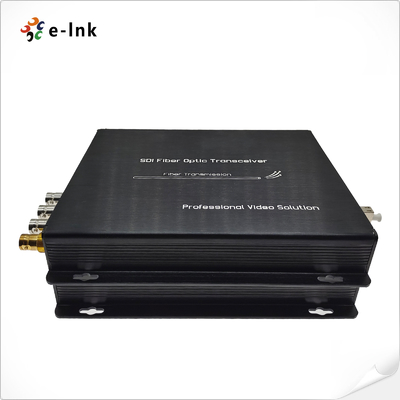

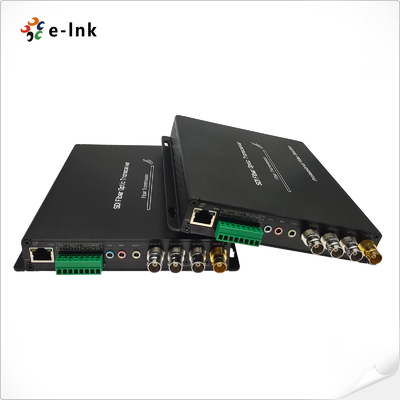

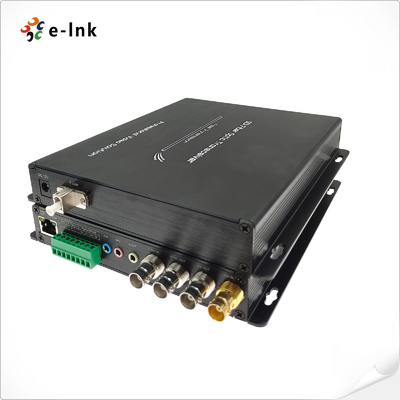

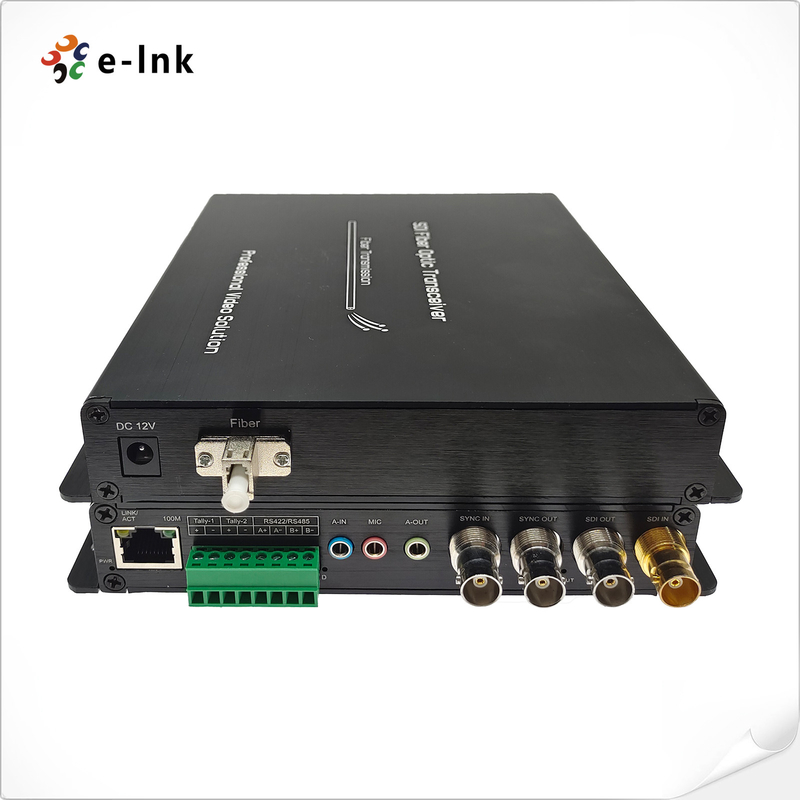

E-link LNK-3G2V2BA2D1E1T1S 3G-SDI fiber uzatıcısı 1Ch BIDI 3G-SDI Video, 2Ch Geriye Analog Ses, 1Ch BIDI RS422, 1Ch 100M Ethernet,1Ch Geriye dönük hesaplama ve 1Ch Geriye dönük analog üç seviye senkronizasyonu fiber dönüştürücü üzerinden, 1 verici ve 1 alıcı da dahil olmak üzere, tek modlu optik kablolar üzerinde çiftler tarafından kullanılır.Bu 3G-SDI optik fiber dönüştürücü yüksek optik performans ve parlak HD video işlemini gerçek zamanlı olarak sağlarIP arayüzleri, tüm modern yüksek seviye ağ sistemleriyle ölçeklenebilirliği ve uyumluluğu önemli ölçüde artırabilir.
Sipariş Verme Bilgisi
| Model | Açıklama |
| LNK-3G2V2BA2D1E1T1S | 1Ch BIDI 3G-SDI Video + 2Ch Geriye Analog Ses + 1Ch BIDI RS422 + 1Ch 100M Ethernet + 1Ch Geriye Tally + 1Ch Geriye Analog Üç Seviye Senkronizasyon Fiber Konvertörü üzerinden, SMF, LC, 20KM,1 verici ve 1 alıcı dahil, çiftler tarafından kullanılır |
