Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Fiber Arayüz: | tek yönlü LC | İletim Mesafesi: | 20KM |
|---|---|---|---|
| Dalga boyu: | 1310nm/1550nm | Çalışma sıcaklığı: | -20°C～+70°C |
| Boyutlar (GxDxY): | 120x105x28mm | Ağırlık: | 1.5 KG/çift |
| Vurgulamak: | 1Ch 3G-SDI fiber dönüştürücü 1Ch iki yönlü fiber dönüştürücü,1Ch Bidirectional Fiber Converter |
||

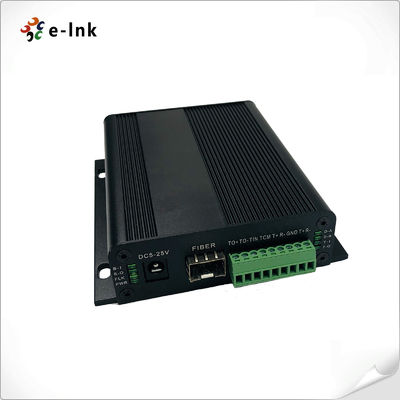

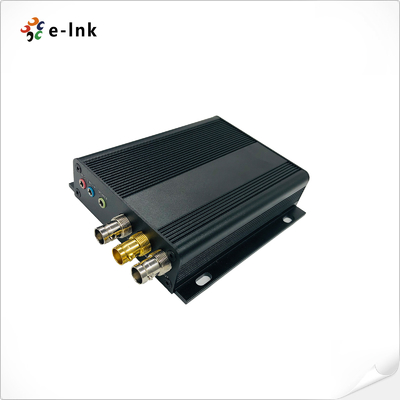

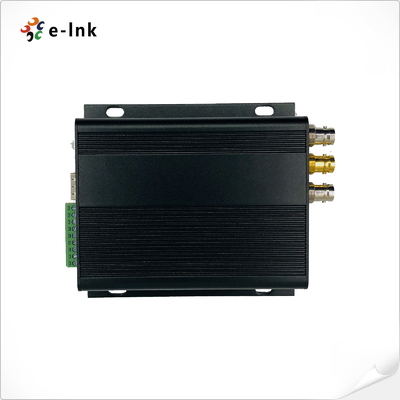

1Ch İki Yönlü 3G-SDI Loop-out ile + 1Ch Tally + 2Ch İki Yönlü RS485 veya RS422 + 2Ch Stereo Audio + 1Ch MikrofonoFiber dönüştürücü
SDI Fiber ExtenderAvantajlar
1Ch İki Yönlü 3G-SDI Video
1Ch Tally Sinyalı
2Ch İki Yönlü RS485 veya RS422 Verileri
2Ch Stereo Ses
1Ch Mikrofon
Otomatik geri dönüş 270Mbit/s - 1.48Gbit/s - 3Gbit/s
HDTV 720P, 1080I, 1080P, 1920*1080@60Hz desteği
¢ 20km'ye kadar uzun nakliye kapasitesi (SMF)
Sıcak değişim ve sıcak fiş;
- Tamamen dijital, sıkıştırılmayan yayın seviyesinde iletim;
SDI Fiber Extender Teknik Endeksler
| Fiber Optik arayüzü | |
| Fiber arayüzü | Simplex LC |
| İletişim mesafesi | 0-20Km |
| Dalga boyu | 1310nm/1550nm |
| Video | |
| Video arayüzü | BNC |
| Video giriş/çıkış impedansı | 75Ω |
| Video giriş/çıkış voltajı | Tipik:1Vpp, Min 0.5Vpp, Maks 1.5Vpp |
| Video Bits Hızı | En fazla 3.2Gb/s |
| Farklı kazanç (10%~90% APL) | % 1 |
| SDI biçimi desteği | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| Video SDI standardı | 270Mbps (SD-SDI), 1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s Haritalama ((3G-SDI) | |
| SMPTE424M 3Gb/s seri arayüzü ((3G-SDI) | |
| Veriler veya Tally | |
| Fiziksel arayüz | Endüstriyel standart vida terminal |
| Veri türü | RS485 (Örneme) veya RS422 (Farklı), Tally sinyali |
| Sıklık/Sıfır desteği |
RS422 için maksimum 115200bps RS485 için en fazla 57600bps |
| BER | <10 ′′9 |
| Stereo Ses veya Mikrofon | |
| Ses girişi ve çıkışı | 3.5MM Ses |
| Ses biçimi | @48KHz |
| Elektrikli | |
| Güç adaptörü | DC 5 ~ 25V |
| Güç tüketimi | <5W |

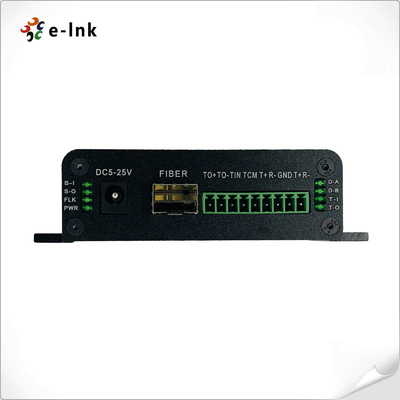

| LED gösterge | |
| P/S | Güç kaynağı |
| DAT | Veriler |
| Kaplama | Alüminyum kasa |
| Montaj Seçenekleri | Duvar montu |
Endüstriyel Ethernet Medya DönüştürücüGenel bakış

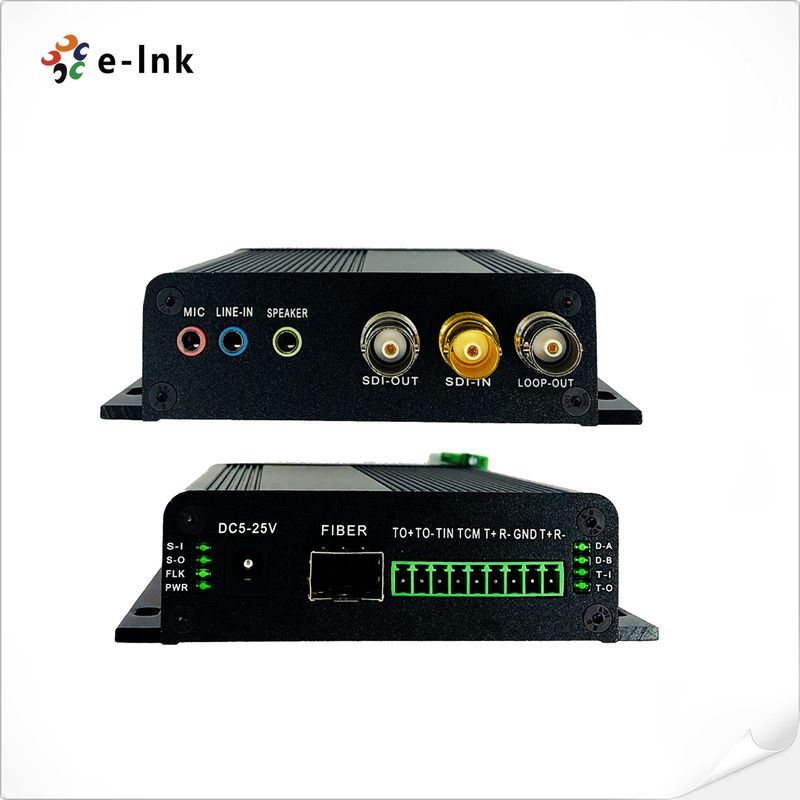

LNK-3G-1BV1T2BD2A1M Serisi 3G/HD-SDI Fiber Converter, Loop-out, 1-kanal Tally, 2-kanal Bi-directional RS485 veya RS422 verileri ile 1 kanallı İki Yönlü 3G/HD-SDI Video (Audio gömülü) desteği sağlar.2 kanallı dış stereo sesE-link 3G/HD-SDI Video over Fiber Converters, 1080P 3G/HD-SDI sinyali için bir verici ve bir alıcı içerir.Bu serinin video fiber dönüştürücü istikrarlı performans var, net görüntü kalitesi ve yüksek Dayanıklılık cihazın gövdesinde LED Durum İfadesine sahip. cihazların çalışma durumunu görsel olarak gözlemleyebilirsiniz.Sadece birkaçını belirtmek istiyorum.: Akıllı Trafik İzleme Sistemi. Güvenlik sistemi Okul ağları Endüstriyel izleme (Elektrik, Kimya, Çelik, Petrol, Demiryolları vb.) Askeri izleme (Ambar, Sınır, Muhafızlar,Televizyon programı iletim sistemiStadyum (DİŞİL HD video, ses aktarımı için).
Sipariş Verme Bilgisi
| Model | Açıklama |
| LNK-3G-1BV1T2BD2A1M | 1Ch İki Yönlü 3G-SDI Loop + 1Ch Tally + 2Ch İki Yönlü RS485 veya RS422 + 2Ch Stereo Audio + 1Ch Mikrofon Fiber Konvertörü üzerinden, Tek Mod Fiber, LC, 20km,İletici ve Alıcı dahil, çiftler tarafından kullanılır |
