Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Fiber Arayüz: | tek yönlü LC | İletim Mesafesi: | 20KM |
|---|---|---|---|
| Dalga boyu: | 1310nm/1550nm | Çalışma sıcaklığı: | -20°C～+70°C |
| Boyutlar (GxDxY): | 483 x 270 x 45 mm (19 inç 1U) | Ağırlık: | 8 KG/çift |
| Vurgulamak: | Fiber Extender üzerinden 3G-SDI,8Ch 3G-SDI Fiber Extender üzerinden,Fiber Extender üzerinden 10G Ethernet |
||

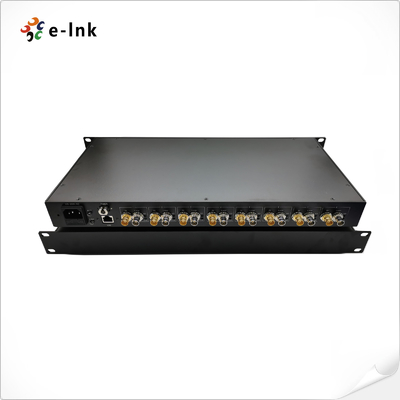

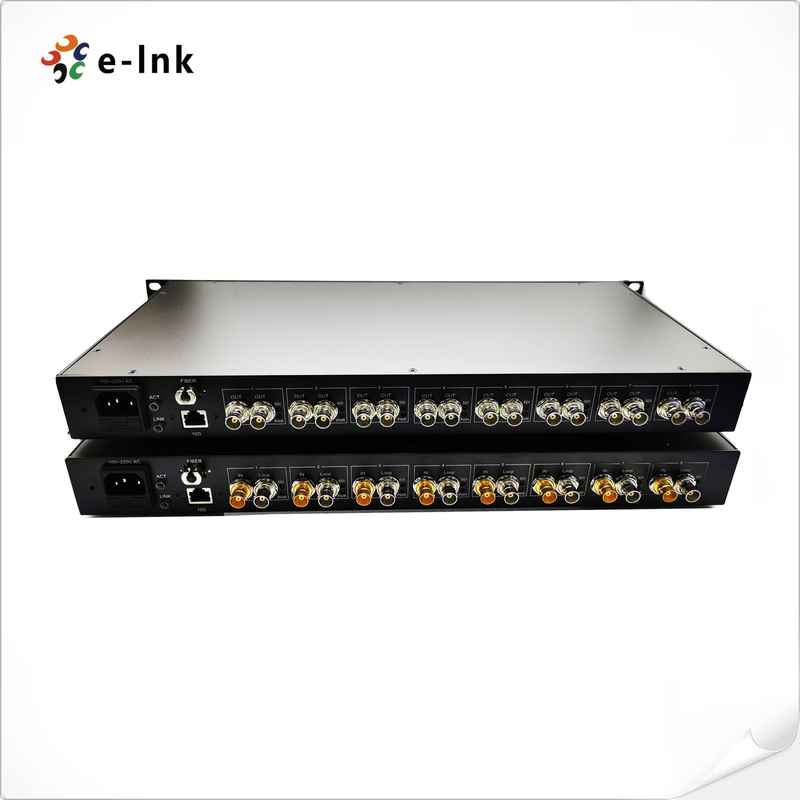

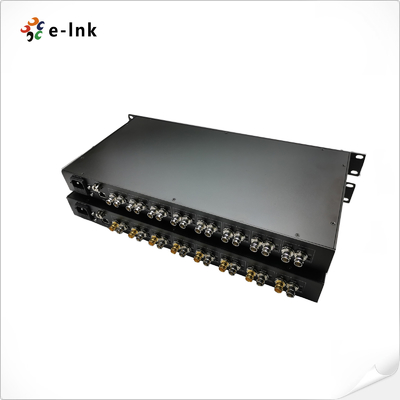

8Ch 3G-SDI + 1Ch 10G Ethernet Fiber Extender üzerinden
SDI Fiber ExtenderAvantajlar
Bir fiber üzerinden gömülü ses ve 10G Ethernet ile 8Ch 3G-SDI/ASI video
HD-SDI, SD-SDI, DVB-AST ile uyumludur
Bandwidth aralığı 19.4Mb/s'den 2.97Gb/s'ye
SMPTE 424M (2.97Gb/s) saat kurtarma
SMPTE 424M, SMPTE 292M ve SMPTE 259M, SMPTE 297M gibi dijital video taşımacılığı için 3G-SDI, HD-SDI, SD-SDI, ASI'de çalışan tüm popüler standartları destekler.
CWDM sistemi, her yol için SFP modülleri
¢ Algılanan veri hızı temelinde otomatik kablo eşitlemesini destekle
LED durum göstergeleri kritik parametreleri izler.
SDI Fiber Extender Teknik Endeksler
| Fiber Optik arayüzü | |
| Fiber arayüzü | Simplex LC |
| İletişim mesafesi | 20 km. |
| Dalga boyu | 1310nm/1550nm |
| Video | |
| Video arayüzü | BNC |
| Video giriş/çıkış impedansı | 75Ω |
| Video giriş/çıkış voltajı | Tipik:1Vpp, Min 0.5Vpp, Maks 1.5Vpp |
| Video Bits Hızı | En fazla 3.2Gb/s |
| Farklı kazanç (10%~90% APL) | % 1 |
| Video SDI standardı | 270Mbps (SD-SDI), 1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s Haritalama ((3G-SDI) | |
| SMPTE424M 3Gb/s seri arayüzü ((3G-SDI) | |
| Video Girişi | TX'de Loop Out ile 8 Kanal |
| Video Çıktısı | RX'de Loop Out ile 8 Kanal |
| Ethernet | |
| Standartlar |
IEEE 802.3u 100BASE-TX IEEE 802.3ab 1000BASE-T IEEE 802.3bz 2.5G/5GBASE-T IEEE 802.3an 10GBASE-T IEEE 802.3ae 10Gbps Ethernet IEEE 802.3x full-duplex akış kontrolü |
| Arayüz | 1 x 10G/5G/2.5G/1G/100BASE-T RJ45 |
| Çalışma modu | Öntanımlı olarak otomatik müzakere |
| Elektrikli | |
| Güç Girdi | 100VAC ila 220VAC |
| Güç tüketimi | <12W |
| LED gösterge | |
| PWR | Güç kaynağı |
| SDI 1 ~ 8 | 3G-SDI sinyali |
| ACT | RJ45 Ethernet sinyali |
| LINK | Bağlantı Durumu |
| Mekanik | |
| Boyutlar (LxWxH) | 483 x 270 x 45 mm (19 inç 1U) |
| Ağırlık | 8kg/çifte |
| Kaplama | Metal kasa |
| Montaj Seçenekleri | Çekirdek montajı |
Endüstriyel Ethernet Medya DönüştürücüGenel bakış

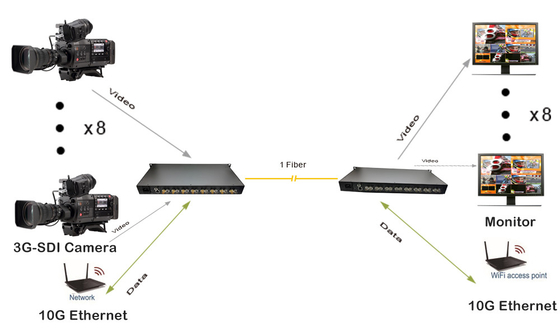

E-link LNK-3G8V10GE 3G-SDI & Ethernet fiber extender, tek mod optik kablolar üzerinden 10G Ethernet IP kanalları ile bir 3G-SDI kanalının iletilmesini sağlar.Bu SDI ve IP'den optik fiber dönüştürücü yüksek optik performans ve gerçek zamanlı parlak HD video işleme imkanı sağlarIP arayüzleri, tüm modern yüksek seviye ağ sistemleriyle ölçeklenebilirliği ve uyumluluğu önemli ölçüde artırabilir.
Optik sinyaller elektromanyetik gürültüden etkilenmediğinden LNK-3G8V10GE sisteminizi daha güvenilir ve güvenli hale getiriyor.Herhangi bir HD gözetleme sistemi veya canlı yayın uygulaması için iyi bir çözüm.Tüm bunları göz önünde bulundurursak,LNK-3G8V10GE, geleneksel koaksili CCTV veya yayın sisteminin sınırlarını tamamen yeni bir seviyeye taşıyor ve iletim mesafelerini 20km'ye kadar uzatmanıza izin veriyor (40/60/80km isteğe bağlı).
Sipariş Verme Bilgisi
| Model | Açıklama |
| LNK-3G8V10GE | 8Ch 3G-SDI Fiber Converter, 10G Ethernet ve döngü dışı, SMF, LC Fiber Connector 20KM, İletici ve Alıcı dahil, çiftler tarafından kullanılır |
